製品概要
機能と利点
- 構成可能な出力アンプを備えた12ビットデュアルDAC
- 単一電源動作：
- +5V (MAX5156)
- +3V (MAX5157)
- レイルトゥレイル出力スイング
- 低自己消費電流：
- 500µA (通常動作時)
- 2µA (シャットダウンモード時)
- SPI/QSPIおよびMICROWIREとコンパチブル
- 省スペースの16ピンQSOPパッケージ
- パワーオンリセットがDAC出力をゼロにクリア
製品概要

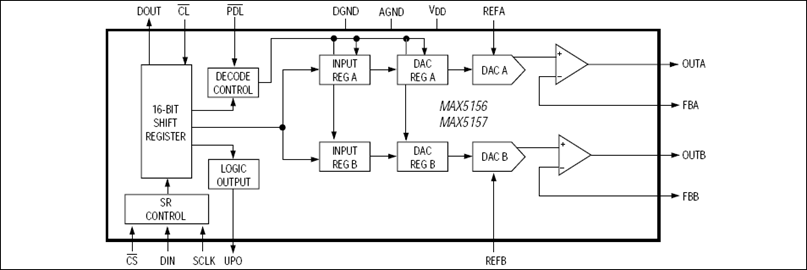

MAX5156/MAX5157は、低電力、シリアル、電圧出力、デュアル12ビットD/Aコンバータ(DAC)です。これらの製品は、単一電源+5V (MAX5156)または+3V (MAX5157)からの消費電流が僅か500µAとなっています。これらのデバイスはレイルトゥレイル出力スイングを特長とし、省スペースの16ピンQSOPおよびDIPパッケージで提供されています。反転入力へのアクセスは、特定の利得構成、リモート検出、および高出力電流機能を可能にするため、これらのデバイスは工業プロセス制御に最適です。また、ディジタルでプログラマブルな(４mA～20mA)電流ループにも適しています。
3線式シリアルインタフェースは、SPI™/QSPI™およびMICROWIRE™とコンパチブルです。各DACには、入力レジスタとして構成したダブルバッファ入力と、入力レジスタおよびDACレジスタを個別または同時に更新できるDACレジスタを備えています。さらに、プログラマブルシャットダウン(2µA)、ハードウェアシャットダウンロックアウト、各DAC用の個別電圧リファレンス、パワーオンリセット、および全てのレジスタとDACをゼロにリセットするアクティブロークリア入力(アクティブローCL)も備えています。MAX5156/MAX5157では、機能拡張用のプログラマブルロジックピンに加え、デイジーチェーン構成用のシリアルデータ出力ピンも提供されます。
アプリケーション
- デジタル利得およびオフセット制御
- デジタル設定可能4mA～20ｍA電流ループ
- 汎用
- 産業用プロセス制御
- 動作制御
- 遠隔産業用制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
稲妻または静電気スパークによる損傷—それは身長で決まります！11/19/2012
-
How Signal Chains and PLCs Impact Our Lives3/29/2012
-
3V/5V DACs Support Intelligent Current Loop7/22/2002
-
Force/Sense DAC Applications10/2/2001
