製品概要
機能と利点
- パッケージ：小型(3mm × 5mm) 8ピンµMAX
- 低消費電流：120µA
- 高速セトリング時間：1µs
- シリアルインタフェース：25MHz SPI/QSPI/MICROWIREコンパチブル
- VREF範囲：VDDまで拡張
- 単一電源動作：+5V (MAX5141/MAX5142)または+3V (MAX5143/MAX5144)
- 調整なしで完全14ビット性能
- バッファなしの電圧出力が60kΩの負荷を直接駆動
- パワーオンリセット回路がDAC出力をコード0 (MAX5141/MAX5143)またはコード8192 (MAX5142/MAX5144)にクリア
- フォトカプラとの直接インタフェース用のシュミットトリガ入力
- 非同期アクティブローCLR
製品概要

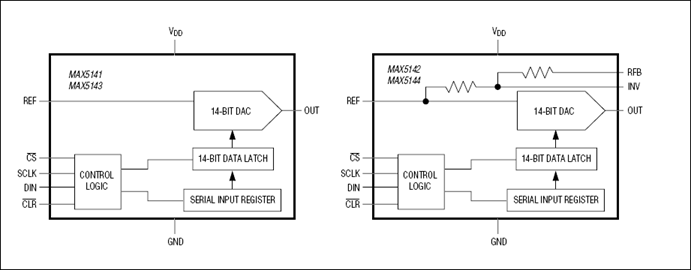

MAX5141～MAX5144は、シリアル入力、電圧出力、14ビットのディジタルアナログコンバータ(DAC)です。これらの製品は、8ピンSOパッケージに収められた類似DACの半分のサイズである小型µMAX®パッケージに収められています。これらの製品は、+3V (MAX5143/MAX5144)または+5V (MAX5141/MAX5142)の低単一電源で動作し、全温度範囲で14ビット性能(±1 LSB INLおよびDNL)を提供するため調整は不要です。DAC出力はバッファされていないため、消費電流が120µA、オフセット誤差が2 LSBと低くなっています。
DAC出力範囲は0V～VREFです。MAX5142/MAX5144は、バイポーラ動作用に外付高精度オペアンプ(MAX400等)と併用することができるマッチングされたスケーリング抵抗を内蔵し、±VREFの出力スイングを生成することができます。データをDACラッチにロードするには、16ビットのシリアルワードが使用されます。25MHzの3線式シリアルインタフェースはSPI™/QSPI™/MICROWIRE™コンパチブルになっており、絶縁を必要とするアプリケーション用にフォトカプラと直接インタフェースします。電源投入時には、パワーオンリセット回路がDAC出力をコード0 (MAX5141/MAX5143)またはコード8192 (MAX5142/MAX5144)にクリアします。アクティブローCLRをロジックローにすると、シリアルインタフェースに関わりなくDACの出力がコード0 (MAX5141/MAX5143)またはコード8192 (MAX5142/MAX5144)に非同期してクリアされます。MAX5141/MAX5143は8ピンµMAXパッケージで、MAX5142/MAX5144は10ピンµMAXパッケージで提供されています。
アプリケーション
- 自動試験装置(ATE)
- データ収集
- 高分解能および利得調整
- 産業用プロセス制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
