製品概要
機能と利点
- 内部利得+2V/Vの12ビットデュアルDAC
- レイルトゥレイル出力スイング
- セトリング時間：12µs
- 単一電源動作：+5V
- 低自己消費電流:
- 500µA (通常動作)
- 2µA (シャットダウンモード)
- SPI/QSPI及/MICROWIREコンパチブル
- パッケージ：省スペースの16ピンQSOP
- パワーオンリセットによりレジスタとDAC出力をゼロにクリア
- 可変出力オフセット
製品概要
MAX5104は、低電力、シリアル、電圧出力、デュアル、12ビットディジタルアナログコンバータ(DAC)です。+5V単一電源で消費電流は僅か500µAとなっています。本素子は、レイルトゥレイルの出力スイングが可能で、省スペースの16ピンQSOPパッケージで提供されています。ダイナミックレンジを最大限にするため、DAC出力アンプは内部利得+2V/Vに設定されています。

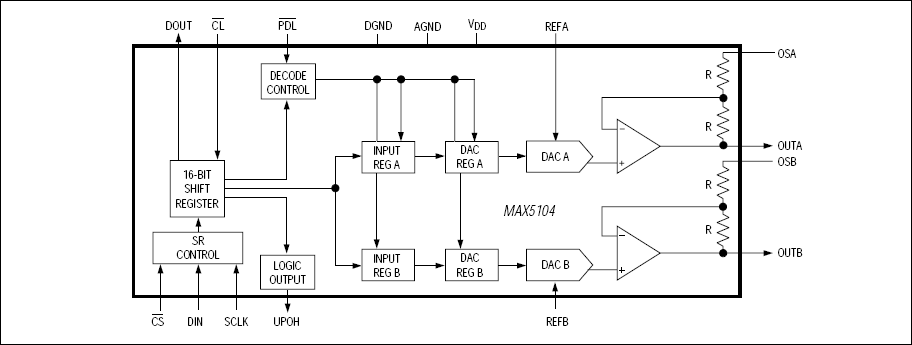

3線シリアルインタフェースは、SPI™/QSPI™/MICROWIRE™とコンパチブルです。各DACは、入力レジスタにDACレジスタが続く構成のダブルバッファ付入力を備えています。このため、入力およびDACレジスタは16ビットシリアルワードでそれぞれ独立に、あるいは同時に更新できます。その他の特長としては、プログラマブルパワーダウン(2µA)、ハードウェアパワーダウンロックアウト(PDL)、DACごとに独立したリファレンス電圧入力(ACおよびDCを許容)および全てのレジスタとDACをゼロにリセットするアクティブローのクリア入力(CL)等が挙げられます。MAX5104は、機能性を増すプログラマブルロジック出力およびデイジーチェーン接続用のシリアルデータ出力を備えています。
アプリケーション
- 自動試験装置(ATE)
- デジタル利得およびオフセット制御
- 産業用プロセス制御
- マイクロプロセッサ制御のシステム
- 動作制御
- 遠隔産業用制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
