製品概要

機能と利点

  • 単一電源+5Vまたはデュアル±5V電源動作
  • 両電源電圧までスイングする出力バッファアンプ
  • 両電源電圧を含むリファレンス入力レンジ
  • 較正済みオフセット、利得、およびリニアリティ(1 LSB TUE)
  • 10MHzシリアルインタフェース、SPI、QSPI (CPOL = CPHA = 0)およびMicrowireとコンパチブル
  • 同時更新が可能なダブルバッファレジスタ
  • デイジーチェーン接続用シリアルデータ出力
  • パワーオンリセットがシリアルインタフェースをクリアし全レジスタをゼロに設定

製品概要

MAX509/MAX510は、クワッド、シリアル入力、8ビット電圧出力ディジタル-アナログコンバータ(DAC)です。これらの製品は+5V単一電源またはデュアル±5V電源で動作します。 内蔵の高精度バッファは両電源電圧までスイングします。リファレンスの入力レンジには両電源電圧が含まれています。

MAX509は、4つの独立したリファレンス入力を備えており、それぞれのDACごとに独立したフルスケールレンジを設定可能です。20ピンDIP、SSOP、およびSOパッケージが入手可能です。MAX510は、2つのDACによってそれぞれ共有される2つのリファレンス入力を持つ点以外はMAX509と同一です。MAX510は省スペース16ピンDIPおよびSOパッケージで提供されます。

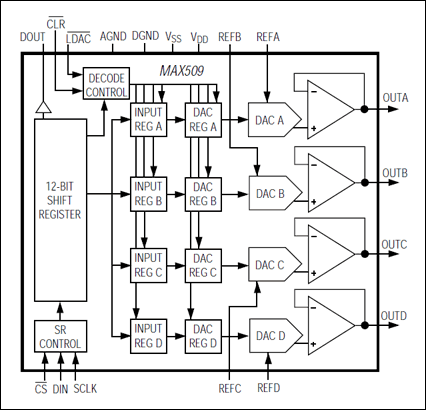

シリアルインタフェースはダブルバッファ方式です。単一の12ビット入力シフトレジスタの後段に4つの8ビットバッファレジスタと4つの8ビットDACレジスタが続きます。各レジスタへのデータロードには12ビットシリアルワードを使用します。入力およびDACレジスタはいずれも単一のソフトウェア命令で、独立してあるいは同時に更新可能です。2つの非同期制御ピンによって、入力およびDACレジスタの同時更新(アクティブローLDAC)または同時クリア(アクティブローCLR)が可能です。

インタフェースはMicrowire™およびSPI™/QSPI™とコンパチブルです。ディジタル入力および出力はすべてTTL/CMOSコンパチブルです。バッファされたデータ出力が、シリアルデバイスのリードバックまたはデイジーチェーン接続用に提供されます。

アプリケーション

  • デジタルアッテネータ
  • デジタル利得およびオフセット制御
  • 汎用
