MAX5069

高精度発振器およびデュアルFETドライバ付き、高周波、電流モードPWMコントローラ

すべて表示 showmore-icon

精度設定可能なスイッチング周波数および開始/停止電圧付き、2.5MHz、ユニバーサル入力、デュアル出力PWMコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$5.28
特長
  • 47µA (typ)起動電流の電流モードによる制御
  • 最高2.5MHzまでのプログラマブル発振器周波数
  • 抵抗設定可能な精度±4.5%のスイッチング周波数
  • ハーフ/フルブリッジまたはプッシュプルアプリケーション用のデュアルゲートドライブ出力
  • 整流した85VAC~265VAC、または36VDC~72VDC入力(MAX5069A/B)
  • 10.8V~24Vの入力で直接駆動可能(MAX5069C/D/E)
  • 設定可能なデッドタイムおよびスロープ補償
  • 設定可能な起動電圧(UVLO)
  • 設定可能なUVLOヒステリシス(MAX5069B/C/E)
  • 周波数同期入力可能(MAX5069A/D)
  • 自動車用温度範囲:-40℃~+125℃
  • 熱強化された16ピンTSSOP-EPパッケージ
製品概要
show more Icon

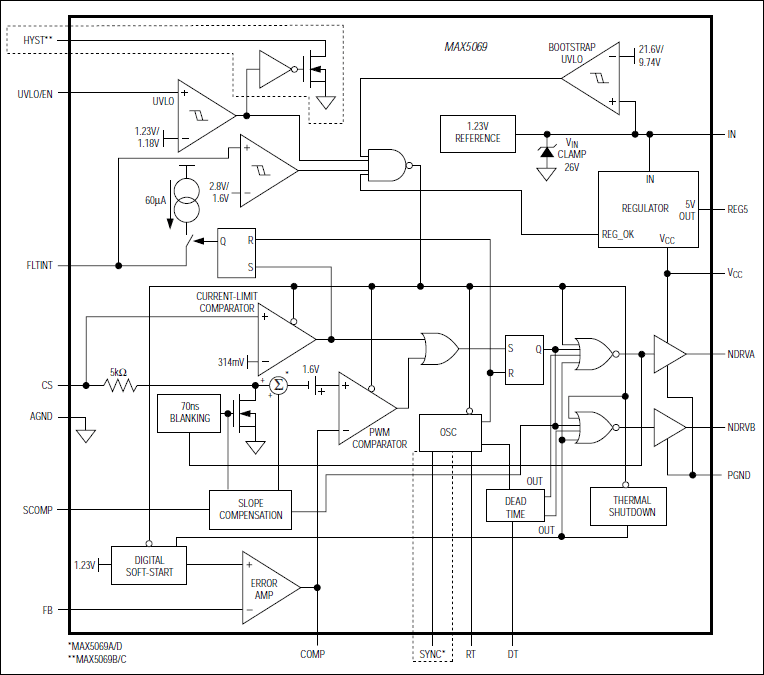

MAX5069は高周波、電流モード、パルス幅変調(PWM)コントローラ(デュアルMOSFETドライバ付)で、AC-DCまたはDC-DC固定周波数電源の実現に必要な構成要素をすべて内蔵しています。1次側または2次側レギュレーションを行うことによって、絶縁または非絶縁によるプッシュプルおよびハーフ/フルブリッジ電源が容易に構築されます。立上りエッジブランキングによる電流モード制御によって制御ループの設計が容易になり、50%を超えるデューティサイクルで動作する場合は、内蔵のプログラマブルスロープ補償回路が電流ループを安定化します。

入力低電圧ロックアウト(UVLO)機構によって入力電源の起動電圧が設定され、電圧低下状態時の正常動作が保証されます。

1個の外付け抵抗によって、発振器周波数を50kHz~2.5MHzに設定します。MAX5069A/Dは、外部クロックとの同期用のSYNC入力を備えています。MAX5069の最大FETドライバデューティサイクルは50%です。設定可能なデッドタイムによって、磁気部品設計の最適化や寄生効果の除去がさらにフレキシブルになります。設定可能なヒカップ電流制限によって、重大障害が起こった場合の保護がさらに行われます

MAX5069は-40℃~+125℃の自動車用温度範囲での動作が保証され、16ピンの熱強化されたTSSOP-EPパッケージで提供されます。シングルFETドライバアプリケーションについては、MAX5068のデータシートを参照してください。

警告:MAX5069 は高電圧で動作するように設計されています。ご注意ください。

アプリケーション

  • 産業用パワー変換
  • 絶縁型テレコム電源
  • ネットワーキングシステム電源
  • サーバ電源
  • ユニバーサル入力AC電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$5.28

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX5069AAUE+
  • HTML
  • HTML
MAX5069BAUE+
  • HTML
  • HTML
MAX5069BAUE+T
  • HTML
  • HTML
MAX5069CAUE+
  • HTML
  • HTML
MAX5069CAUE+T
  • HTML
  • HTML
MAX5069DAUE+
  • HTML
  • HTML
MAX5069DAUE+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 11, 2022

- 2236N

ASSEMBLY

MAX5069AAUE+

最終販売

MAX5069BAUE+

製造中

MAX5069BAUE+T

製造中

MAX5069CAUE+

製造中

MAX5069CAUE+T

製造中

12 11, 2018

- 1754N

ASSEMBLY

MAX5069AAUE+

最終販売

MAX5069BAUE+

製造中

MAX5069BAUE+T

製造中

MAX5069CAUE+

製造中

MAX5069CAUE+T

製造中

7 13, 2022

- 2236A

ASSEMBLY

MAX5069DAUE+

製造中

MAX5069DAUE+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 11, 2022

- 2236N

arrow down

ASSEMBLY

MAX5069AAUE+

最終販売

MAX5069BAUE+

製造中

MAX5069BAUE+T

製造中

MAX5069CAUE+

製造中

MAX5069CAUE+T

製造中

12 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX5069AAUE+

最終販売

MAX5069BAUE+

製造中

MAX5069BAUE+T

製造中

MAX5069CAUE+

製造中

MAX5069CAUE+T

製造中

7 13, 2022

- 2236A

arrow down

ASSEMBLY

MAX5069DAUE+

製造中

MAX5069DAUE+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX5069A_EVKIT

MAX5069Aの評価キット

zoom

MAX5069A_EVKIT

MAX5069Aの評価キット

MAX5069Aの評価キット

機能と利点

  • 高効率の120W絶縁型プッシュプルDC-DCコンバータ
  • 入力電圧範囲:±36V~±72V
  • 出力:+12V (10A時)
  • 全ラインおよび全負荷範囲で0.1%以内のVOUTレギュレーション
  • 効率:91% (48V、10A時)
  • プログラマブル入力UVLO
  • サイクルごとの電流制限保護
  • プログラマブル障害保護内蔵
  • 発振器周波数:500kHz
  • 外部クロック用SYNC入力
  • 完全実装および試験済み
  • 製品の詳細

    MAX5069Aの評価キット(EVキット)は、高効率の120W絶縁型プッシュプルDC-DCコンバータを内蔵した完全実装および試験済みの回路基板です。回路は+12Vの出力電圧に設定され、最大10Aの出力電流を供給します。この回路には、+36V~+72Vまたは-36V~-72VのDC電源から電力を供給することができます。こうした電源は、テレコム/データコム市場、産業環境、または自動車用の42V電源システムなどで使用されています。

    10Aで最高91%の高効率を実現する一方、最高90%の複合デューティサイクルで2つのnチャネル一次側MOSFETスイッチングを使用しています。二次側では、センタタップ付き平面トランスからの全波整流によって、出力電圧リップルが低減され、高効率が実現されます。最大500Vのガルバニック絶縁は、フォトカプラと表面実装平面トランスによって実現しています。フォトカプラは、絶縁された二次側のレギュレーションを提供するのに役立ちます。

    500kHzで動作するため、小型の磁性部品と出力コンデンサを使用することができます。SYNC出力を備えているため、外付けのクロックにも簡単に同期することができます。このEVキットは、サイクルごとの電流制限保護を備えています。さらに、内蔵の障害保護による定常状態の障害保護も備えており、連続的な過負荷状態での平均電力損失が低減されます。また、MAX5069Aはプログラマブルな低電圧ロックアウト(UVLO)を備えているため、電圧低下時の保護が可能です。このEVキットは、MAX5069の他のバージョンの評価にも使用することができます。

    警告:MAX5069AのEVキットは高電圧で動作するように設計されています。このEVキットおよびこれに接続される機器には危険な電圧が印加されています。ユーザは、このEVキットに電源を供給するか、またはこれに接続されたソースに電源を供給する場合、高電圧電気機器の取扱いに適した安全手順に確実に従う必要があります。

    重大な障害や故障が発生した場合、このEVキットは大量の電力を消費する場合があります。その結果、部品または部品の破片が高速で機械的に射出されるおそれがあります。人身事故を防止するため、このEVキットの取扱いには十分に注意してください。

    アプリケーション

    • 産業用パワー変換
    • 絶縁型テレコム電源
    • ネットワーキングシステム電源
    • サーバ電源
    • ユニバーサル入力AC電源

    MAX5069AEVKIT

    MAX5069Aの評価キット

    zoom

    MAX5069AEVKIT

    MAX5069Aの評価キット

    MAX5069Aの評価キット

    機能と利点

  • 高効率の120W絶縁型プッシュプルDC-DCコンバータ
  • 入力電圧範囲:±36V~±72V
  • 出力:+12V (10A時)
  • 全ラインおよび全負荷範囲で0.1%以内のVOUTレギュレーション
  • 効率:91% (48V、10A時)
  • プログラマブル入力UVLO
  • サイクルごとの電流制限保護
  • プログラマブル障害保護内蔵
  • 発振器周波数:500kHz
  • 外部クロック用SYNC入力
  • 完全実装および試験済み
  • 製品の詳細

    MAX5069Aの評価キット(EVキット)は、高効率の120W絶縁型プッシュプルDC-DCコンバータを内蔵した完全実装および試験済みの回路基板です。回路は+12Vの出力電圧に設定され、最大10Aの出力電流を供給します。この回路には、+36V~+72Vまたは-36V~-72VのDC電源から電力を供給することができます。こうした電源は、テレコム/データコム市場、産業環境、または自動車用の42V電源システムなどで使用されています。

    10Aで最高91%の高効率を実現する一方、最高90%の複合デューティサイクルで2つのnチャネル一次側MOSFETスイッチングを使用しています。二次側では、センタタップ付き平面トランスからの全波整流によって、出力電圧リップルが低減され、高効率が実現されます。最大500Vのガルバニック絶縁は、フォトカプラと表面実装平面トランスによって実現しています。フォトカプラは、絶縁された二次側のレギュレーションを提供するのに役立ちます。

    500kHzで動作するため、小型の磁性部品と出力コンデンサを使用することができます。SYNC出力を備えているため、外付けのクロックにも簡単に同期することができます。このEVキットは、サイクルごとの電流制限保護を備えています。さらに、内蔵の障害保護による定常状態の障害保護も備えており、連続的な過負荷状態での平均電力損失が低減されます。また、MAX5069Aはプログラマブルな低電圧ロックアウト(UVLO)を備えているため、電圧低下時の保護が可能です。このEVキットは、MAX5069の他のバージョンの評価にも使用することができます。

    警告:MAX5069AのEVキットは高電圧で動作するように設計されています。このEVキットおよびこれに接続される機器には危険な電圧が印加されています。ユーザは、このEVキットに電源を供給するか、またはこれに接続されたソースに電源を供給する場合、高電圧電気機器の取扱いに適した安全手順に確実に従う必要があります。

    重大な障害や故障が発生した場合、このEVキットは大量の電力を消費する場合があります。その結果、部品または部品の破片が高速で機械的に射出されるおそれがあります。人身事故を防止するため、このEVキットの取扱いには十分に注意してください。

    アプリケーション

    • 産業用パワー変換
    • 絶縁型テレコム電源
    • ネットワーキングシステム電源
    • サーバ電源
    • ユニバーサル入力AC電源
