MAX4987AE

製造中

USB ESD保護付き、過電圧保護コントローラ

ハイスピードUSBインタフェース用、ESD保護付き、過電圧保護コントローラ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 入力電圧保護：最大+28V
  • 低RON (100mΩ)のnFETスイッチ内蔵
  • 過電圧保護内蔵：1.5A (min)
  • 過電流保護(オートリトライ)
  • イネーブル入力
  • スタートアップ遅延：30ms
  • 低容量のUSBハイスピードデータラインESD保護(3pF)
    • ±15kVヒューマンボディモデル
    • ±15kV IEC61000-4-2エアギャップ
    • ±6kV IEC61000-4-2接触放電
  • サーマルシャットダウン保護
  • 2mm x 3mmの8ピンTDFNパッケージ

MAX4987AEは、USBデータライン用のESD保護を内蔵した過電圧保護デバイスです。これらのデバイスは、100mΩ (typ)の低RONのnFETスイッチを内蔵し、最大+28Vの電圧フォルトから低電圧システムを保護します。入力電圧が過電圧スレッショルドを上回るか、または低電圧スレッショルドを下回ると、内蔵nFETがオフにされ、保護対象部品の損傷を防ぎます。

すべてのスイッチが、最低1.5Aの電流制限保護を備えています。短絡の発生時には、スイッチは、オートリトライモードで動作し、内蔵nFETスイッチがオンになり、フォルトが除去されたかどうかをチェックします。オートリトライ間隔は30msで、フォルトが除去されると、nFETスイッチはオン状態を維持します。

MAX4987AEは、ハイスピードUSB 2.0信号を伝送可能なUSBデータライン用の低容量(3pF)のESD保護を備えています。

過電圧スレッショルド(OVLO)は、6.15Vにプリセットされています。低電圧スレッショルド(UVLO)は、2.55V (MAX4987AE)にプリセットされています。入力電圧が低電圧ロックアウト(UVLO)スレッショルドを下回ると、これらのデバイスは低電流スタンバイモードに移行します。

全デバイスは、小型8ピンTDFNパッケージ(2mm x 3mm)で提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 携帯電話
  • メディアプレーヤー
MAX4987AE
USB ESD保護付き、過電圧保護コントローラ

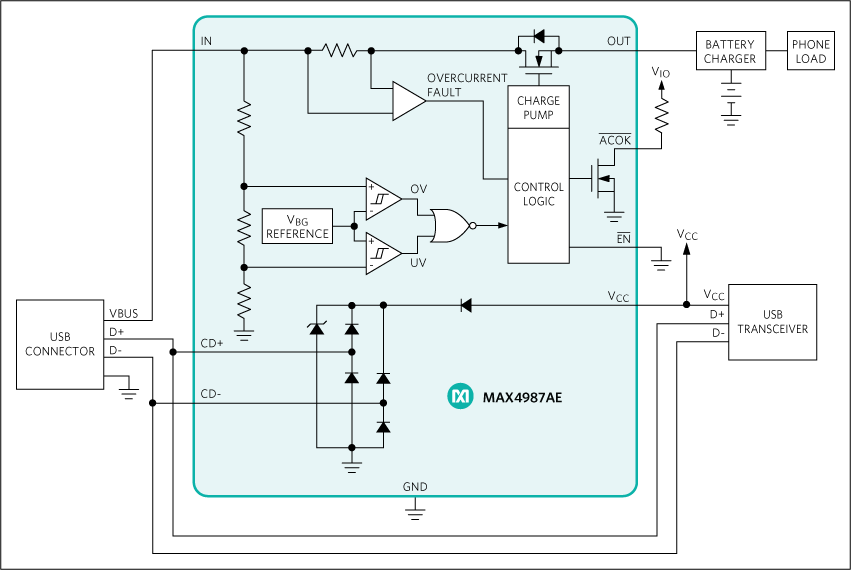

MAX4987AE：標準動作回路
