MAX4951AE

最終販売

高ESDおよびケーブル検出付き、SATA I/II双方向リドライバ

デュアルチャネルバッファによって、長いケーブル上でコネクタを通じてシステムはSATA Gen IIIデータレートに対応可能

データシート (Rev. 0)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$3.42

Viewing:

製品情報

単一電源動作：+3.3V (typ)
低電力、350µA (typ)でeSATAケーブルを検出
SATAの1.5Gbpsと3.0Gbpsのデータレートをサポート
SATA I、SATA II入力/出力リターンロスマスクに適合
ジッタについてeSATA規格に準拠のアイマスクを凌ぐ
出力レベルについてeSATA規格に準拠したアイマスクに適合またはこれを凌ぐ
SATA OOB信号をサポート
入力/出力に50Ω終端抵抗を内蔵
フロースルーレイアウト用インライン信号配線
MAX4951とピン互換

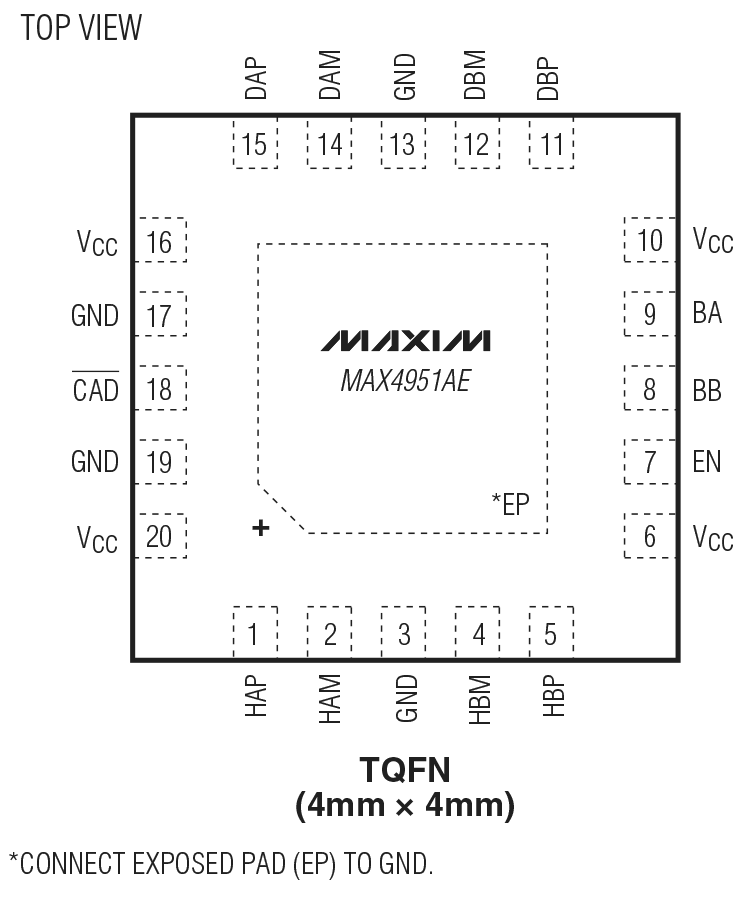

省スペース、4mm x 4mmのTQFNパッケージ
全ピンでESD保護：±8kV (HBM)

デュアルチャネルバッファのMAX4951AEは、シリアルATA (SATA) IおよびSATA II信号を再駆動するように設計されており、ヒューマンボディモデル(HBM)で最大±8kVのESDイベントに耐えることができます。MAX4951AEは、eSATAコネクタの近くに配置することで基板損失を低減し、eSATA対応の信号レベルを生成することができます。このデバイスはシリアルATAのレビジョン2.6 (標準)に準拠すると同時に、PCBやeSATAコネクタの損失を低減します。

MAX4951AEは、電力重視のアプリケーションにおいてスタンバイ電流が少ないことを特長としています。このデバイスは、ハードウェアでSATAドライブのケーブルを検出する機能があり、スタンバイモードの電力を低減します。

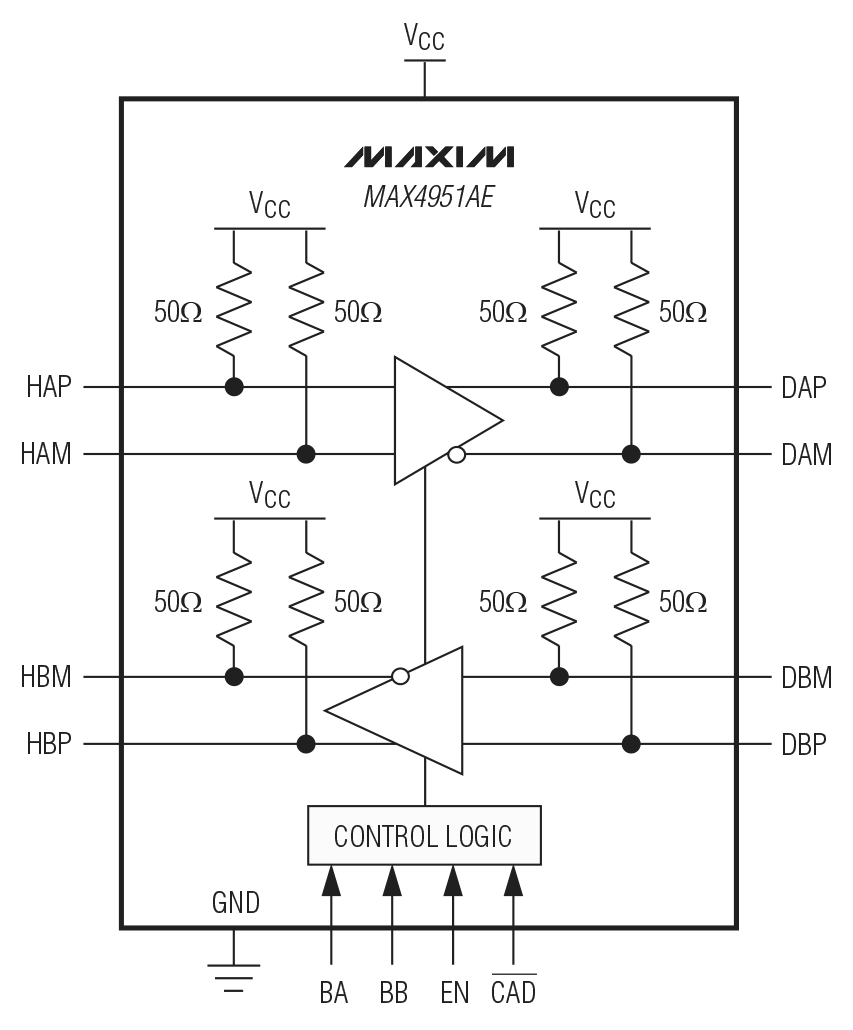

MAX4951AEは、完全な出力レベルを再確立することで、レシーバ側での信号完全性を維持します。MAX4951AEは、信号を方形整形し、ソースとの整合で優れたリターンロスを実現することによって総システムジッタ(T_J)を低減します。このデバイスは、チャネル個々にディジタルブースト制御を備え、通常の配線長とeSATAコネクタを経由してSATA出力を駆動することができます。SATA帯域外(OOB)信号は、入力側での高速の振幅検出を使用すること、および対応する出力側でスケルチを使用することによってサポートされています。入力と出力はすべて内部で50Ωに終端されています。

MAX4951AEは、+3.3V (typ)の単一電源で動作し、レイアウトが容易なフロースルートレースを用いた、4mm x 4mmの小型TQFNパッケージで提供されます。このデバイスは、0℃～+70℃の動作温度範囲での動作が保証されています。

アプリケーション

ラップトップコンピュータ
ドッキングステーション
デスクトップコンピュータ
サーバ
データストレージ/ワークステーション

製品モデル: 2
1Ku当たりの価格: 最低価格：$3.42

ドキュメント

データシート 2

MAX4951AE: SATA I/II Bidirectional Redriver with High ESD and Cable Detect Data Sheet (Rev.0) 08/11/2009

MAX4951AE: 高ESDおよびケーブル検出付き、SATA I/II双方向リドライバ Data Sheet (Rev.0) 11/02/2009

信頼性データ 1

MAX4951AE Reliability Data 01/12/2023

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX4951AECTP+	20-LFCSP-4X4X0.75	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX4951AECTP+T	20-LFCSP-4X4X0.75	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
インターフェース・トランシーバ＆アイソレータ 2
MAX4951	製造中	SATA I/SATA II双方向リドライバ
MAX4952	最終販売	イコライザ機能付きの1.5/3.0/6.0GT/s SAS/SATAクワッドリドライバ

評価用キット

MAX4951AEの評価キット

今すぐ購入詳細を表示

機能と利点

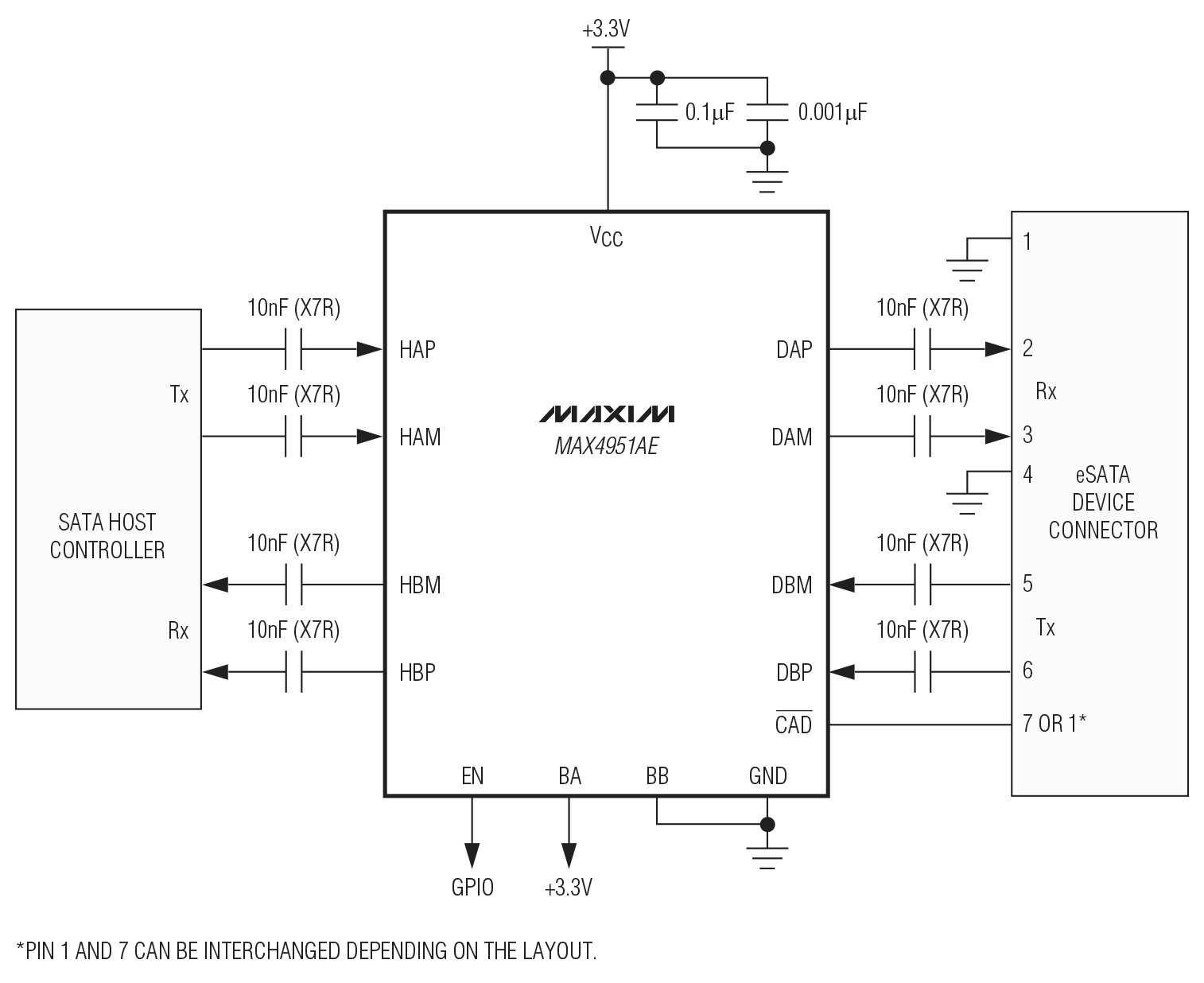

SATA入出力を備えたアプリケーション回路
SMA入出力を備えたアイダイアグラム試験回路
キャリブレーショントレース(50Ω負荷トレースおよびスルートレース)
実証済みPCBレイアウト
完全実装および試験済み

製品詳細

MAX4951AEの評価キット(EVキット)は、デュアルチャネルバッファのMAX4951AEの評価をするための実証済みの設計を提供します。このEVキットには、アプリケーション回路、特性評価回路、および2組のキャリブレーショントレースの4つの部分が含まれています。

アプリケーション回路は、MAX4951AE ICを使用したシリアルATA (SATA)信号の再駆動とSATAケーブル検出の検証用に設計されています。EVキットのこの部分は外部の+5Vの電源で動作し、この+5V電源はオンボードのLDOによって+3.3Vに安定化され、MAX4951AE (U1)デバイスに給電します。アプリケーション回路のすべてのトレースは、100Ωの差動インピーダンス制御トレースです。

特性評価回路は、SMAコネクタおよび50Ωにインピーダンス制御されたトレースを使用したアイダイアグラム評価のために提供されています。この部分は+3.3Vの外部電源によって駆動されます。
