MAX4951

SATA I/SATA II双方向リドライバ

すべて表示 showmore-icon

長いケーブルおよびコネクタを通して、SATA Gen IIIデータレートにシステムを対応させる、デュアルチャネルバッファ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.42
特長
  • 単一電源動作:+3.3V (typ)
  • SATA I (1.5Gbps)およびSATA II (3.0Gbps)をサポート
  • 次世代アプリケーション用に最大6.0Gbpsをサポート
  • SATA I、SATA II入力/出力リターンロスマスクに適合
  • eSATAレベルをサポート
  • SATA帯域外(OOB)信号をサポート
  • 入力/出力50Ω終端抵抗を内蔵
  • フロースルーレイアウト用インライン信号トレース
  • 全ピンでESD保護:±5.5kV
  • 省スペース、4mm x 4mmのTQFNパッケージ
製品概要
show more Icon

デュアルチャネルバッファのMAX4951は、シリアルATA (SATA) IおよびSATA II信号を再駆動するように設計され、次世代データレート用として最大6.0Gbpsまで機能します。MAX4951は、eSATAコネクタの近くに配置し、ボード損失を小さくしてeSATA対応の信号レベルを生成することができます。

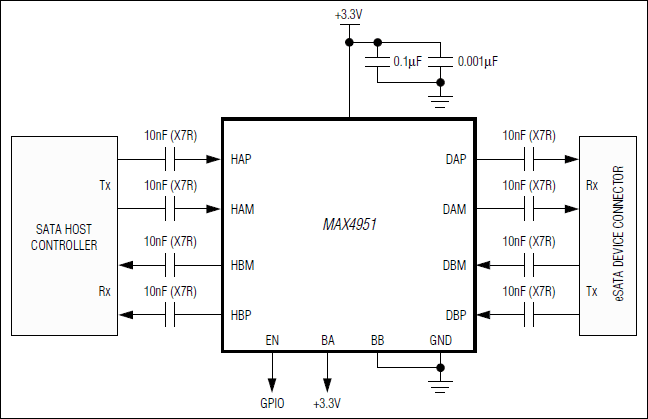

MAX4951は、完全出力レベルを再確立して、レシーバ側の信号完全性を維持し、信号を補償することによって全体のシステムジッタ(TJ)を低減することができます。このデバイスは、より長いトレース長でSATA出力を駆動するか、またはeSATA仕様を満たすために、チャネル別ディジタルブースト制御を備えています。SATA帯域外(OOB)信号は、入力側での高速振幅検出、および対応する出力側でのスケルチの使用によってサポートされています。入力と出力はすべて、50Ωで内部終端され、SATAコントローラICとSATA機器にAC結合する必要があります。

MAX4951は、+3.3V (typ)の単一電源で動作し、レイアウトが容易なフロースルートレースの小型、4mm x 4mmのTQFNパッケージで提供されます。このデバイスは、0℃~+70℃の動作温度範囲が保証されています。

アプリケーション

  • データストレージ/ワークステーション
  • デスクトップコンピュータ
  • ドッキングステーション
  • ノートブックコンピュータ
  • サーバ
