MAX4773

200mA/500mA選択可能、電流制限スイッチ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.67
特長
  • 保証電流制限値:200mAまたは500mA
  • サーマルシャットダウン保護
  • 逆電流保護
  • オン抵抗:0.2Ω (SEL = High)
  • 保証ブランキング時間:14ms
  • アクティブローFLAG機能
  • 自動再試行(MAX4773)
  • 消費電流:80µA
  • ラッチオフ電流:6µA (MAX4772)
  • シャットダウン電流:0.01µA
  • 電源電圧範囲:2.0V~4.5V
  • 高速電流制限応答時間
  • 小型SOT23/TDFNパッケージ
  • UL認定申請中
製品概要
show more Icon

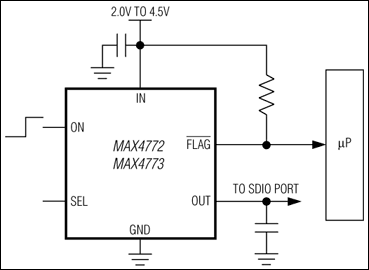

スイッチのMAX4772/MAX4773は選択可能な電流制限を内蔵し、負荷が障害状態にあるときホストデバイスの損傷を防止します。MAX4772/MAX4773は、200mAまたは500mAの保証電流制限値を選択可能なロジック入力を備えており、SDIOなどの負荷スイッチングアプリケーションに最適です。これらのアナログスイッチは0.2Ωの低オン抵抗を備え、2.0V~4.5Vの入力電圧範囲で動作します。

スイッチがオンする時に負荷がポートと接続されている場合は、14msの保証ブランキング時間によって過渡電圧を安定化します。このブランキング時間の経過後に、負荷電流が電流制限値を超えた場合は、MAX4772のスイッチはオフにされ、マイクロプロセッサにアクティブローFLAGが送出されます。電源またはON入力の繰返しで、スイッチを再度ターンオンすることができます。

MAX4773は自動再試行機能を装備しており、スイッチがターンオフされ、ブランキング時間後にアクティブローFLAGがマイクロプロセッサに送出され、過負荷状態かどうか常時チェックします。過負荷状態がなくなり、アクティブローFLAG信号が解除されるとスイッチはオンを維持します。

MAX4772/MAX4773は、小型、省スペース、6ピンSOT23および6ピンTDFN (3mm x 3mm)パッケージで提供されます。

アプリケーション

  • 携帯電話
  • 全地球測位システム(GPS)
  • ハンドヘルド機器
  • PDAおよびパームトップ機器
  • SDIO
