MAX44211

製造中

電力線通信用大電流差動ラインドライバ

ARIB、CENELEC、およびFCC電力線規格対応、業界最小、超低消費の電力線ドライバ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品の詳細

  • 帯域外放射に関する厳しいARIB、FCC、CENELECリニアリティ仕様に適合
    • 出力はPLCアプリケーションの無効負荷に対し最大1.5Aピークまで電流をリニア駆動
  • 最大ダイナミックレンジの出力電圧振幅:AVDDまたはAGNDの0.5V以内(36VP-P差動)
  • 広い電源範囲によって複数の規格に対応:
    • アナログ電源:+8V~+20V
    • デジタル電源:+2.7V~+5.5V
  • 外付け抵抗で設定可能な出力電流制限によって高い柔軟性を実現
  • 利得入力から設定可能な利得(6x/12x/15x/18x)によって複数の規格で使用可能
  • ステータスロジック出力によって診断を向上
    • 過熱シャットダウンアクティブ
    • 高温警告アクティブ
    • 過電流アクティブ
    • 通常動作
MAX44211
電力線通信用大電流差動ラインドライバ

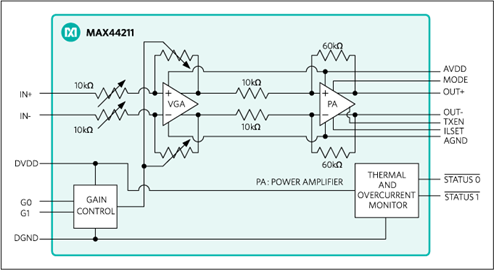

MAX44211:ファンクションダイアグラム
