MAX4208

REFバッファ付き、超低オフセット/ドリフト、高精度計測アンプ

すべて表示 showmore-icon

Autozeroを使って20µV (max)オフセットを実現する計測アンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.96
特長

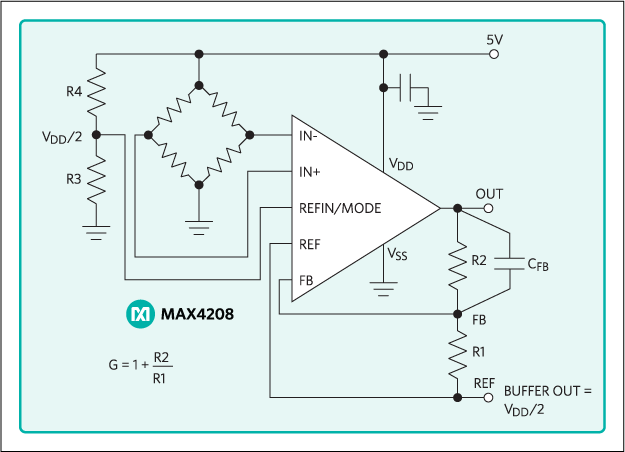

  • スペクトラム拡散オートゼロ計測アンプによってDC特性を向上してセンサー性能を最大化
    • 入力オフセット電圧:±20µV (max、+25℃時)
    • 利得誤差:±0.25% (max)
    • 低オフセット電圧ドリフト:0.2µV/℃
    • CMOS入力バイアス電流:1pA
    • レール・ツー・レール出力を備えた真のグランド検出
    • 利得帯域積:750kHz
  • 高精度およびバイポーラ動作用のREF入力バッファ
  • 低電力動作によってリモート検出およびバッテリ駆動アプリケーションに対応
    • 単一電源動作:2.85V~5.5Vまたはデュアル電源:±1.425V~±2.75V
    • 消費電流:750µA
    • シャットダウンモード:1.4µA
  • 可変利得(MAX4208)および100固定利得(MAX4209)によって設計の柔軟性を提供
製品概要
show more Icon

超低オフセット/ドリフト計測アンプのMAX4208/MAX4209は、超小型のµMAX®パッケージに、超高精度仕様、低消費電力、レイルトゥレイル出力、優れた利得帯域幅積、およびバッファされたREFIN/MODE入力を備えています。これらのデバイスは、入力オフセットを常に測定して補償するスペクトラム拡散オートゼロ技法を採用して、時間と温度に対するドリフトおよび1/fノイズの影響を排除します。この方式は、20µVを下回るオフセット電圧を達成することによって、グランド検出が可能になり、超低CMOS入力バイアス電流を提供し、コモンモード除去性能を向上させます。

MAX4208/MAX4209は、小信号差動電圧(±100mV)用に最適化されたハイインピーダンス入力を備えています。各デバイスは、750kHzの利得帯域幅積を提供します。

MAX4208は、2つの外付け抵抗で調整可能な利得、またはFBをOUTに接続するユニティ利得を提供します。MAX4209は、±0.03% (typ)の精度で、100V/Vの固定利得で利用することができます。いずれのデバイスも、出力をレベルシフトするリファレンス入力(REF)を備えているため、単一電源アプリケーションにおいてバイポーラ信号が可能になります。いずれのデバイスも、REFIN/MODEは、REF電圧を設定して出力をレベルシフトする高精度ユニティゲインバッファへの入力です。内蔵REFバッファによって、単純な抵抗分圧器によるリファレンスの設定または負荷エラーのないADCリファレンスが可能となります。

MAX4208/MAX4209は、2.85V~5.5Vの単一電源電圧で動作し、自己消費電流はわずか750µA (内蔵バッファがオフのとき)、シャットダウンモードの場合はわずか1.4µAです。また、これらのアンプは±2.5Vのデュアル電源でも動作し、この場合、REFはグランドに接続し、REFIN/MODEはVSSに接続します。MAX4208/MAX4209は、省スペースの8ピンµMAXパッケージで提供され、自動車用温度範囲(-40℃~+125℃)での動作が保証されています。

アプリケーション

  • バッテリ駆動医療機器
  • 差動電圧アンプ
  • 産業用プロセス制御
  • ノートブックコンピュータ
  • 高精度ローサイド電流検出
  • 歪みゲージアンプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
