MAX40109
新規設計に推奨圧力センサー・アプリケーション用の高精度シグナル・コンディショニングAFE
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$2.62
製品の詳細
- 抵抗ブリッジ・ベースの圧力センサーとインターフェースするアナログ・フロント・エンド
- 抵抗ブリッジからの直接温度測定または外部サーミスタからの温度測定
- アナログ・ゼロ圧力オフセット補償
- ゲイン・オプションが20個ある高精度PGAフロント・エンド
- アナログおよびデジタル出力
- デジタル1線式、電力線通信（PLC）、I2Cインターフェース
- 温度および非線形性からの補償のための3次多項式を用いたキャリブレーション・メモリ
- 内部電磁干渉（EMI）の除去
- 電源電圧範囲：3V～36V
- 2mA（代表値）の低電源電流
- TQFNパッケージにて提供
MAX40109は、低消費電力で高精度なセンサー・インターフェースSoCであり、高精度のプログラマブル・アナログ・フロント・エンド（AFE）、A/Dコンバータ（ADC）、キャリブレーション・メモリ、およびデジタル信号処理機能を搭載しています。また、アナログ電圧出力と4mA～20mAの電流ループに対応する出力バッファを備えたD/Aコンバータ（DAC）も搭載しています。MAX40109は、ストレイン・ゲージ、圧力センサー、力センサー、温度センサーなどのセンサー・アプリケーション用に設計されています。
このセンサーAFEには、アナログ出力とデジタル出力の両方があります。デジタル1-Wire/I2Cインターフェースは、キャリブレーション・メモリ、フロント・エンドのプログラマブル・ゲイン・アンプ（PGA）のゲイン、およびセンサーのブリッジを駆動する内部電流源をプログラムします。デジタルI2Cインターフェースを用いると、デジタル出力データの取得とアラームの生成も可能です。
MAX40109は3V～36Vで動作し、薄型クワッド・フラット・ノーリード（TQFN）パッケージで提供され、-40°C～+125°Cの動作温度範囲で仕様規定されています。
アプリケーション
- 圧力センサー
- ストレイン・ゲージ
- 力センサー
- 温度センサー
- ホイートストン・ブリッジ
ドキュメント
データシート 2
ビデオ 2

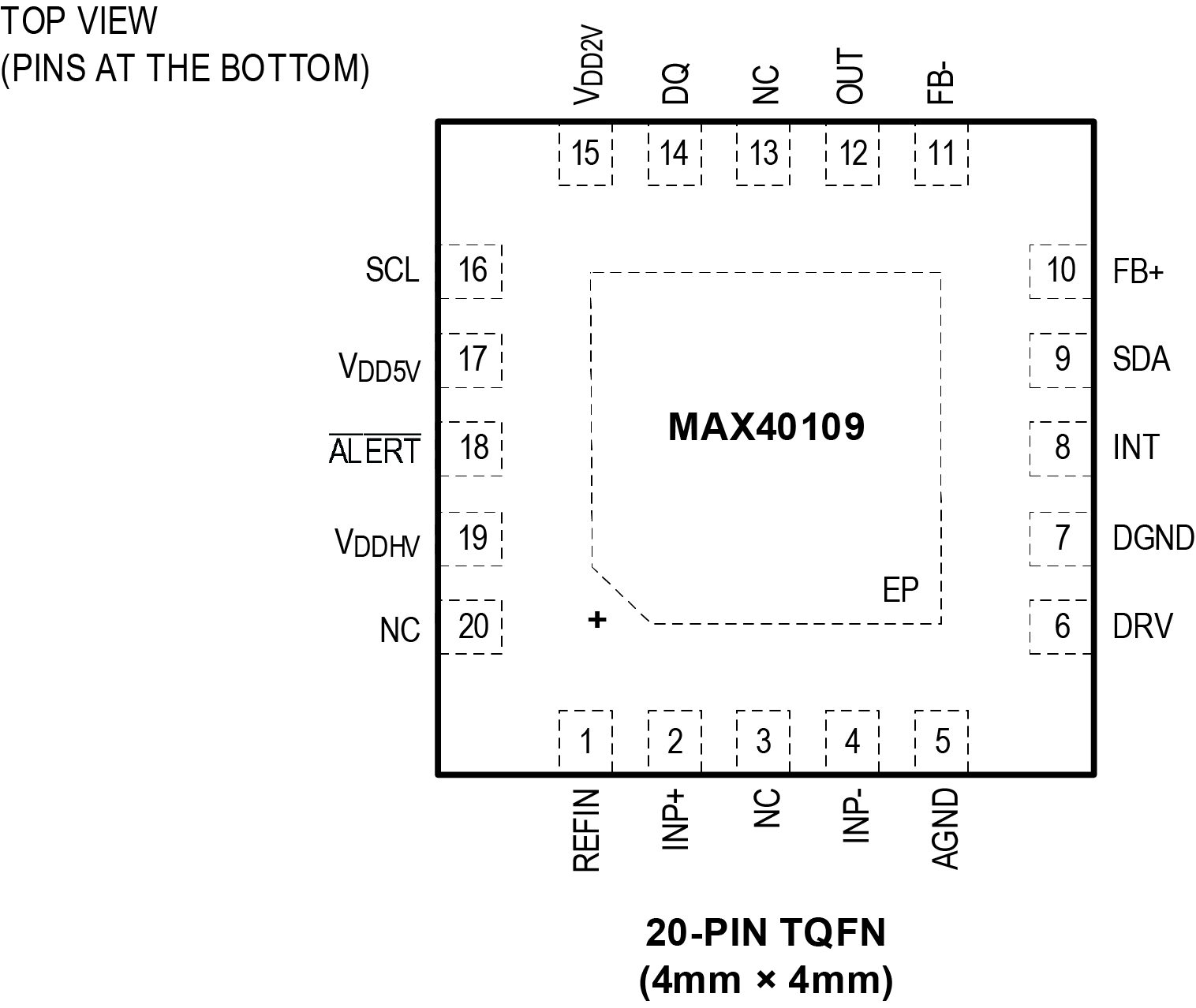

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX40109IATP+ | Thin Quad Flatpack, No Leads | ||
| MAX40109IATP+T | Thin Quad Flatpack, No Leads | ||
| MAX40109IAWE+ | 16-WLCSP-N/A | ||
| MAX40109IAWE+T | 16-WLCSP-N/A |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
ツールおよびシミュレーション
ソフトウェア開発 1
IBISモデル 1
評価用キット

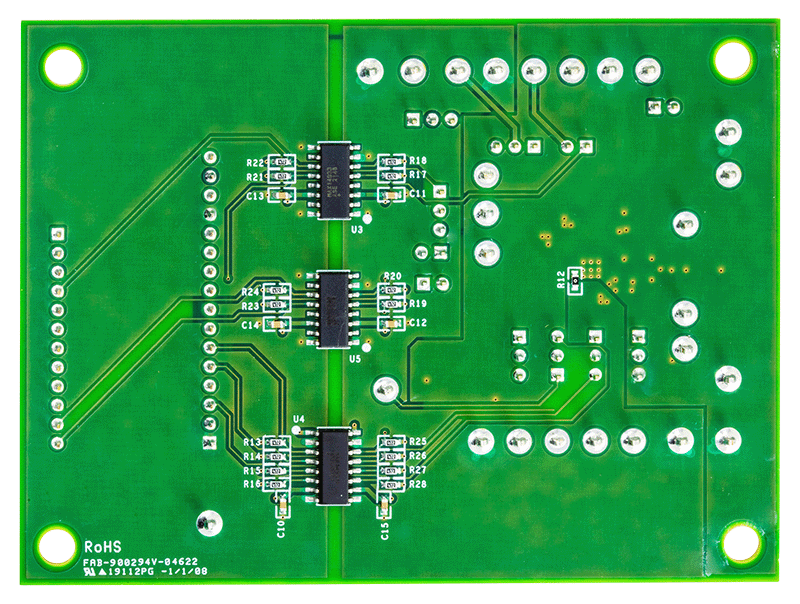

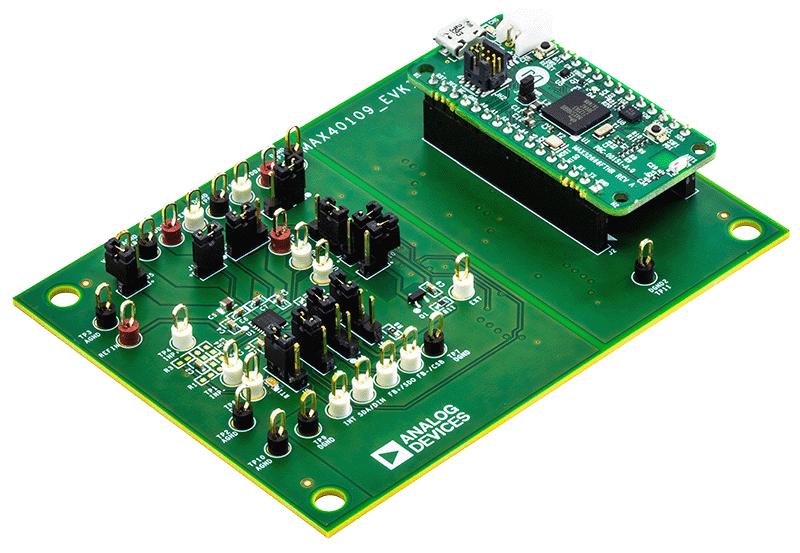

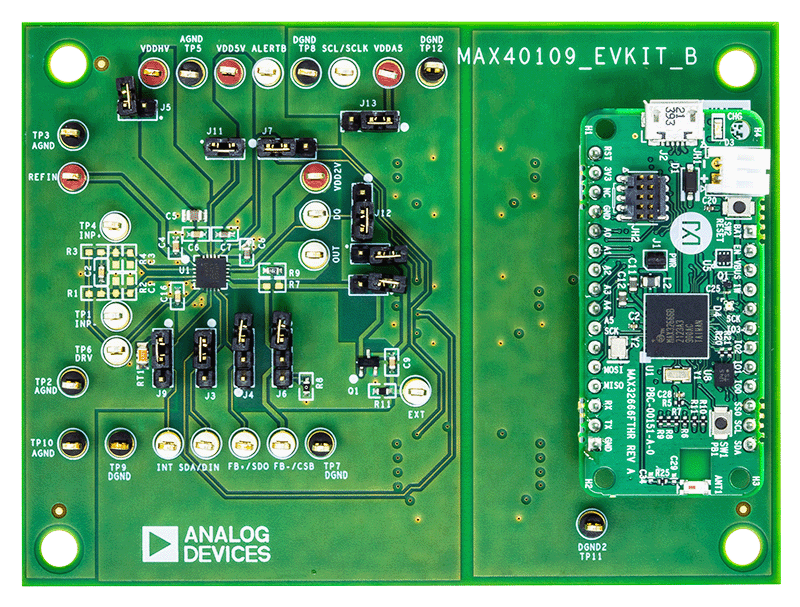

MAX40109評価用システム
