MAX3987

製造中止

8.5Gbpsクワッドイコライザおよびプリエンファシスドライバ

FR4の25in～30inを等化可能なクラス最高レベルのリドライバ

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • データ速度：8.5 NRZ (max)
  • 受信等化：30in FR4 (max)
  • プリエンファシス駆動：30in FR4 (max)
  • プリエンファシス、出力駆動レベル、極性反転、およびオフセットキャンセルのグローバルおよび個別プログラミング
  • 信号検出および内部出力スケルチ
  • SAS-2およびSATA Revision 3 OOBに準拠
  • 独立したコーディング、8B/10B、64B/66B、スクランブル、およびその他
  • 差動CMLデータ出力駆動
  • I²Cシリアルインタフェースおよびピンプログラマブル
  • ソフトウェアによる未使用出力のパワーダウン
  • 標準的な電力損失：0.5W (VCC = 2.5V、駆動レベル1の場合)
  • 高性能、鉛フリー、7mm x 7mmの48ピンTQFNパッケージ
MAX3987
8.5Gbpsクワッドイコライザおよびプリエンファシスドライバ

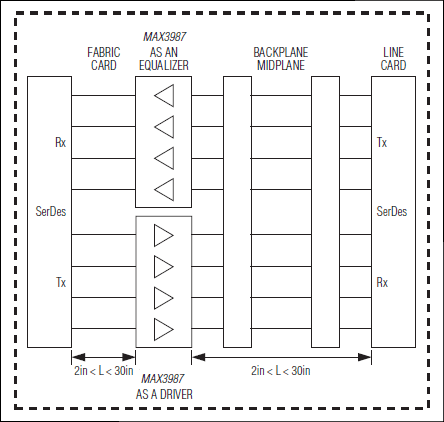

MAX3987：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

MAX3987EVKIT

MAX3987の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入出力用SMAコネクタ
  • インピーダンスが制御され長さが整合された入力/出力信号トレース
  • ソフトウェアまたはハードウェア制御動作
  • MAX3987の機能へのポイントアンドクリックアクセスを提供するWindowsソフトウェア
  • シルクスクリーンラベルによって信号トレース、コネクタ、ジャンパ、およびLEDのすべてを識別
  • USB電源または外部5V電源

製品詳細

MAX3987の評価キット(EVキット)は、8.5GbpsクワッドイコライザおよびプリエンファシスドライバのMAX3987の各機能を検証する完全実装および試験済みPCBです。このEVキットは、PCを使って評価ソフトウェアを実行するか、またはEVキット内蔵のDIPスイッチを使ってハードウェアピンをバイアスすることによって制御することができます。組込みソフトウェアは、シンプルなグラフィカルユーザインタフェース(GUI)を提供し、Windows®対応で、使用可能なすべてのデバイス機能を設定することができます。このソフトウェアは、USBポートを介してEVキットと通信し、3つの設定方法を提供します。主要な方法は、簡単なポイントアンドクリックインタフェースです。その他のデバッグインタフェースでは、直接的なレジスタ読取り/書込み操作やソフトウェア制御の外部ピンプログラミングが可能です。EVキット上のデータI/Oトレースは、長さが整合されインピーダンスが制御されています。すべての外部接続は、標準SMAコネクタでAC結合され、試験装置への接続が容易です。

アプリケーション

  • FR4およびケーブルイコライゼーション
  • PCIe®対応
  • プリエンファシスおよび受信イコライゼーション
  • リドライブ
  • XAUIおよびXAUI2、ファイバチャネル、Interlaken、InfiniBandTM/SM、SAS-2およびSATA Revision 3 OOB

MAX3987EVKIT
MAX3987の評価キット
