MAX3980

新規設計には非推奨

3.125Gbps XAUIクワッドイコライザ

クリーンな3.125Gbps XAUIインタフェースを40インチバックプレーンで実現

データシート (Rev. 3)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 4つの差動ディジタルデータ｢レーン｣(3.125Gbpsにて)
  • FR4 PCBを最長1.0m (40インチ)延長
  • レシーバ等化による符号間干渉(ISI)の低減
  • 低電力、チャネル当たり175mW
  • スタンバイモード−パワーダウン状態
  • +3.3V単一電源
  • 信号検出

クワッドイコライザのMAX3980は、3.125Gbpsデータレートの4 ｢レーン｣ディジタルNRZデータに対して伝送媒体損失を1パッケージで補正します。このデバイスは、MACからPMD、またはMACからスイッチへの通信で発生するノイズとジッタを減衰させる必要のある10ギガビットEthernet (10GbE)バックプレーンアプリケーション用に最適化されています。XAUIインタフェース用のIEEE®-802.3aeをサポートする際にMAX3980を使用すると、FR4基板材料上のXAUIレーンを最長1.0m (40インチ)まで延長することができます。

このイコライザは、100Ωの差動CMLデータ入出力を備えています。

MAX3980は、44ピン、放熱パッド付QFNパッケージで提供されます。MAX3980は、+3.3Vでの消費電力がわずか700mW (チャネル当たり175mW)です。

アプリケーション

  • IEEE-802.3ae XAUIインタフェース(3.125Gbps)
  • InfiniBand® (2.5Gbps)
MAX3980
3.125Gbps XAUIクワッドイコライザ

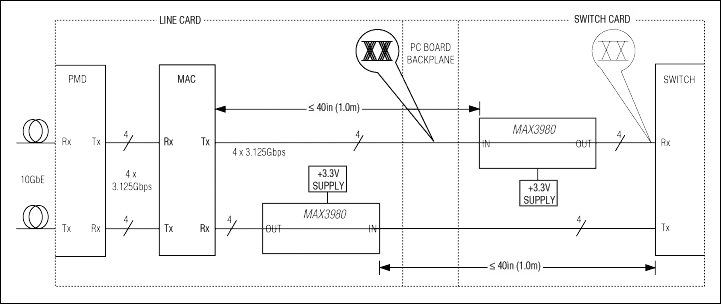

MAX3980：標準アプリケーション回路
