MAX3941
最終販売バイアスネットワーク内蔵、10Gbps EAMドライバ
Tバイアス内蔵、10.7Gbpsパッケージ電界吸収変調器(EAM)ドライバ
- 製品モデル
- 1
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- 内蔵バイアスネットワーク
- エッジ速度：23ps
- プログラマブルな変調電圧：最大3VP-P
- プログラマブルなEAMバイアス電圧：最大1.25V
- 選択可能なデータリタイミングラッチ
- 動作速度：最高10.7Gbps
- 内蔵の変調/バイアス機能
- 50Ωの内蔵入出力終端
- パルス幅調整
- イネーブルおよび極性制御
- ESD保護

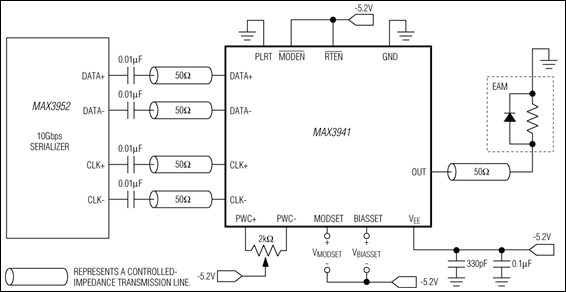

MAX3941は、最高10.7Gbpsのデータレートで電界吸収型変調器(EAM)を駆動するように設計されています。この製品は、DC電圧によって外部プログラミングされる制御オペアンプとともに、バイアス回路および変調回路機能を内蔵しています。
内蔵バイアス回路は、最大50mAのプログラマブルなバイアス電流を供給します。このバイアス電流は、50Ωの外部負荷で最大1.25Vのバイアス電圧を供給します。バイアス回路と変調回路はチップ上で内部接続されているため、外付けバイアスインダクタは不要です。
広帯域幅、完全差動信号経路が内部で構成され、ジッタの蓄積が最低限に抑制されます。クロック信号の利用時に、内蔵データリタイミング機能を選択して、入力信号ジッタを除去することができます。MAX3941は50Ωのライン終端を内蔵し、差動CML信号(グランド基準)を受け入れます。この出力はバック終端用の50Ω抵抗を備え、エッジ速度が23ps (20%～80% typ)の、40mAP-P～120mAP-Pの変調電流を供給することができます。この変調電流は、1.0VP-P～3.0VP-PのEAM変調電圧を供給します。
MAX3941は、非対称EAM特性を事前補償する調整可能なパルス幅制御回路も内蔵しています。このデバイスは小型4mm x 4mmの24ピンTQFNパッケージで提供され、-40℃～+85℃の温度範囲で動作します。
アプリケーション
- 10Gbpsイーサネット
- DWDMシステム
- 長/短距離光トランスミッタ
- SONET OC-192およびSDH STM-64
- 伝送システム
ドキュメント
データシート 2
信頼性データ 1
技術記事 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX3941ETG+ | 24-LFCSP-4X4X0.75 |
