MAX38911

11µVRMS低ノイズ、500mA LDOリニアレギュレータ、低電力モード内蔵

すべて表示 showmore-icon

業界初の500mA LDO、常時オンの機器に適用される低電力モード内蔵

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.79
特長
  • 広く、柔軟な動作範囲を提供
    • 入力電源範囲:1.7V~5.5V
    • 出力電圧範囲:0.8V~5.0V
    • 出力電流:500mA (max)
    • ドロップアウト:24.3mV (500mA負荷および5.0V入力電圧時)
    • 消費電流:19.2µA (無負荷時、低電力モード)
    • 消費電流:332µA (通常モード)
    • シャットダウン消費電流:1µA以下
  • ノイズを低減し精度を向上
    • 出力ノイズ:11µVRMS (10Hz~100kHz)
    • PSRR :70dB (10kHz、250mA負荷電流、および入出力電圧差300mV時)
    • DC精度:±1% (全負荷、ライン、および温度範囲)
  • 簡便な使用と堅牢な保護を実現
    • 安定出力容量: 2µF (min、実効値)
    • 設定可能なソフトスタートレート
    • 過電流および過熱保護
    • 逆方向電流保護
    • パワーOK出力
  • サイズを小型化し信頼性を向上
    • 6ピン(3 × 2) WLPパッケージ(1.42mm × 0.83mm、0.4mmピッチ)
    • 8ピンTDFNパッケージ(2mm × 2mm)
    • 動作温度:-40℃~+125℃
製品概要
show more Icon

MAX38911/MAX38912は低ノイズ、高PSRR PMOSリニアレギュレータで、最大500mAの負荷電流を供給し、出力ノイズは10Hz~100kHzの範囲でわずか11µVRMSです。

これらのレギュレータは、設定可能な突入電流制限、出力過電流制限、逆方向電流制限、および熱過負荷保護を提供する内部回路によって損傷から完全に保護されます。

MAX38911はWLPおよびTDFNパッケージで提供され、デフォルトで1.8Vの出力電圧に出荷時設定されます。カスタムの固定出力電圧レベルも50mVステップで0.8V~5.0Vの範囲で提供されます(「Ordering Information (型番)」を参照)。

MAX38912は強化された柔軟性を提供し、2つの外付けフィードバック抵抗を使用することによって0.8V~5.0Vの範囲で調整可能な出力電圧を備えています。

MAX38911ANTは6ピン(3 × 2) WLP (1.42mm × 0.83mm、0.4mmピッチ)パッケージで提供され、MAX38911ATAおよびMAX38912ATAは8ピンTDFN (2mm × 2mm)パッケージで提供されます。

アプリケーション

  • デジタルカメラおよびオーディオ機器
  • ポータブルアプリケーション用高性能センサー
  • 画像および高周波センサー
  • IoTセンサー
  • 携帯電話
  • ポータブルおよびバッテリ駆動機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.79

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

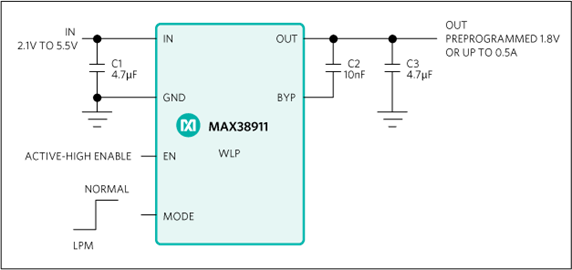

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX38911ANT+
  • HTML
  • HTML
MAX38911ANT+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

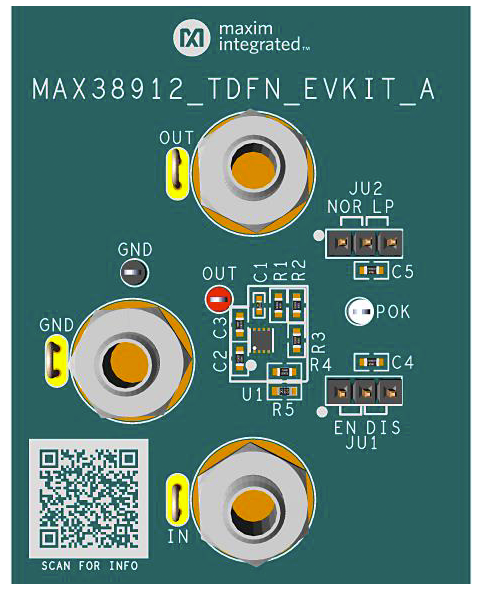

MAX38912EVK-TDFN

MAX38912の評価用キット

zoom

MAX38912EVK-TDFN

MAX38912の評価用キット

MAX38912の評価用キット

機能と利点

  • 8ピンTDFNパッケージ(2mm × 2mm)のMAX38912を評価
  • 入力範囲:1.7V~5.5V
  • 外部フィードバック抵抗による設定:0.8V~5.0V
  • 出力電流:最大500mA
  • ジャンパで選択可能な動作モード
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品の詳細

MAX38912のTDFN評価用キット(EVキット)は、TDFNパッケージのMAX38912を評価します。MAX38912は低ノイズ、高PSRR pMOSリニア・レギュレータです。MAX38912のTDFN EVキットは1.7V~5.5Vの入力範囲で動作し、0.8V~5.0Vの出力電圧範囲を提供し、最大500mAの電流を供給できます。このEVキットにはMAX38912ATA+が実装されています。

アプリケーション

  • デジタルカメラおよびオーディオ機器
  • ポータブルアプリケーション用高性能センサー
  • 画像および高周波センサー
  • IoTセンサー
  • 携帯電話
  • ポータブルおよびバッテリ駆動機器

MAX38911EVK-WLP

MAX38911の評価キット

zoom

MAX38911EVK-WLP

MAX38911の評価キット

MAX38911の評価キット

機能と利点

  • 6ピンWLPパッケージ(1.42mm × 0.83mm)のMAX38911を評価
  • 入力範囲:1.7V~5.5V
  • 出荷時プリセット出力電圧:0.8V~5.0V (ICを交換)
  • 出力電流:最大500mA
  • ジャンパで選択可能な動作モード
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品の詳細

MAX38911のWLP評価用キット(EVキット)は、WLPパッケージのMAX38911を評価します。MAX38911は低ノイズ、高PSRR pMOSリニア・レギュレータです。MAX38911のWLP EVキットは1.7V~5.5Vの入力範囲で動作し、0.8V~5.0V (50mVステップ)の出荷時にプリセットされた出力電圧範囲を提供し、最大500mAの電流を供給可能です。このEVキットにはMAX38911ANT+ (1.8V出力)が実装されています。

アプリケーション

  • デジタルカメラおよびオーディオデバイス
  • ポータブルアプリケーション用高性能センサー
  • 画像および高周波センサー
  • IoTセンサー
  • 携帯電話
  • ポータブルおよびバッテリ駆動機器
