MAX38890

新規設計に推奨

バックアップ・アプリケーション向けの2.5V～5.5V、5Aリバーシブル昇降圧レギュレータ

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.87
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • システム出力電圧範囲：2.5V～5.5V
  • スーパーキャパシタ電圧範囲：0.5V～5.5V
  • 閾値精度：±1%
  • バックアップと充電との間のヒステリシス：2.5%
  • ピーク・インダクタ電流制限：1A～5A
    • 外付け抵抗を使用し、ピーク・インダクタ電流を1A～5Aの範囲でピン設定可能
  • ピーク効率：94%（充電モードと放電モード）
  • レディ状態での静止電流：4μA
    • スーパーキャパシタ充電後に消費される静止電流はわずか4μA
  • レディ状態とバックアップ状態の出力
    • RDYフラグとBKBフラグがシステムにリアルタイムのステータスを提供
  • 3mm × 3mm、16ピンTQFNパッケージ
MAX38890
バックアップ・アプリケーション向けの2.5V～5.5V、5Aリバーシブル昇降圧レギュレータ

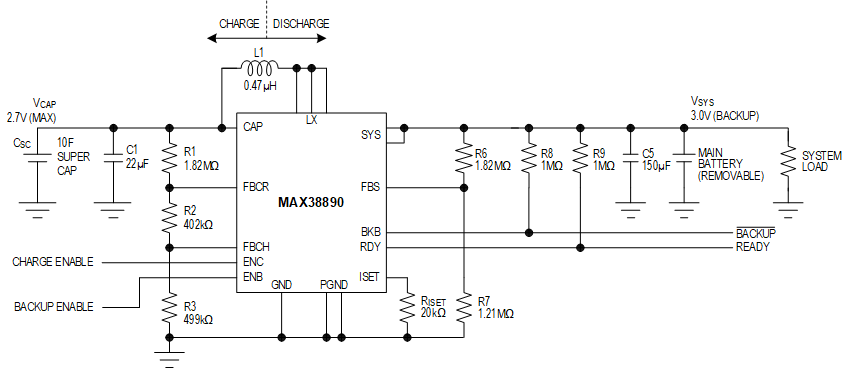

MAX38890 Simplified Application Diagram MAX38890 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX38890AEVKIT

MAX38890 3.0Vバックアップ電圧アプリケーションの評価用キット

今すぐ購入 詳細を表示

機能と利点

  • システム出力電圧範囲：2.5V～5.5V
  • スーパーキャパシタ電圧範囲：0.5V～5.5V
  • 最大5Aのピーク・インダクタ電流制限（充電モードおよびバックアップ・モード）
  • 抵抗により調整可能なVSYS電圧とVCAP電圧
  • 抵抗により調整可能な充電電流とバックアップ電流
  • 実績のある2層、2オンス銅PCBレイアウト
  • 小型のソリューション・サイズを実証
  • 組み立てとテストが完了済み

製品詳細

MAX38890A評価用キット（EVキット）は、MAX38890スーパーキャパシタ・バックアップ・レギュレータの評価を行います。このレギュレータは、スーパーキャパシタとシステム電源レールの間で電力を転送します。メイン・バッテリが存在し、システム電圧が充電に必要な最小システム電圧を超えた場合、MAX38890は最大平均電流2.5Aでスーパーキャパシタを充電します。

スーパーキャパシタの充電が完了した後は、回路が消費する電流はわずか4μAで、スーパーキャパシタのレディ状態が維持されます。メイン・バッテリが取り外されると、MAX38890はスーパーキャパシタから電力を消費し、設定された最大ピーク・インダクタ電流5Aで、システム電圧を設定されたバックアップ電圧へと制御します。MAX38890は、最大スーパーキャパシタ電圧、システム・バックアップ電圧、ピーク充電、バックアップ・インダクタ電流を外部から設定することができます。
MAX38890AEVKIT
MAX38890 3.0Vバックアップ電圧アプリケーションの評価用キット

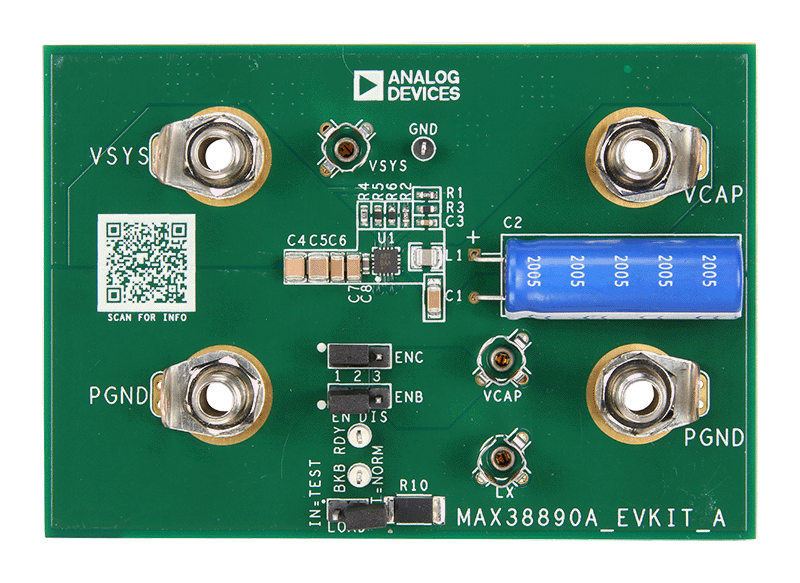

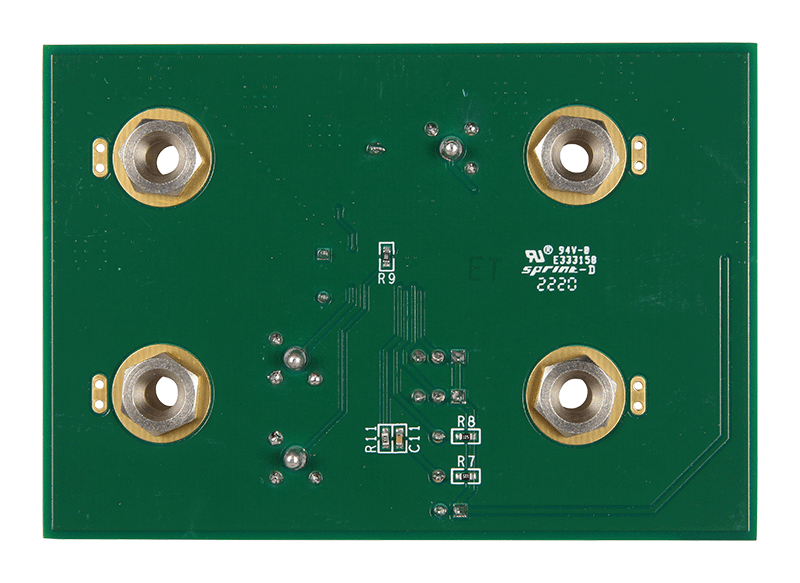

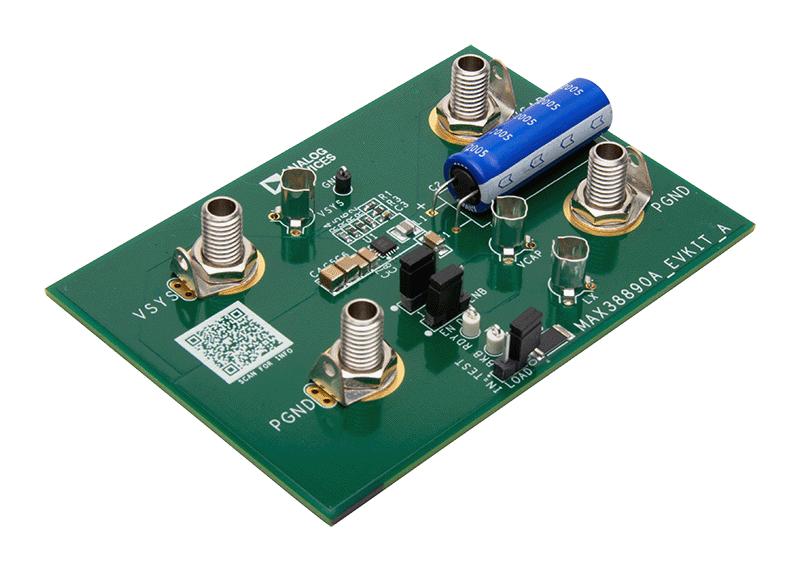

MAX38890AEVKIT Board Photo Angle MAX38890AEVKIT Board Photo Top MAX38890AEVKIT Board Photo Bottom
