MAX3747B

新規設計には非推奨

155Mbps～3.2Gbps、低電力SFPリミティングアンプ

OC-3～OC-48同期光ネットワーク(SONET)、ファイバチャネル、およびギガビットイーサネット光レシーバ用のデータ量子化器として機能する、155Mbps～3.2Gbps、低電力SFPリミティングアンプ

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.11
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Micrel SY88993Vとピンコンパチブル
  • 155Mbps～3.2Gbpsで動作
  • ゲイン：57dB以上
  • BER：10-12以下(入力振幅2mVP-Pにおいて)
  • 消費電流：18mA
  • スレッショルドがプログラマブルなチャッタフリーLOS検出
  • 出力DISABLE機能
  • PECLコンパチブル入力
MAX3747B
155Mbps～3.2Gbps、低電力SFPリミティングアンプ

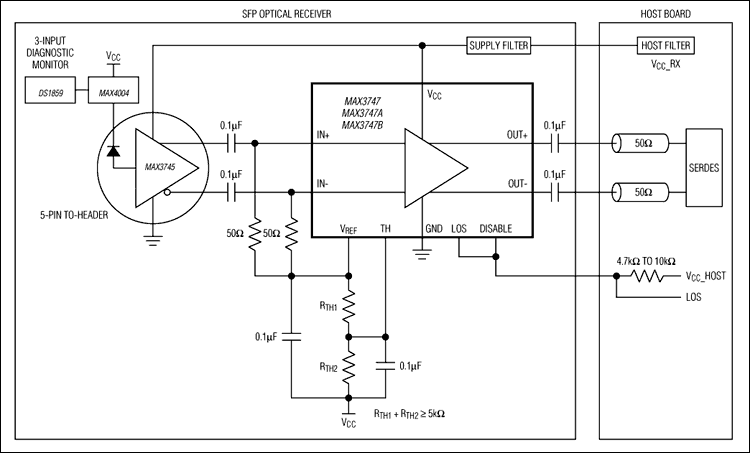

MAX3747、MAX3747A：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX3747EVKIT

MAX3747、MAX3747Aの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 独立した入出力電圧終端
  • すべての高速入出力にSMAコネクタ装備
  • LOS出力用のテストポイント
  • 完全実装および試験済み

製品詳細

MAX3747/3747Aの評価キット(EVキット)により、リミティングアンプMAX3747/3747Aの評価が容易になります。このEVキットを使って、このデバイスの全機能を試験することができます。MAX3747/3747Aへの50Ωに制御されたインピーダンスの伝送ラインを備えるSMAコネクタが、すべての入出力ポートに用意されています。このEVキットは、すべてのTTL信号用の入出力テストポイントおよびジャンパを備えています。

アプリケーション

  • 10G LX4トランシーバモジュール
  • 1G/2GファイバチャネルSFF/SFP光トランシーバモジュール
  • ギガビットイーサネットSFF/SFP光トランシーバモジュール
  • マルチレートOC-3～OC-48 FEC SFF/SFP光トランシーバモジュール

MAX3747BEVKIT

MAX3747Bの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 独立した入出力電圧終端
  • すべての高速入出力にSMAコネクタ装備
  • LOS出力用のテストポイント
  • 完全実装および試験済み

製品詳細

MAX3747Bの評価キット(EVキット)は、リミティングアンプのMAX3747Bの評価を容易にします。このEVキットによりこのデバイスの全機能を試験することができます。MAX3747Bへの50Ωに制御されたインピーダンスの伝送ラインを備えるSMAコネクタが、各入出力ポートに用意されています。

このEVキットは、すべてのTTL信号用の入出力テストポイントおよびジャンパを備えています。

アプリケーション

  • 10G LX4トランシーバモジュール
  • 1G/2GファイバチャネルSFF/SFP光トランシーバモジュール
  • ギガビットイーサネットSFF/SFP光トランシーバモジュール
  • マルチレートOC-3～OC-48 FEC SFF/SFP光トランシーバモジュール

MAX3747AEVKIT

MAX3747、MAX3747Aの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 独立した入出力電圧終端
  • すべての高速入出力にSMAコネクタ装備
  • LOS出力用のテストポイント
  • 完全実装および試験済み

製品詳細

MAX3747/3747Aの評価キット(EVキット)により、リミティングアンプMAX3747/3747Aの評価が容易になります。このEVキットを使って、このデバイスの全機能を試験することができます。MAX3747/3747Aへの50Ωに制御されたインピーダンスの伝送ラインを備えるSMAコネクタが、すべての入出力ポートに用意されています。このEVキットは、すべてのTTL信号用の入出力テストポイントおよびジャンパを備えています。

アプリケーション

  • 10G LX4トランシーバモジュール
  • 1G/2GファイバチャネルSFF/SFP光トランシーバモジュール
  • ギガビットイーサネットSFF/SFP光トランシーバモジュール
  • マルチレートOC-3～OC-48 FEC SFF/SFP光トランシーバモジュール
MAX3747EVKIT
MAX3747、MAX3747Aの評価キット
MAX3747BEVKIT
MAX3747Bの評価キット
MAX3747AEVKIT
MAX3747、MAX3747Aの評価キット
