MAX3738

新規設計には非推奨

消光比制御付き、155Mbps～4.25Gbps SFF/SFPレーザドライバ

1Gbps～4.25Gbpsのデータレートを備えた、マルチレートトランシーバモジュール用に設計された、消光比制御付きマルチレートレーザドライバ

データシート (Rev. 3) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 単一電源：+3.3V
  • 消費電流：47mA
  • 変調電流：85mA
  • バイアス電流：100mA
  • 自動パワー制御(APC)
  • 変調補償
  • 内蔵温度補償
  • AC結合用自己バイアス入力
  • グランド基準電流モニタ
  • レーザシャットダウンおよびアラーム出力
  • イネーブル制御およびレーザ安全機能

MAX3738は、データレートが1Gbps～4.25Gbpsのマルチレートトランシーバモジュール用に設計された+3.3Vレーザドライバです。部品点数を削減し、かつマルチレート動作を容易にするために、レーザはMAX3738にDC結合することができます。

レーザの消光比制御(ERC)は、自動パワー制御(APC)、変調補償、および内蔵熱補償の各機能を組み合わせて行われます。APCループは、平均光パワーを一定に保ちます。変調補償では、変調電流がバイアス電流に比例して増加します。これらの制御ループを熱補償と組み合わせて、温度変化と耐用期間に対して消光比が一定に保たれます。

MAX3738は、差動入力としてデータ信号を受け入れます。変調電流が5mA～60mA (最大85mA、AC結合)で、バイアス電流が最大100mAと広範囲であるため、MAX3738は光ファイバモジュールのFP/DFBレーザを駆動するのに最適です。外付け抵抗器がレーザ電流の所要レベルを設定します。MAX3738は、送信ディセーブル制御(TX_DISABLE)、シングルポイント障害に対する耐性、バイアス電流監視、および光電流監視を備えています。また、この製品は、障害ラッチ出力(TX_FAULT)を発生して、APCループが平均光パワーを所要レベルに保てなくなった場合などの障害を示します。MAX3738は、SFF-8472トランスミッタ診断およびSFP MSAタイミングの要件を満たしています。

MAX3738は、4mm x 4mmの24ピンThin QFNパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。

アプリケーション

  • 1Gbps/2Gbps/4GbpsファイバチャネルSFF/SFPおよびGBICトランシーバ
  • ギガビットイーサネットSFF/SFPおよびGBICトランシーバ
  • マルチレートOC-24～OC-48 FECトランシーバ
MAX3738
消光比制御付き、155Mbps～4.25Gbps SFF/SFPレーザドライバ

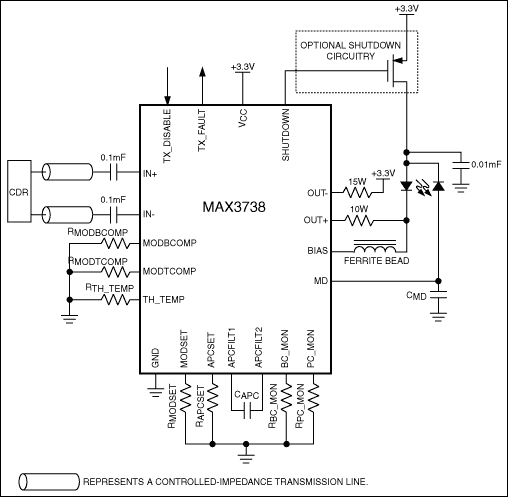

MAX3738：標準動作回路
