MAX3737

新規設計には非推奨

消光比制御付マルチレートレーザドライバ

155Mbps～2.7Gbpsのデータレートを備えた、マルチレートトランシーバモジュール用に設計された、消光比制御付きマルチレートレーザドライバ

データシート (Rev. 3)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 3.3V単一電源
  • 消費電流：47mA
  • 変調電流：85mA
  • バイアス電流：100mA
  • 自動パワー制御(APC)
  • 変調補償
  • 内蔵温度補償
  • AC結合用自己バイアス入力
  • グランド基準電流モニタ
  • レーザ保護、シャットダウン、およびアラーム出力

MAX3737は、データレートが155Mbps～2.7Gbpsのマルチレートトランシーバモジュール用に設計された3.3Vレーザドライバです。レーザは、部品数を減らしてマルチレート動作を容易にするためにMAX3737にDC結合することができます。

レーザの消光比制御(ERC)は、自動パワー制御(APC)、変調補償、内蔵の温度補償の各機能を組み合わせて行います。APCループは、平均光パワーを一定に維持します。変調補償は、変調電流をバイアス電流に比例させて増加させます。これらの制御ループは、温度補償と結合して温度と耐用寿命に対して光学的消光比を一定に保ちます。

MAX3737は、差動データ入力信号を受け入れます。MAX3737は、変調電流が5mA～60mA (最大85mA、AC結合)でバイアス電流が最大100mAと範囲が広いため、光ファイバモジュールのFP/DFBレーザを駆動するのに最適です。外付け抵抗器は必要なレーザ電流レベルを設定します。MAX3737は、送信ディセーブル制御(TX_DISABLE)、シングルポイントフォルトトレランス、バイアス電流監視、変調電流監視、および光電流監視の各機能を備えています。また、このデバイスは、APCループが必要レベルの平均光パワーを維持できない場合など、フォルトを表示するラッチ型障害出力(TX_FAULT)を提供します。MAX3737は、SFF-8472トランスミッタ自己診断とSFP MSAタイミングの要件を満たしています。

MAX3737は、5mm x 5mmの32ピンTQFNおよびQFNパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。

アプリケーション

  • 1Gbps/2GbpsファイバチャネルSFF/SFPおよびGBICトランシーバ
  • ギガビットイーサネットSFF/SFPおよびGBICトランシーバ
  • マルチレートOC-3～OC-48 FECトランシーバ
MAX3737
消光比制御付マルチレートレーザドライバ

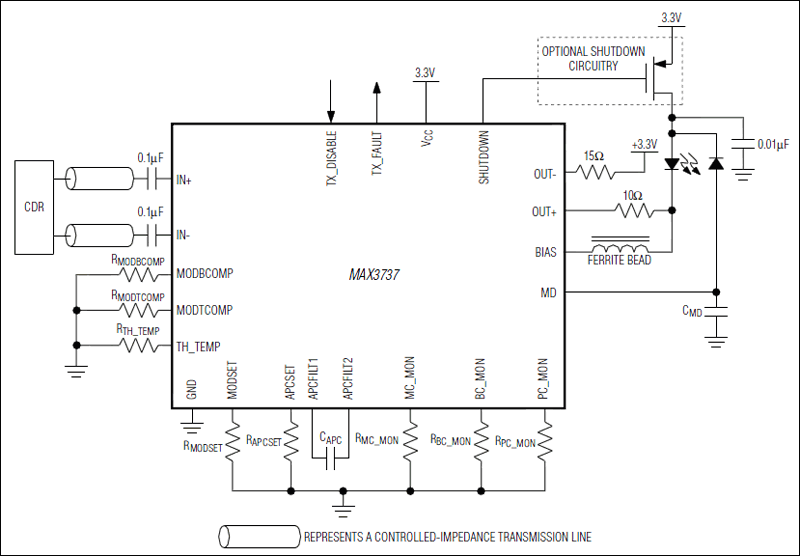

MAX3737：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 4

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 1
MAX3735
新規設計には非推奨 2.7Gbps、低電力SFPレーザドライバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

MAX3737EVKIT

MAX3737の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 完全実装および試験済み
  • 単一電源動作：+3.3V
  • AC結合回路を搭載
  • 光および電気的評価が可能

製品詳細

MAX3737の評価キット(EVキット)は、MAX3737の光および電気に関する完全評価を行う実装済み検証用ボードです。

このEVキットは、PCB上で光と電気の2つの独立した部分で構成されています。電気的評価部分の出力は、50Ω終端オシロスコープに接続可能なSMPコネクタにインタフェースされています。光評価部分の出力は、レーザ/モニタダイオードへの接続が可能な構成になっています。

アプリケーション

  • 1Gbps/2GbpsファイバチャネルSFF/SFPおよびGBICトランシーバ
  • ギガビットイーサネットSFF/SFPおよびGBICトランシーバ
  • マルチレートOC-3～OC-48 FECトランシーバ
MAX3737EVKIT
MAX3737の評価キット
