MAX35101

時間-デジタルコンバータ、アナログフロントエンド内蔵

すべて表示 showmore-icon

低システム消費電力による高精度低フロー測定

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.17
機能
  • 課金および漏れ検出用の高精度の流量測定
    • 時間-デジタル精度:最小20ps
    • 測定範囲:最大8ms
    • 2つのチャネル:シングルストップチャネル
  • 高精度温度測定によって正確な熱量および流量の計算が可能
    • 最大4つの2線式センサー
    • PT1000およびPT500 RTDに対応
  • デバイスおよびシステム全体の低電力によってバッテリ寿命を最大化
    • 低10µAのToF測定および125nA以下のデューティサイクル温度測定
    • イベントタイミングモードによってホストµCの介入を低減
  • システムの消費電力を最小化するオーバーヘッド
    • 単一電源動作:2.3V~3.6V
  • 高集積ソリューションによって部品数を最小限に抑えBOMコストを削減
    • データロギング用の8KB不揮発性フラッシュメモリ
    • リアルタイムクロック内蔵
    • 小型32ピンTQFPパッケージ(5mm x 5mm)
    • 動作温度:-40℃~+85℃
製品概要
show more Icon

MAX35101は、アンプおよびコンパレータを内蔵した時間-デジタルコンバータで、超音波熱メーターおよび流量計市場向けの完全なアナログフロントエンド(AFE)ソリューションとして設計されています。

このデバイスは、20psの計時精度および自動差分飛行時間(TOF)測定を備え、液体流量の計算の簡素化に寄与します。早期エッジ検出によって、一貫した波形での測定が確保され、精度が大幅に向上し、誤った測定値が排除されます。

ストップイネーブルウインドウを備えたマルチヒット機能によって、デバイスをアプリケーションに応じて微調整することができます。内蔵アナログスイッチ、オートゼロアンプ/コンパレータ、リアルタイムクロック(RTC)、および設定可能なレシーバ感度によって、最小の電気BOMソリューションを実現するためのアナログインタフェースおよび制御が提供されます。RTCは、周期的アルゴリズムを実行してマイクロプロセッサの相互動作を最小限に抑え、バッテリ寿命を延長する、設定可能なイベントタイミングモードを提供します。

内蔵の算術論理ユニットは、TOF差分測定値を提供します。設定可能なレシーバヒット積算器を利用してホストマイクロプロセッサのアクセスを最小限に抑え、それによって消費電流を最小限に抑えることができます。

温度測定用に、MAX35101は最大4つの2線式PT1000/500白金抵抗測温体(RTD)をサポートします。

簡素な4線式SPIインタフェースによって、任意のマイクロコントローラから目的の測定用にデバイスを効果的に設定することができます。

MAX35101は8KBの内蔵ユーザーフラッシュによって不揮発性設定可能で、不揮発性エネルギー使用データのロギングを提供することができます。設定はSPIコマンドによって任意の時点で復元することができます。

アプリケーション

  • 超音波ガスメーター
  • 超音波熱メーター
  • 超音波水道メーター

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.17

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX35101EHJ+
  • HTML
  • HTML
MAX35101EHJ+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 13, 2020

- 2040

TEST

MAX35101EHJ+

製造中

MAX35101EHJ+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 13, 2020

- 2040

arrow down

TEST

MAX35101EHJ+

製造中

MAX35101EHJ+T

製造中

評価用キット

評価用キット 1

reference details image

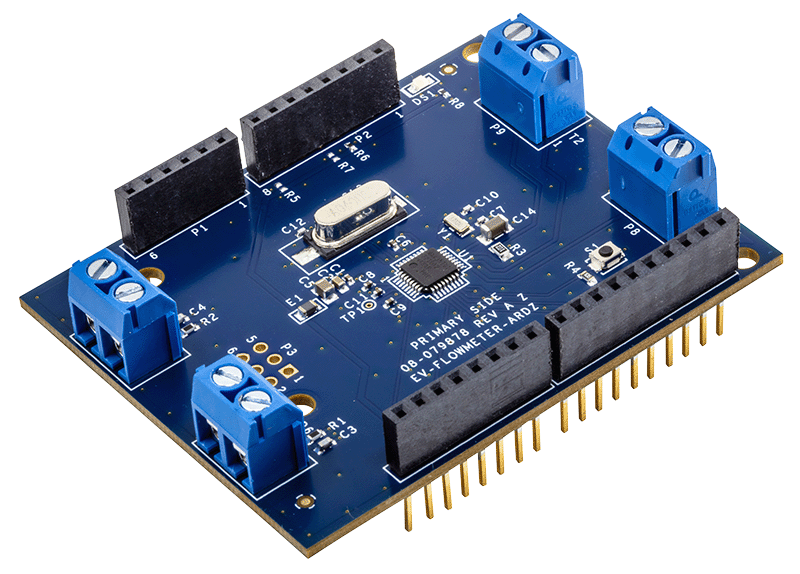

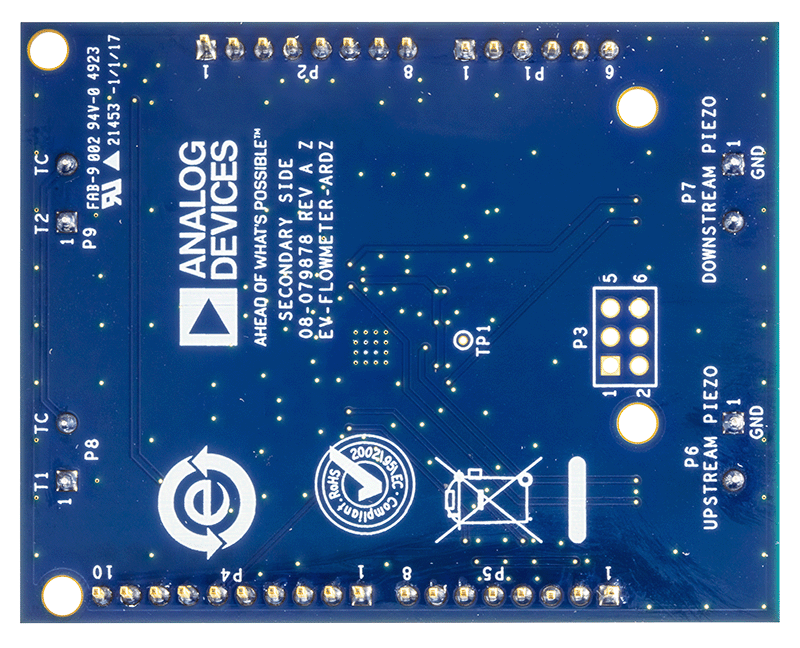

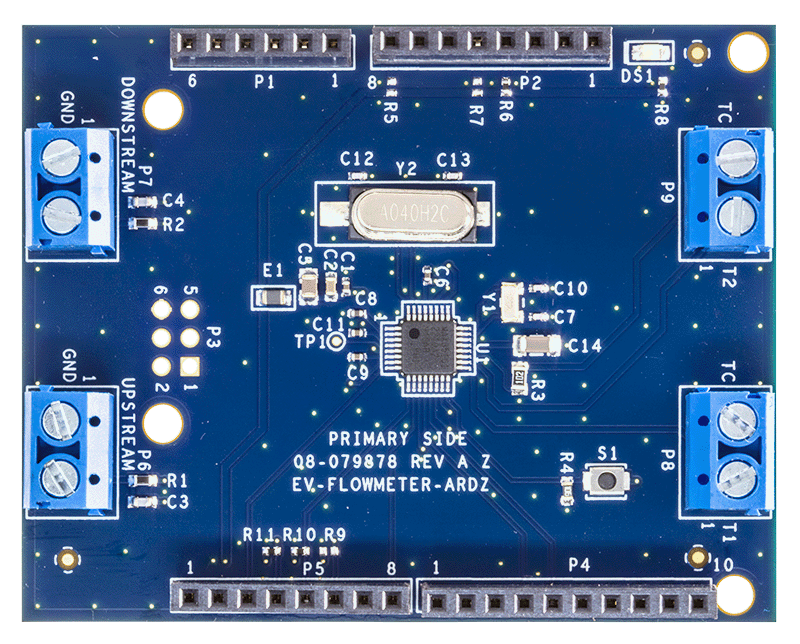

EV-FLOWMETER-ARDZ

Low-Power Heat and Flow Measurement Sensor

zoom

EV-FLOWMETER-ARDZ

Low-Power Heat and Flow Measurement Sensor

Low-Power Heat and Flow Measurement Sensor

機能と利点

  • High Accuracy Flow Measurement for Billing and Leak Detection
    • Time-to-Digital accuracy down to 20 ps
    • Measurement range up to 8 ms
    • Two Channels: single-stop channel
  • High Accuracy Temperature Measurement for Precise Heat and Flow Calculations
    • Up to four (4) 2-wire sensors
    • PT1000 and PT500 RTD support
  • Maximizes Battery Life with Low Device and Overall System Power
    • Low 10 μA ToF measurement and <125 nA duty-cycled temperature measurement
    • Event-timing mode reduces host microcontroller

製品の詳細

The EV-FLOWMETER-ARDZ sensor is an advanced and efficient solution for flow measurement, suitable for utility and industrial applications. The ultrasonic time-of-flight technology, coupled with the integrated functions of the MAX35101 Time-to-Digital Converter, addresses the limitations of mechanical flow meters and offers improved accuracy and longevity.

This reference design serves as a platform for developing customized heat or flow meters.

APPLICATIONS

  • Ultrasonic Heat Meters
  • Ultrasonic Water Meters
  • Ultrasonic Gas Meters
  • Utility Metering
  • Environmental Monitoring
