MAX3509

アップストリームCATVアンプ

すべて表示 showmore-icon

ケーブルアップストリームアンプ、5MHz~65MHzで66dBmV出力レベルを提供

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • パワーアップ/ダウン時の超低過渡:25mV (typ) (66dBmV出力時)
  • 単一電源動作
  • 出力レベル範囲:12dBmV以下~67dBmV (QPSK)
  • 1dB刻みのプログラマブル利得
  • 低送信出力ノイズフロア:-41dBmV (160kHz BW)
  • 低送信ディセーブル出力ノイズ:-70dBmV
  • シャットダウンモード
製品概要
show more Icon

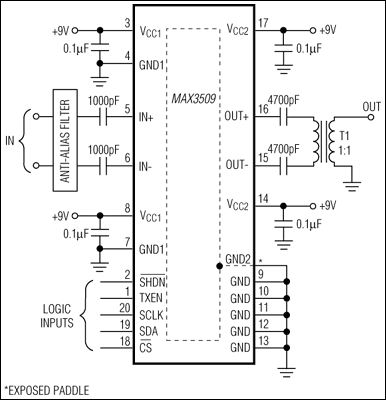

MAX3509は、CATVアップストリームアプリケーション用のプログラマブルパワーアンプです。本デバイスは、1:1トランスを通じて最大66dBmVのQPSKを出力します。また、3線ディジタルシリアルバスによる可変利得を特長とします。利得は1dB単位で制御できます。動作周波数範囲は5MHz~65MHzとなっています。

MAX3509は、TDMA機器のバースト間でデバイスをハイアイソレーション状態にする送信ディセーブルモードを提供します。このモードでは、アナログ機能が全てシャットダウンされ、出力ノイズと消費電力を最小にします。送信ディセーブルモードへの入出時の過渡は、最大利得時で25mV以下です。また、消費電流は7.8mAに低減します。

もう1つのパワーダウンモードも使用できます。シャットダウンモードは全ての回路をディセーブルし、消費電流を1µA以下に抑えます。

MAX3509は20ピンTSSOP-EPパッケージで提供されており、拡張工業用温度範囲(-40℃~+85℃)で動作します。

アプリケーション

  • ケーブルモデム
  • CATVインフラ
  • CATVステータスモニタ
  • OPENCATVセットトップボックス
  • ケーブルを用いた通話システム
