MAX3316E

製造中

±15kV ESD保護、2.5V、1µA、460kbps、RS-232対応トランシーバ

低電力シャットダウン機能付き、最低+2.25VまでRS-232対応動作

データシート (Rev. 1)

製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$4.19

Viewing:

製品情報

RS-232入出力ピンのESD保護
- ±15kV ヒューマンボディモデル
- ±8kV IEC 1000-4-2、接触放電法
- ±15kV IEC 1000-4-2、エアギャップ放電法
動作消費電流：300µA
レシーバがアクティブ状態での1µAの低電力シャットダウン
保証データレート：460kbps
保証スルーレート：4V/µs
RS-232コンパチプル：最小2.25Vまで

MAX3316E～MAX3319Eは、2.5Vの電源で駆動するRS-232コンパチブルトランシーバです。これらの製品は、シャットダウン(MAX3317E)、AutoShutdown Plus™ (MAX3318E/MAX3319E)、および強化された静電放電(ESD)保護等の機能を備えています。トランスミッタ出力およびレシーバ入力は、IEC 1000-4-2エアギャップ放電法で±15kVまで、IEC 1000-4-2接触放電法で±8kVまで、ヒューマンボディモデルで±15kVまで保護されています。

いずれのデバイスも460kbpsのデータレートで動作することが保証されています。これらのトランシーバはマキシム独自の低ドロップアウトトランスミッタ出力段を備えており、デュアルチャージポンプを使用した+2.25V～+3.0Vの電源でRS-232コンパチブル動作を可能にしています。チャージポンプは僅か4つの0.1µFコンデンサしか必要としません。MAX3318E/MAX3319E はロジックレベル出力(READY)を備えており、チャージポンプが安定してデバイスの送信準備ができると、READYがオンになります。

MAX3318E/MAX3319Eは、マキシムの画期的なAutoShutdown Plus機能により、僅か1µAの消費電流を実現しています。RS-232ケーブルの接続が切断されるか、接続されている周辺機器のトランスミッタが非アクティブの状態で30秒以上経過すると、自動的に低電力シャットダウンモードになります。これらのデバイスは、いずれかのトランスミッタまたはレシーバの入力で有効な遷移が検出されると再びオンになります。AutoShutdown Plus機能により、既存のBIOSやオペレーティングシステムを変更せずに電力を節約できます。MAX3317Eは、アクティブローSHDNをローに駆動することによって1µAのシャットダウンモードに切り換わります。MAX3317Eのレシーバはシャットダウン中アクティブのままになり、僅か1µAの消費電流で、モデム等の外部デバイスを監視することができます。

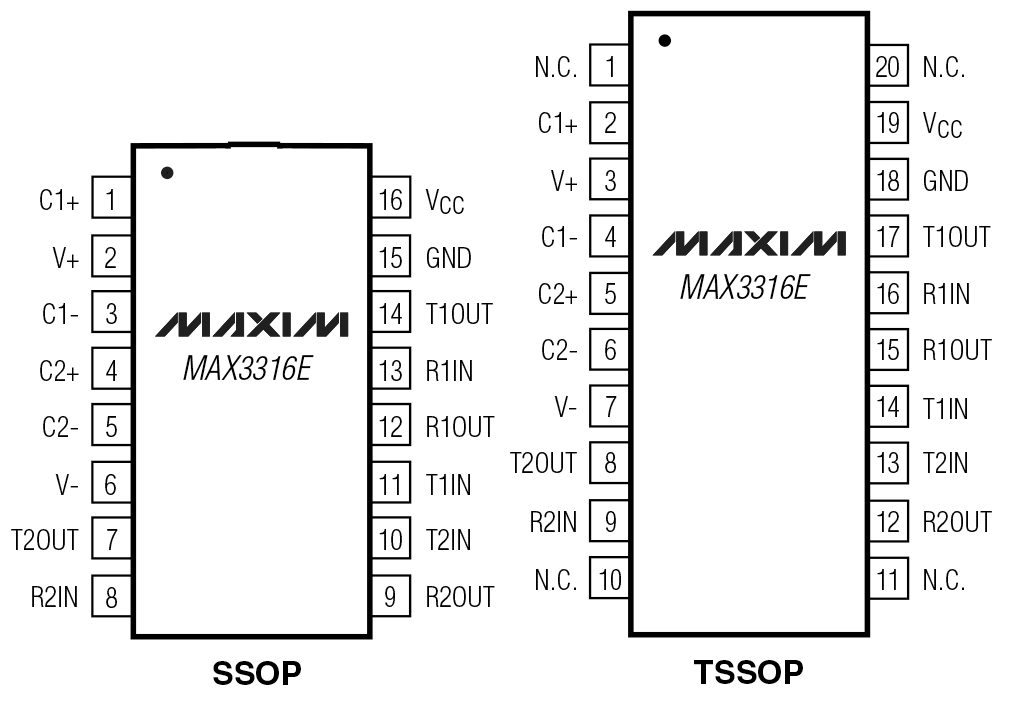

これらのデバイスは次の省スペースパッケージで提供されています：MAX3316E (16ピンSSOPおよび20ピンTSSOP)、MAX3317E/MAX3318E (20ピンSSOPおよび20ピンTSSOP)、およびMAX3319E (16ピンSSOP)。

アプリケーション

携帯電話
全地球測位システム(GPS)
ハンドヘルド電子ブック
ハンドヘルド機器(PDA、パームトップ)
ハンディターミナル
ページャ
パームトップコンピュータ

製品モデル: 6
1Ku当たりの価格: 最低価格：$4.19

ドキュメント

データシート 2

MAX3316E-MAX3319E: ±15kV ESD-Protected, 2.5V, 1µA, 460kbps, RS-232-Compatible Transceivers Data Sheet (Rev.1) 09/28/2000

MAX3316E-MAX3319E_jp: ±15kV ESD保護、2.5V、1µA、460kbps、RS-232対応トランシーバ Data Sheet (Rev.1) 02/07/2006

技術記事 3

Lower the Supply Current in Your RS-232 System 12/27/2002

Lower the Supply Current in Your RS-232 System 07/17/2002

Design Considerations for Data-Lump Cables 11/19/2001

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX3316ECAE+	16-SSOP-5.3_MM	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX3316ECAE+T	16-SSOP-5.3_MM	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX3316ECUP+	Thin Shrink Small-Outline Package	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX3316ECUP+T	Thin Shrink Small-Outline Package	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX3316EEAE+	16-SSOP-5.3_MM	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX3316EEAE+T	16-SSOP-5.3_MM	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
