+3.0V電源、EIA/TIA-232およびV.28/V.24通信インタフェースデバイスのMAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246Eは、低消費電力、高データレートおよび、ESD保護強化機能が特長です。このESDに対する強化機能では、IEC 1000-4-2気中放電を用いて±15kV、IEC 1000-4-2接触放電を用いて±8kV (MAX3246Eでは±9kV)、ヒューマンボディモデルを用いて±15kVに対してすべてのトランスミッタ出力とレシーバ入力を保護します。MAX3237EのロジックとレシーバI/Oピンは、上記規格に従って保護されますが、トランスミッタ出力ピンは、ヒューマンボディモデルを用いた±15kVに対して保護されます。

独自の低ドロップアウトトランスミッタ出力段は、+3.0V～+5.5V電源で内部デュアルチャージポンプを使用して真のRS-232動作を行います。チャージポンプは、4個の小型0.1µFコンデンサがあれば+3.3V電源で動作します。各デバイスは、250kbpsのデータレートで確実に動作し、その間RS-232出力レベルを維持します。MAX3237Eは、通常動作モードでは250kbpsで、またMegaBaud™モードでは1Mbpsで確実に動作し、その間RS-232対応出力レベルを維持します。

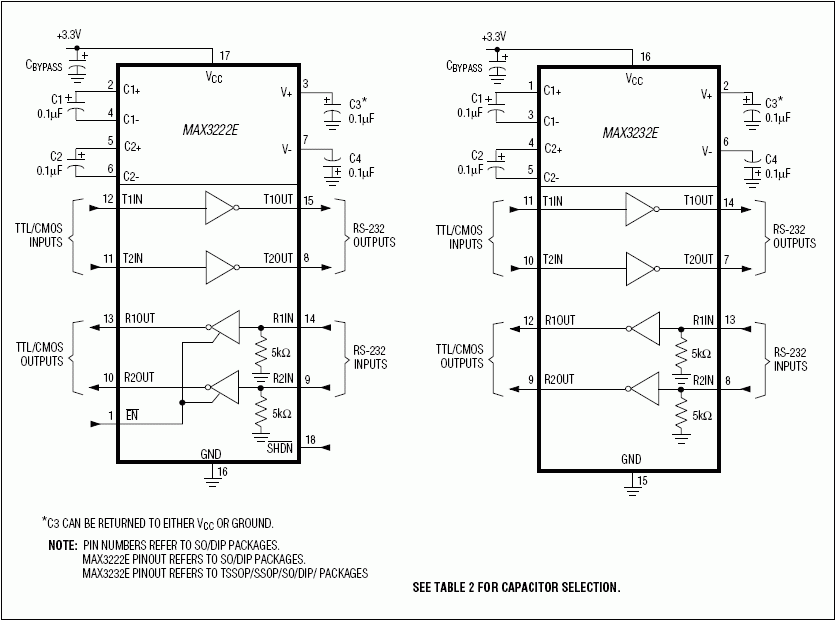

MAX3222E/MAX3232Eは、2個のレシーバと2個のトランスミッタを備えています。MAX3222Eは、バッテリ駆動携帯機器の消費電力を低減する1µAシャットダウンモードを備えています。MAX3222Eレシーバは、シャットダウンモードでもアクティブな状態を保つので、わずか1µAの消費電流で外付けデバイスを監視することができます。MAX3222EとMAX3232Eは、それぞれ業界標準MAX242およびMAX232とピン、パッケージ、および機能コンパチブルです。

MAX3241E/MAX3246Eは、ノートブックとサブノートブックコンピュータ用に設計された完全なシリアルポート(3個のドライバ/5個のレシーバ)です。MAX3237E (5個のドライバ/3個のレシーバ)は、高速データ転送を必要とする周辺装置アプリケーションに最適です。これらのデバイスは、すべてのレシーバがアクティブ状態のシャットダウンモードが特長で、このモードでの消費電流はわずか1µA (MAX3241E/MAX3246E)もしくは10nA (MAX3237E)です。

MAX3222E、MAX3232E、MAX3241Eは、省スペースのSO、SSOP、TQFNおよびTSSOPパッケージで提供されます。MAX3237Eは、SSOPパッケージで提供されます。MAX3246Eは、超小型6 x 6 UCSP™パッケージで提供されます。

アプリケーション

• バッテリ駆動機器
• 携帯電話データケーブル
• 携帯電話/スマートフォン
• ノートブック、サブノートブック、およびパームトップコンピュータ
• プリンタ
• XDSLモデム
