特長
- 1つのローカル温度検出チャンネルと4つのリモート温度検出チャンネル
- リモート温度計測の精度：±1°C（-40°C～+125°C）
- リモート温度計測の範囲：-64°C～+150°C
- リモート・チャンネルの抵抗キャンセル：最大300Ω
- 低ベータ・トランジスタの補償
- 2つのプログラム可能なアラーム温度閾値
- 12ビット（0.0625°C）分解能
- 8つの選択可能なターゲット・アドレス
- 様々なマイクロコントローラに対応する柔軟なI2C/SMBusインターフェース
- 最大1.311の理想係数
- 設定とフォルト・ログに役立つNVM
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

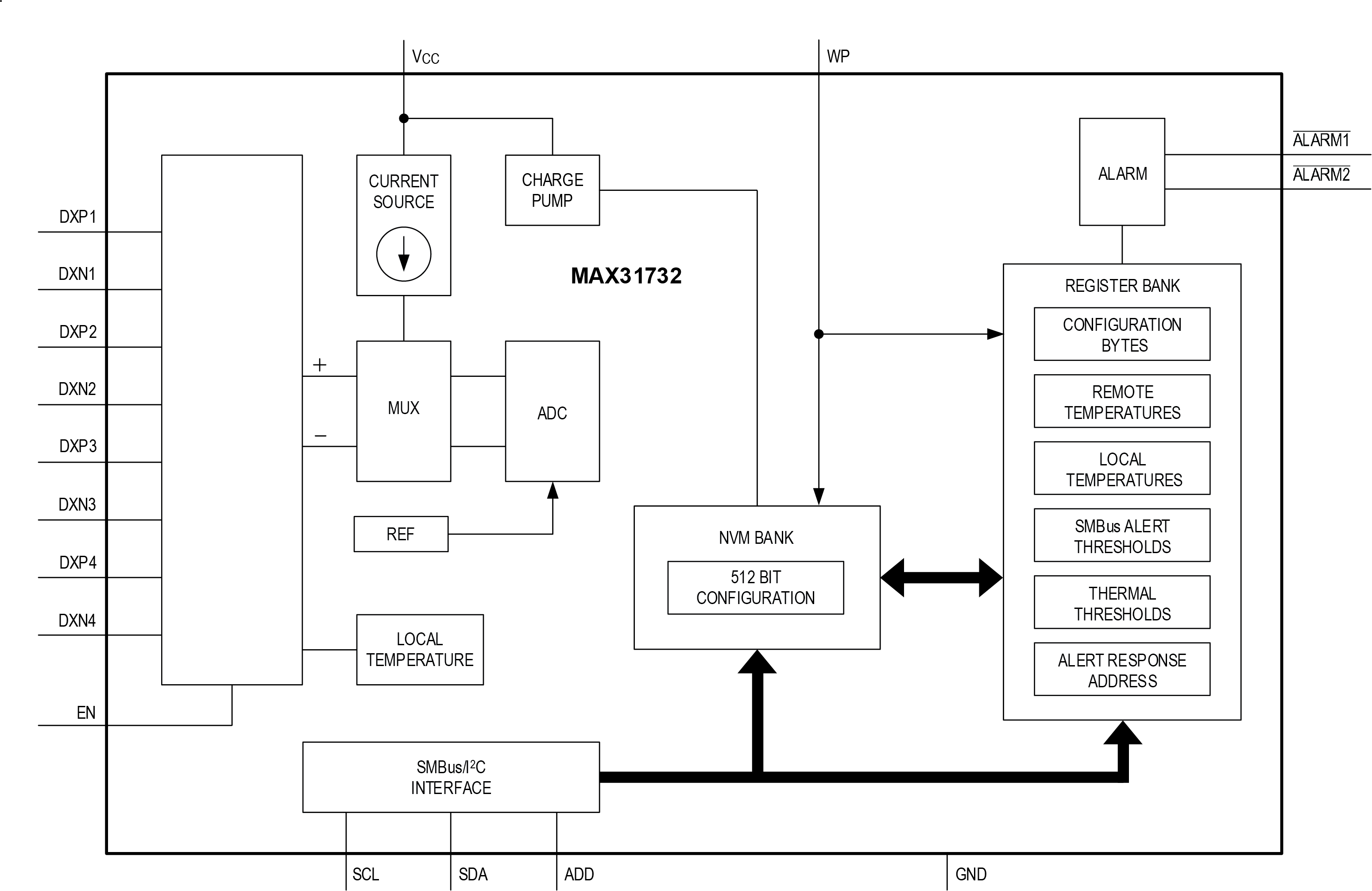

MAX31732は、このデバイス自体の温度と、最大4つの外部ダイオード接続トランジスタの温度をモニタするマルチチャンネル温度センサーです。抵抗キャンセル機能は、外部サーマル・ダイオードとMAX31732間の直列抵抗（最大300Ω）を補償し、ベータ補償は、低ベータ・センシング・トランジスタに起因する温度計測誤差を修正します。またこのセンサーでは、0.9844～1.311の理想係数が得られます。
MAX31732は、2個のオープン・ドレイン・アクティブ・ロー・アラーム出力、ALARM1とALARM2を備えています。チャンネルの測定温度がそれぞれのプライマリ過熱／低温閾値レベルを超えると、ALARM1がローにアサートされ、対応するサーマル・ステータス・レジスタにステータス・ビットが設定されます。チャンネルの測定温度がセカンダリ過熱／低温閾値レベルを超えると、ALARM2がローにアサートされ、対応するサーマル・ステータス・レジスタにステータス・ビットが設定されます。最高温度レジスタにより、コントローラは最も高温のチャンネルの温度を取得できます。
512ビットの不揮発性メモリ（NVM）により、MAX31732は、ソフトウェア／ファームウェアの介入なしに電源投入時に設定レジスタをプログラムできます。後でさらに分析できるように、このNVMは各リモート・チャンネルとローカル・チャンネルの障害温度も取得します。
2線式シリアル・インターフェースは、温度データの読み取りと温度閾値のプログラミングのために、SMBusプロトコル（書き込みバイト、読み取りバイト、送信バイト、受信バイト）を受け取ります。アドレス選択入力（ADD）を使用して、使用可能な8つのターゲット・アドレスのいずれかを選択できます。アドレス選択入力は、グラウンドに接続することも、接地抵抗に接続することもできます。

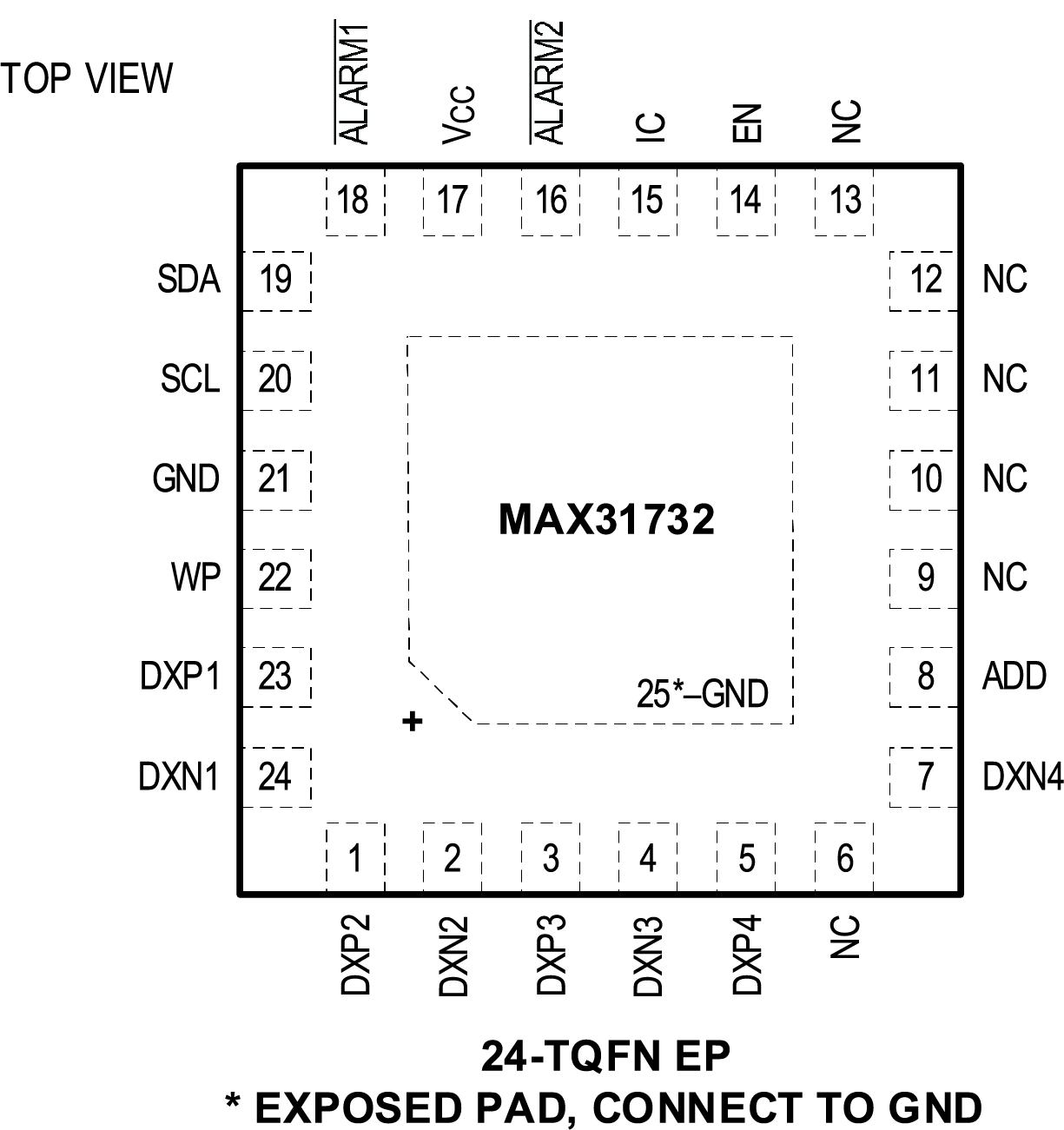

動作温度範囲は-40°C～+125°C、入力電源範囲は3.0V～3.6Vと指定されています。MAX31732は、24ピン、4mm x 4mm TQFNパッケージで提供されます。
アプリケーション
- オンチップCPU、ASIC、SOC、FPGAダイオード、またはリモート・ディスクリート・ダイオードの温度測定
- 産業用温度管理
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$2.96
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
参考資料 1
ビデオ
1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX31732ATG+ |
24-TQFN-4X4X0.75
|
|
|
| MAX31732ATG+T |
24-TQFN-4X4X0.75
|
|
- MAX31732ATG+
- ピン／パッケージ図
-
24-TQFN-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX31732ATG+T
- ピン／パッケージ図
-
24-TQFN-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1
MAX31732EVKIT
4チャンネル温度センサー
製品の詳細

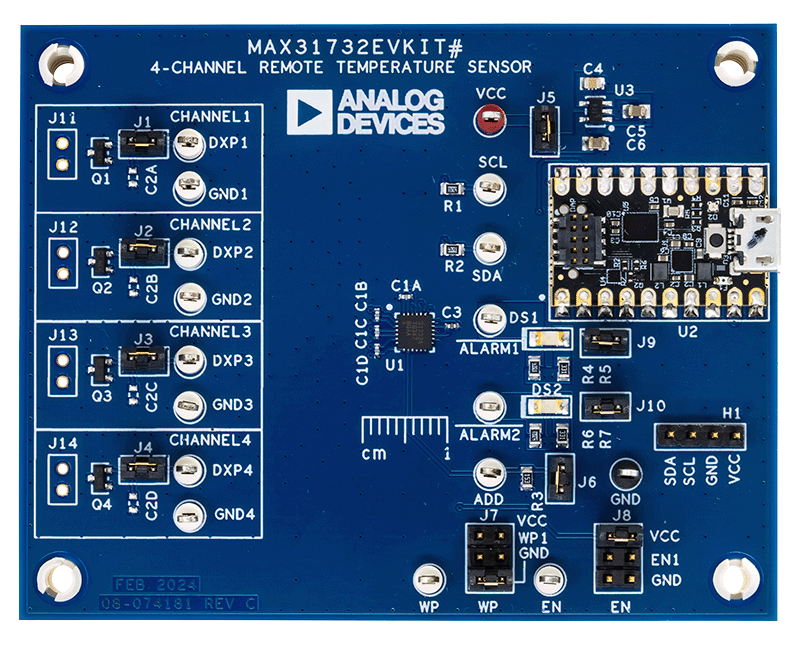

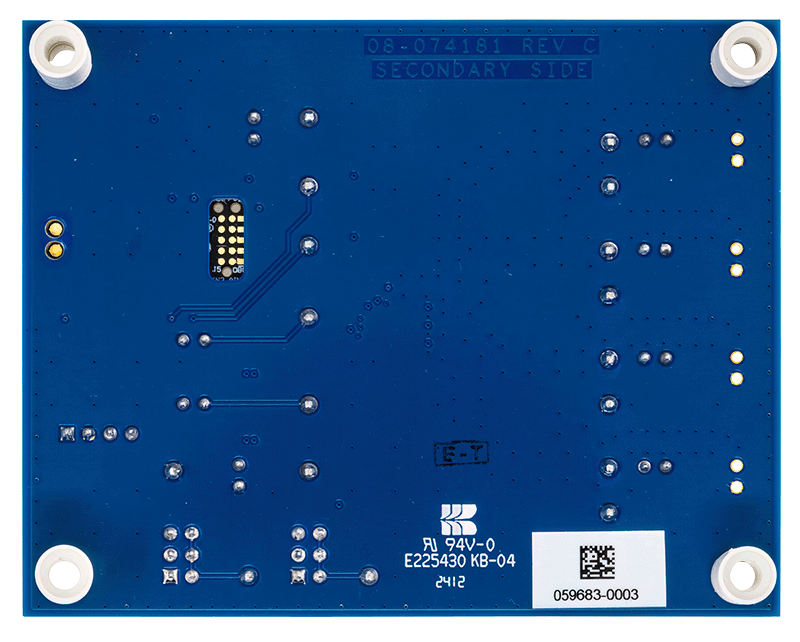

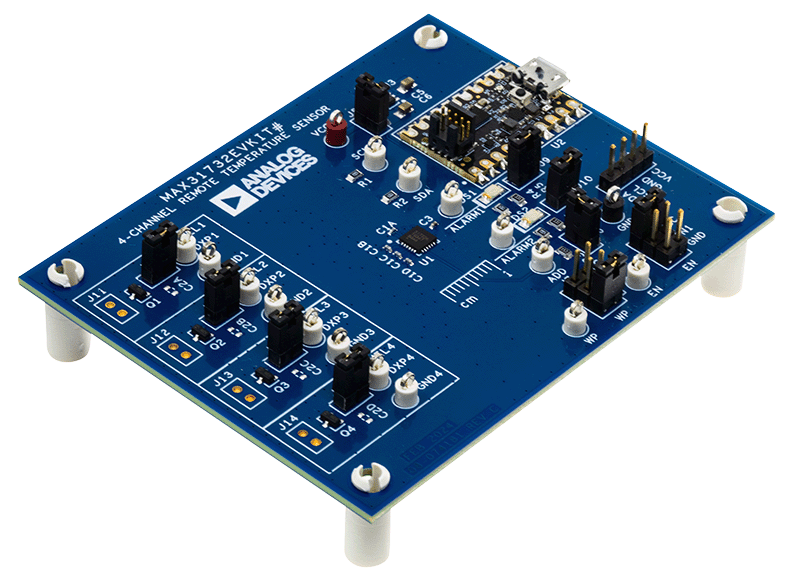

MAX31732評価用キット（EVキット）は、MAX31732の評価に必要なハードウェアおよびソフトウェアのグラフィカル・ユーザ・インターフェース（GUI）を備えています。MAX31732は、自身のローカル温度と、4つのリモート・ダイオード接続トランジスタの温度をモニタするマルチチャンネル温度センサーです。
MAX31732は-40°C～+125°Cの動作温度範囲で仕様規定されており、Micro-USB Type-Bケーブルによって供給される3.3V電源で駆動されます。4mm x 4mm 24-TQFNパッケージで提供されます。
このEVキットには、実装済みのMAX31732、クワッド外付けダイオードが接続されたトランジスタ、USB-SMBus/I2Cインターフェースとして使用されるMAX32625 PICOボード（U2に実装済み）が含まれます。MAX32625 PICOボードとMicro-USB Type-Bケーブルを介してPCに接続します。
このEVキットは多用途で使いやすく、USB電源で動作します。プリント回路基板（PCB）レイアウトは慎重に設計され、組み立てられ、テストされています。このEVキットのGUIを使用するには、Windows® 7以降のオペレーティング・システムが必要です。
この回路ボードの設計ファイルが提供されています。
