MAX6581

精度±1℃、8チャネル温度センサー

すべて表示 showmore-icon

コストとスペースを削減(最高7個の外部温度、およびダイ温度を監視)

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.57
機能
  • 8チャネルで7つのリモートおよび1つのローカル温度を測定
  • 11ビット、0.125℃の分解能
  • 高精度:+60℃~+100℃で±1℃ (max) (リモートチャネル)
  • リモート温度範囲:-64℃~+150℃
  • 設定可能な温度過冷/温度過昇アラート
  • SMBus/I²C対応インタフェース
  • 2つのオープンドレインアラーム出力(アクティブローALERTおよびアクティブローOVERT)
  • すべてのリモートチャネルで抵抗の相殺が可能
製品概要
show more Icon

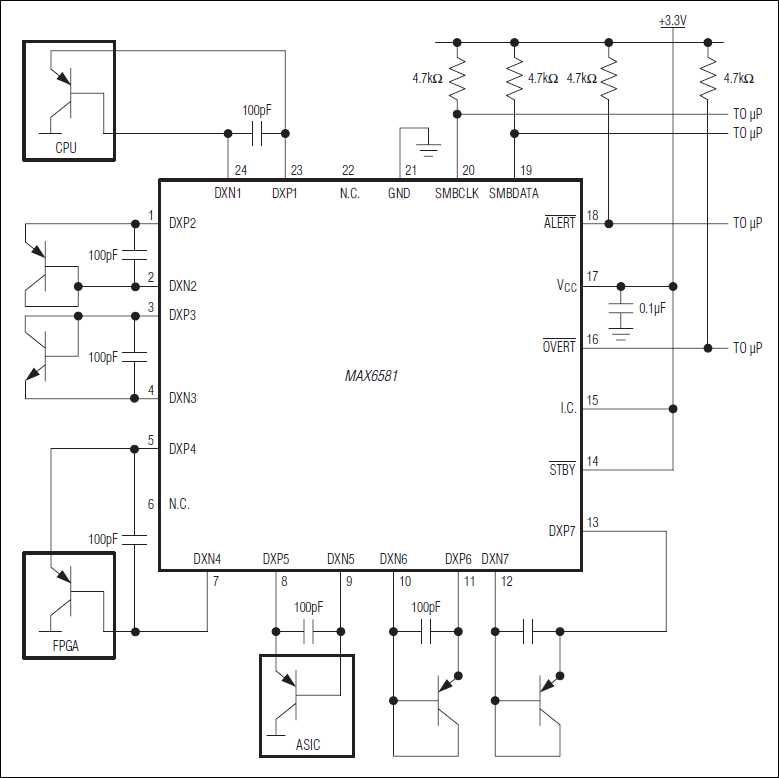

高精度マルチチャネル温度センサーのMAX6581は、自身の温度および最大7つまでの外部のダイオード接続トランジスタの温度を監視します。すべての温度チャネルが、設定可能なアラートおよび温度過昇スレッショルドを備えています。各チャネルの温度測定値がそれぞれのスレッショルドを超えた場合、ステータスレジスタのうちの1つに1つのステータスビットが設定されます。2つのオープンドレインアラーム出力(アクティブローALERTおよびアクティブローOVERT)が、各ステータスレジスタのこれらのビットに対応してアサートされます。

すべてのチャネルで抵抗の相殺が利用可能であり、回路基板トレースおよびサーマルダイオードの高い直列抵抗を補償します。

2線式シリアルインタフェースは、温度データの読取りおよびアラームスレッショルドの設定を行うために、SMBusのプロトコル(バイト書込み、バイト読取り、バイト送信、およびバイト受信)をサポートしています。

MAX6581は-40℃~+125℃の動作温度範囲での動作が保証されており、エクスポーズドパッドを備えた24ピン、4mm x 4mmのTQFNパッケージで提供されます。

アプリケーション

  • データ通信
  • デスクトップコンピュータ
  • ノートブックコンピュータ
  • サーバ
  • ワークステーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX6581TG98+
  • HTML
  • HTML
MAX6581TG98+T
  • HTML
  • HTML
MAX6581TG9A+
  • HTML
  • HTML
MAX6581TG9A+T
  • HTML
  • HTML
MAX6581TG9C+
  • HTML
  • HTML
MAX6581TG9C+T
  • HTML
  • HTML
MAX6581TG9E+
  • HTML
  • HTML
MAX6581TG9E+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX6581TG98+

製造中

MAX6581TG98+T

製造中

MAX6581TG9A+

製造中

MAX6581TG9A+T

製造中

MAX6581TG9C+

製造中

MAX6581TG9E+

製造中

MAX6581TG9E+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX6581TG98+

製造中

MAX6581TG98+T

製造中

MAX6581TG9A+

製造中

MAX6581TG9A+T

製造中

MAX6581TG9C+

製造中

MAX6581TG9E+

製造中

MAX6581TG9E+T

製造中

評価用キット

評価用キット 1

MAX6581EVKIT

MAX6581の評価キット

zoom

MAX6581EVKIT

MAX6581の評価キット

MAX6581の評価キット

機能と利点

  • 7つのリモート温度センサー
  • ローカル温度センサー
  • 設定可能な温度過冷/温度過昇アラート
  • 2つのオープンドレインアラーム出力(アクティブローALERTとアクティブローOVERT)
  • SMBus™/I²Cコマンドを生成するマイクロコントローラ内蔵
  • 使いやすいメニュー方式のソフトウェア
  • 完全実装および試験済み

製品の詳細

MAX6581の評価キット(EVキット)は、8チャネル温度センサーのMAX6581の評価に使用される実装および試験済みPCBです。このデバイスは、自身のダイ温度と最大7つの外付けダイオード接続トランジスタの温度を監視します。この製品は、温度を、2線式シリアルバスを介してアクセス可能な8ビットまたは11ビットの2線式シリアルデータに変換します。

また、このEVキットは、Windows® 2000、Windows XP®、およびWindows Vista®対応のソフトウェアも備え、デバイスの各機能を実行するシンプルなユーザーインタフェースを提供します。プログラムは、メニュー方式で、制御ボタンやステータス表示を完備したグラフィカルユーザインタフェース(GUI)を備えています。

アプリケーション

  • データ通信
  • デスクトップコンピュータ
  • ノートブックコンピュータ
  • サーバ
  • ワークステーション
