MAX2771

マルチバンドユニバーサルGNSSレシーバ

すべて表示 showmore-icon

マルチ衛星/マルチバンド対応、および優れたRF性能によって最高の位置精度を実現

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • マルチ衛星対応
    • GPS、Galileo、GLONASS、BeiDou、IRNSS、QZSS、SBAS
  • マルチバンド対応
    • L1、L2、L5、E1、E5、E6、B1、B2、B3
  • 設定可能なIF帯域幅:2.5MHz、4.2MHz、8.7MHz、16.4MHz、23.4MHz、36MHz
    • 高精度アプリケーション(GPS L5、Galileo E5など)用に広帯域の搬送波に対応
  • 低IFまたはゼロIFモードで動作
    • 設定可能なIF中心周波数
  • VCO内蔵のフラクショナルNシンセサイザで広範囲のリファレンス周波数に対応
  • 内蔵LNAによって複数の帯域に対応
  • 1.4dBのカスケード雑音指数と110dBのカスケード利得(PGAの利得制御範囲:59dB)
  • 水晶発振器内蔵
  • 電源電圧範囲:2.7V~3.3V
  • RoHS準拠、鉛フリー、28ピンTQFNパッケージ(5mm × 5mm)
製品概要
show more Icon

MAX2771は、単一チップでE5/L5、L2、E6、E1/L1帯域およびGPS、GLONASS、Galileo、QZSS、IRNSS、およびBeiDouナビゲーション衛星システムをカバーする、次世代のグローバルナビゲーション衛星システム(GNSS)レシーバです。

マキシムの最先端の低電力SiGe BiCMOSプロセス技術に基づいて設計されたMAX2771は、低コストで最高の性能と集積度を提供します。チップには、デュアル入力LNAおよびミキサと、それに続くフィルタ、PGA、およびマルチビットADCを含む、完全なレシーバチェーンとともに、フラクショナルN周波数シンセサイザ、および水晶発振器が内蔵されています。このレシーバの総カスケード雑音指数は、わずか1.4dBです。

MAX2771は、モノリシックフィルタを内蔵することによって外付けのIFフィルタがまったく不要となり、少ない外付け部品数のみで、完全な低コストGNSS RFレシーバソリューションを構成することができます。

MAX2771は、業界でも最もフレキシブルなレシーバです。内蔵のデルタシグマフラクショナルN周波数シンセサイザによって、ホストシステムで利用可能な任意のリファレンスまたは水晶周波数で動作しながら、±30Hz以内(fXTAL = 32MHz)の高精度でIF周波数を設定することができます。このADCは、IとQの両方のチャネル用に1ビットまたは2ビットの量子化ビット数、またはIチャネル用に最大3ビットの量子化ビット数でCMOSロジックレベルを出力します。内蔵ADCをバイパスし、アナログIおよびQ信号を出力して外部ADCでサンプリングすることが可能です。アナログ監視機能が提供され、内蔵ADCサンプルとIアナログ信号を同時に出力することができます。

MAX2771は、エクスポーズドパッドを備えた28ピンTQFNパッケージ(5mm × 5mm)で提供されます。

アプリケーション

  • デジタルスチルカメラおよびカムコーダ
  • ラップトップおよびネットブック
  • 位置情報対応型携帯電話
  • PND (パーソナルナビゲーションデバイス)
  • ソフトウェアGPS
  • 測量機器
  • テレマティクス(資産トラッキング、在庫管理) ● 船舶/航空ナビゲーション
  • 車両トラッキングおよびフリート管理

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX2771ETI+
  • HTML
  • HTML
MAX2771ETI+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

WAFER FAB

MAX2771ETI+

製造中

MAX2771ETI+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2771ETI+

製造中

MAX2771ETI+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

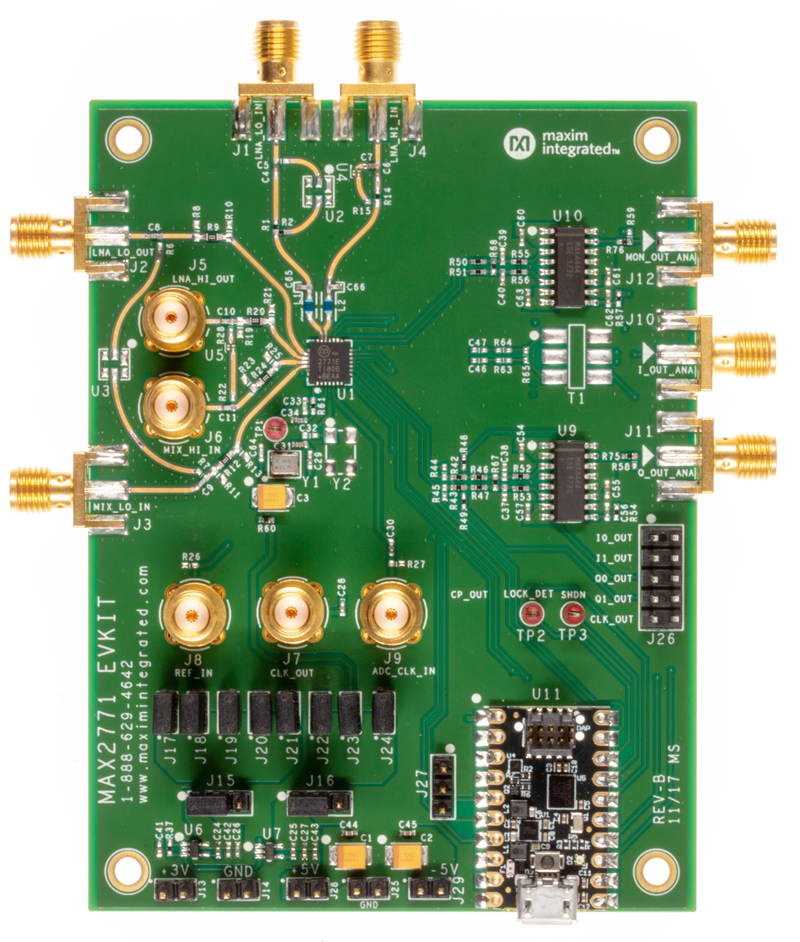

MAX2771EVKIT

MAX2771の評価キット

zoom

MAX2771EVKIT

MAX2771の評価キット

MAX2771の評価キット

機能と利点

  • MAX2771 ICの簡便な評価
  • 単一電源動作:+2.7V~+3.3V
  • RFおよびベースバンド入出力用の50Ω SMAコネクタ
  • 重要なペリフェラル部品完備
  • PCとのインタフェース用のMicro-USBポート

製品の詳細

MAX2771の評価キット(EVキット)は、単一チップでL1、L2、L5、E1、E5、E6、B1、B2、およびB3帯域、およびGPS、GLONASS、Galileo、QZSS、IRNSS、およびBeiDouナビゲーション衛星システムをカバーする次世代のグローバルナビゲーション衛星システム(GNSS)レシーバのMAX2771の評価を簡素化します。このEVキットはデバイス性能のテストを可能にし、追加のサポート回路は不要です。EVキットに入出力用の標準50Ω SMAコネクタが搭載されているため、テストベンチでの迅速かつ容易な評価が可能です。

MAX2771のEVキットは3線式SPIインタフェースとUSBの間の変換を行うマイクロコントローラ(MCU)を備えており、ユーザーはPC上で動作するグラフィカルユーザーインタフェース(GUI)ソフトウェアで内部レジスタおよびモードを設定することができます。このEVキットは、出荷時に完全実装および試験済みです。

フルデータシートには、部品リスト、デバイスの評価に必要な機器の一覧、機能検証用の簡単な試験手順、EVキットの回路説明、回路図、およびプリント基板(PCB)各層のアートワークが記載されています。

アプリケーション

  • デジタルスチルカメラおよびカムコーダ
  • ラップトップおよびネットブック
  • 位置情報対応型携帯電話
  • PND (パーソナルナビゲーションデバイス)
  • ソフトウェアGPS
  • 測量機器
  • テレマティクス(資産トラッキング、在庫管理) ● 船舶/航空ナビゲーション
  • 車両トラッキングおよびフリート管理
