MAX25616

製造中

車載ドライバ監視システム向けのHV降圧および診断機能を備えた高電流VCSEL/IRドライバ

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 車載対応
    • AEC-Q100グレード1およびASIL B準拠
    • 動作温度範囲：-40℃～+125℃
  • 集積化により部品表とPCB実装面積を最小限に抑制
    • VCSEL/IRドライバ用の低RDSON電源スイッチを内蔵：LSの場合は17.5mΩ、HSの場合は30mΩ
    • 降圧コンバータ用スイッチを内蔵
    • 省スペースの5mm x 5mm FC2QFNパッケージ
    • I2Cによるプログラミングとモニタリング
  • 包括的なフォルト保護
    • VCSEL/IR VMAXおよびVMINのモニタリング
    • 目の安全を守るVCSEL/IR過電流保護（IMAX）と電流モニタリング
    • PWM持続時間保護
    • VCSEL/IR温度モニタリング
    • 降圧コンバータの低電圧／過電圧保護
    • 過熱警告およびサーマル・シャットダウン
  • EMIの軽減
    • スペクトラム拡散周波数オプション
    • 低インダクタンスのFC2QFNパッケージ

MAX25616は、高電流VCSEL/IRドライバ、高電圧DC/DC降圧コンバータ、I2Cデジタル・インターフェースを備えた高集積ICであり、車載ドライバ監視システム向けのコンパクトなソリューションを提供します。

高電流VCSEL/IRドライバは、4V～36Vで動作し、最大10Aのピーク電流を供給するように設計された特許取得済みのアーキテクチャ（US11665800B2）を使用したアナログ・デバイス独自のドライバを備えています。降圧コンバータの出力電圧は3.3Vに設定されており（工場で2.8V～5.2Vまで50mV単位で調整可能）、最大3Aの電流を供給できます。

このデバイスは、外部マイクロコントローラと通信するためのI2Cシリアル・インターフェースを備えています。I2Cインターフェース・プログラミングのオプションには、VCSEL/IR電流、VCSEL/IR最大オン時間、VCSEL/IRドライバのスイッチング周波数があります。さらに、I2Cインターフェースを介して障害や診断の情報を提供します。統合された8ビットADCは、VCSEL/IR電圧とVCSEL/IR瞬間電流を変換します。AIN1/AIN2入力にNTC付きの抵抗分割器を接続すると、I2Cインターフェースを介してVCSEL/IR温度を感知し、読み取ることができます。

このデバイスは、28ピン、5mm x 5mm FC2QFNパッケージで提供され、-40°C～+125°Cの動作温度範囲で仕様規定されています。

アプリケーション

  • 車載ドライバ監視システム
  • ADASカメラ・システム
MAX25616
車載ドライバ監視システム向けのHV降圧および診断機能を備えた高電流VCSEL/IRドライバ
MAX25616 Simplified Application Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

秘密保持契約（NDA）をリクエスト

技術文書一式は、秘密保持契約（NDA）の締結後にご利用いただけます。

秘密保持契約（NDA）をリクエスト
さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

SIMPLISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX25616EVKIT

評価：MAX25616A/MAX25616B/MAX25616C/MAX25616D

今すぐ購入 詳細を表示

機能と利点

  • 独自の電源アーキテクチャにより、500mA未満の入力電流で最大10AのIR/VCSELの駆動を実現
    • MOSFET内蔵の高効率4スイッチ昇降圧
    • 最大1.5Aを供給可能な降圧電圧レギュレータ
  • MAX32625PICOボードとGUIが付属
  • 抵抗性インターロックとフォト・ダイオードの機能安全特性を備えた内蔵IR VCSEL負荷

製品詳細

MAX25616評価用キット（EVキット）は、ドライバ監視システムおよびキャビン監視システム向けの車載用VCSEL/IRドライバであるMAX25616の性能と機能を実証します。このEVキットは完全実装済みで、MAX25616のI2CインターフェースとPCとの間の通信を実現するMAX32625PICOが付属しています。

このEVキットでは、Windows®ベースのグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアを使用できます。
MAX25616EVKIT
評価：MAX25616A/MAX25616B/MAX25616C/MAX25616D

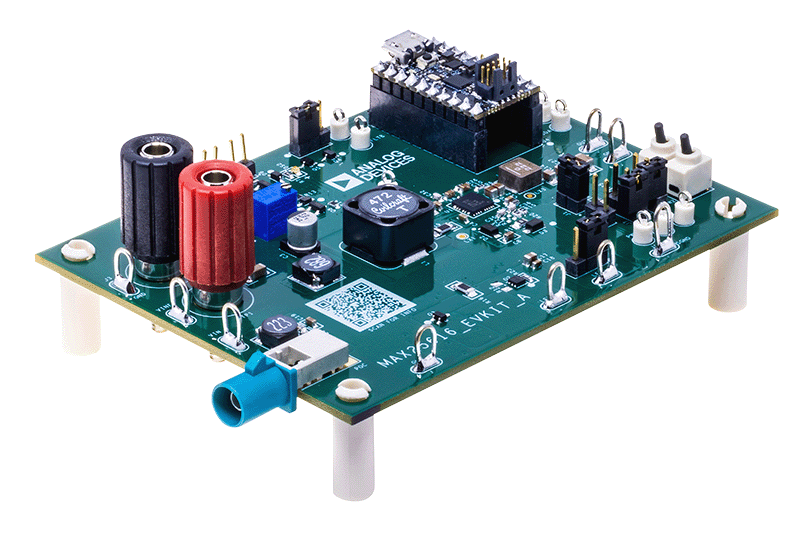

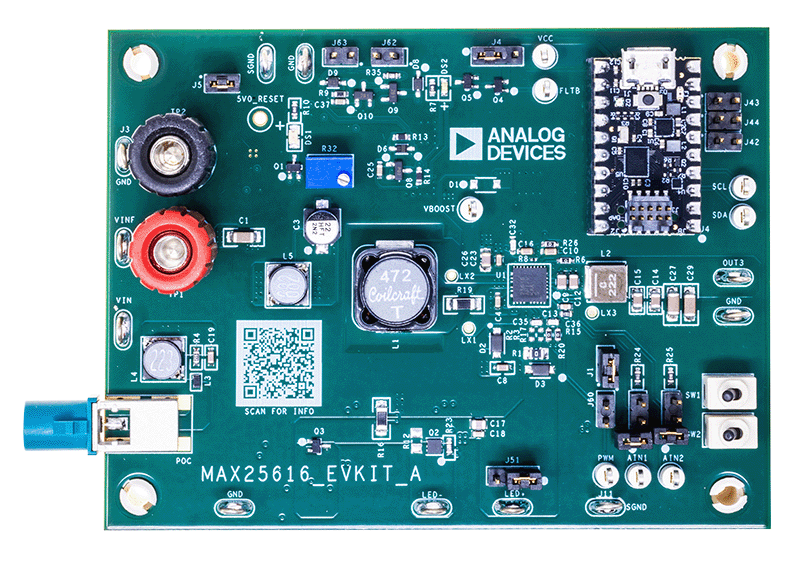

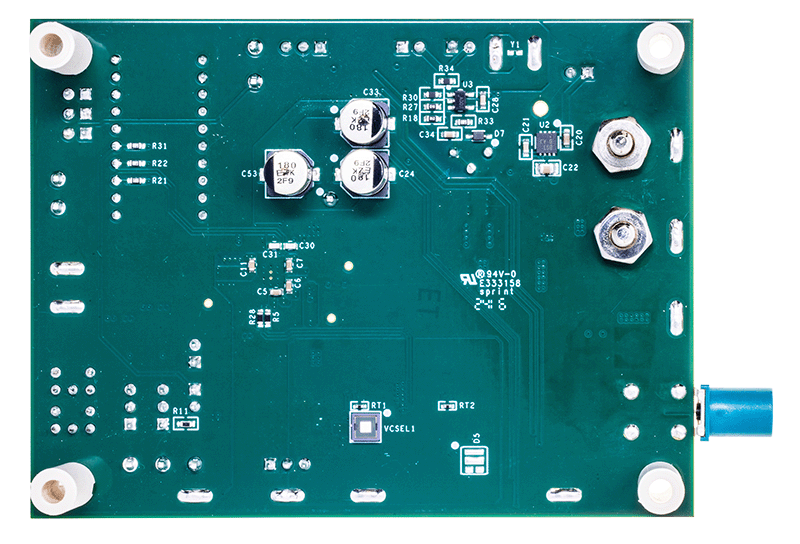

MAX25616EVKIT Board Photo Angle View MAX25616EVKIT Board Photo Top View MAX25616EVKIT Board Photo Bottom View
