MAX25610A

同期整流バックおよびバックブーストLEDドライバ/DC-DCコンバータ

すべて表示 showmore-icon

車載グレードLEDドライバ、MOSFETおよび電流検出内蔵、最大3AのLED電流を駆動

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.62
機能
  • 車載対応:AEC-Q100認定
  • 集積によって部品数を最小化しスペースとコストを削減
    • 広い入力電圧範囲:5V~36V (バックブーストLEDドライバアプリケーションの場合)
    • 2.2MHzのスイッチング周波数オプションによってインダクタのサイズを小型化
    • 内部電流検出オプションによってコストを削減
    • ハイサイドおよびローサイドスイッチングMOSFET内蔵
    • アナログ制御電圧を備えたPWM調光によって調光用の追加部品を最小化
  • 広い調光比によって高コントラスト比が可能
    • アナログおよびPWM調光
  • マルチトポロジアーキテクチャによって柔軟性を提供
    • バックLEDドライバ:1~2 LED用(車載バッテリアプリケーション動作時)
    • 反転バックブーストLEDドライバ:3~5 LED用(車載バッテリアプリケーション動作時)
  • 保護機能および広い温度範囲によってシステムの信頼性を向上
    • 動作温度範囲:-40℃~+125℃
    • 短絡、過電圧、および熱保護
    • アクティブローFLTフラグによるフォルト表示
製品概要
show more Icon

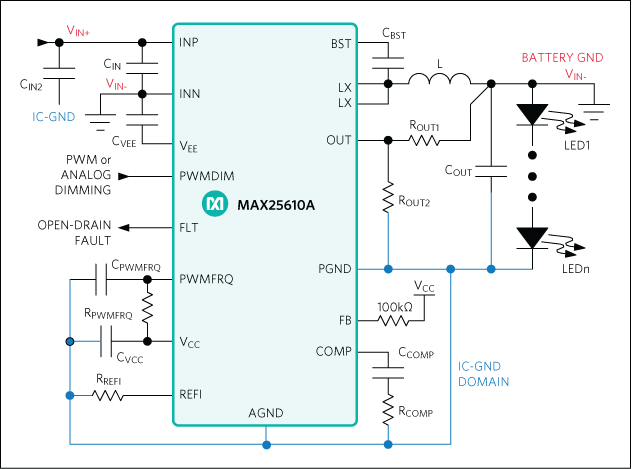

MAX25610A/MAX25610Bは完全同期整流LEDドライバで、定出力電流を提供して高出力LEDを駆動します。MAX25610A/MAX25610Bは同期整流動作用の2つの60mΩパワーMOSFETを内蔵し、外付け部品を最小化します。柔軟な構成はバック、反転バックブースト、およびブースト変換に対応します。これらのデバイスは、高速過渡応答を提供しループ安定化を容易にする電流モード制御を採用しています。MAX25610A/MAX25610Bはサイクル単位の電流制限、出力過電圧保護(OVP)、オープンストリング保護、出力短絡保護(SCP)、およびサーマルシャットダウンを内蔵しています。

LEDドライバアプリケーションで、MAX25610A/MAX25610BはREFI端子を介してLED電流のアナログ調光を提供し、PWMDIM端子を介してPWM調光を提供します。スイッチングはPWMDIMがハイの場合にイネーブルされ、PWMDIMがローの場合にディセーブルされて両方のMOSFETがオフになります。PWMDIM端子のアナログ設定によって内蔵のデジタル調光機能がイネーブルとなり、調光周波数はPWMFRQ端子によって選択します。

MAX25610A/MAX25610Bは2つの5Vレギュレータを内蔵しています。VCCとAGND間の安定化5Vは、ICのバイアス、REFIおよびPWMFRQの設定に使用されます。もう1つのVEEとINN間の低電流安定化5Vは、アナログPWMDIMおよびFLTのプルアップに使用されます。システムインタフェースを容易にするために、PWMDIMとFLTの両方がINNを基準としています。スイッチング周波数は、内部で400kHz (MAX25610A)および2.2MHz (MAX25610B)に設定されています。これらのデバイスはスペクトラム拡散を内蔵し、EMIノイズを低減します。外部および内部の電流検出に対応し、それぞれのLED電流精度は±3%と±6%です。

MAX25610A/MAX25610Bは高電圧入力を必要とする車載アプリケーションに最適で、最大40Vのロードダンプ発生に耐えることができます。また、これらのデバイスはFB入力を出力電圧分圧用のフィードバックとして使うことによって、DC-DCコンバータとしても使用可能です。MAX25610A/MAX25610Bは、放熱特性を高めた16ピンTSSOP-EPおよび16ピンTQFNパッケージで提供されます。これらのデバイスは、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

デザインソリューション:Time for a New Class of Flexible Automotive LED Drivers ›

アプリケーション

  • 車載照明アプリケーション
  • 産業用照明アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.62

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX25610AATE/VY+
  • HTML
  • HTML
MAX25610AATE/VY+T
  • HTML
  • HTML
MAX25610AATEY+
  • HTML
  • HTML
MAX25610AATEY+T
  • HTML
  • HTML
MAX25610AAUE+
  • HTML
  • HTML
MAX25610AAUE+T
  • HTML
  • HTML
MAX25610AAUE/V+
  • HTML
  • HTML
MAX25610AAUE/V+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX25610BEVKIT

MAX25610Bの評価キット

zoom

MAX25610BEVKIT

MAX25610Bの評価キット

MAX25610Bの評価キット

機能と利点

  • 入力電圧範囲:5V~18V
  • アナログ調光制御、デジタル調光制御を実証
  • 外部および内部電流検出を実証
  • LED短絡およびオープン保護を実証
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX25610Bの評価キット(EVキット)は、車載高電圧、高輝度LED (HB LED)コントローラのMAX25610Bを評価するための実証済みデザインを提供します。このEVキットはバック構成用にセットアップされ、5V~18VのDC電源電圧で動作します。このEVキットは1つのLEDストリングに最大3Aを供給するように設定されています。ストリングの総電圧は3V~6Vの範囲が可能です。LEDストリングのアノードはLEDBK+端子に接続し、カソードは外部検出の場合LEDEXTBK-端子に接続し内部検出の場合LEDBK-に接続します。

アプリケーション

  • 車載照明アプリケーション
  • 産業用照明アプリケーション

MAX25610EVKIT

MAX25610Aの評価キット

zoom

MAX25610EVKIT

MAX25610Aの評価キット

MAX25610Aの評価キット

機能と利点

  • 入力電圧範囲:5V~18V
  • アナログ調光制御、デジタル調光制御を実証
  • 外部および内部電流検出を実証
  • LED短絡およびオープン保護を実証
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX25610の評価キット(EVキット)は、車載高電圧、高輝度LED (HB LED)コントローラのMAX25610Aを評価するための実証済みデザインを提供します。このEVキットはバックブースト構成用にセットアップされ、5V~18VのDC電源電圧で動作します。このEVキットは1つのLEDストリングに最大1.1Aを供給するように設定されています。ストリングの総電圧は3V~16Vの範囲が可能です。LEDストリングのアノードはLED+端子に接続し、カソードはLEDEXT-端子に接続します。

アプリケーション

  • 車載照明アプリケーション
  • 産業用照明アプリケーション
