MAX20050

2A同期整流バックLEDドライバ、MOSFET内蔵

すべて表示 showmore-icon

車載および一般照明設計を簡素化する高性能、小型、および効率的なバックLEDドライバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.67
特長
  • 車載対応:AEC-Q100認定済み
  • 完全同期整流2Aステップダウンコンバータ、0.14Ω (typ) MOSFET内蔵
  • 広入力電源範囲:4.5V~65V
  • 2つのスイッチング周波数オプション:400kHzおよび2.1MHz
  • 内部ループ補償(MAX20050/MAX20052)および外部ループ補償(MAX20051/MAX20053/MAX20053D)オプション
  • スイッチング周波数をPWM調光に同期
  • アクティブローのフォルト(FLT)インジケータ
  • 出力短絡保護
  • ハイサイド電流レギュレーションによってLEDストリングへの1つの接続を除去
  • スペクトラム拡散モードによってEMIの問題を軽減
  • 低い200mVフルスケールのハイサイド電流検出電圧
  • REFI端子によってLED電流をゼロまで調整
  • PWM調光はハイサイドとローサイドの両方のMOSFETドライバを切断
  • 5V、10mA LDO出力によって他の回路にバイアスを提供
  • 超低シャットダウン電流:5µA (typ)
  • 出力過負荷、短絡、および過熱保護
  • 12ピンTDFN (3mm × 3mm)、14ピンTSSOP (5mm × 4.4mm)、および24ピンTQFN (4mm × 4mm)パッケージオプション
製品概要
show more Icon

MAX20050~MAX20053は、車載エクステリア照明アプリケーション用の高輝度LED (HB LED)ドライバです。これらのデバイスはMOSFETを内蔵した完全同期整流ステップダウンコンバータで構成され、最小限の外付け部品数で、LEDの直列ストリングを最大2Aで駆動することができます。MAX20050/MAX20052は内部ループ補償を利用して部品数を最小限に抑えるのに対し、MAX20051/MAX20053/MAX20053Dは外部補償を使用して完全な柔軟性を実現します。

広い4.5V~65Vの入力電源範囲は、極限の車載コールドクランクおよびロードダンプ状態に対応します。低と高のスイッチング周波数オプション(400kHzまたは2.1MHz)は、ソリューションサイズまたは効率を最適化する柔軟性を設計者に提供し、AM帯域内の干渉を防止します。スペクトラム拡散は設計者がシステムレベルでEMIを低減するためのさらなるオプションを提供します。MAX20050/MAX20051は内部スイッチング周波数が400kHzで、MAX20052/MAX20053は内部スイッチング周波数が2.1MHzです。

ハイサイド電流レギュレーションによってLEDストリングへの必要な接続は1つのみで、ストリングの接地はローカルで行うことができます。PWM調光に加えて、これらのICはREFI端子を使用してアナログ調光を提供します。フルスケール電流レギュレーション精度は±2.5%で、フルスケールの10%での精度は-40℃~+125℃の全温度範囲にわたって±8%です。他の回路のバイアス用に5V、10mA LDO出力が利用可能です。

フォルト保護機構は、出力過負荷、短絡、およびデバイス過熱保護を含んでいます。これらのデバイスは-40℃~+125℃の全温度範囲での動作が保証され、放熱特性を高めた12ピンTDFN (3mm × 3mm)およびエクスポーズドパッドを備えた14ピンTSSOP パッケージ(5mm × 4.4mm)で提供されます。

デザインソリューション:Driver Monitoring Systems Need a New Breed of IR-LED Drivers ›

アプリケーション

  • クリアランスランプ(CLL)
  • 民生、産業、および建築用照明
  • コーナリングランプ(CL)
  • 日中走行用ライト(DRL)
  • ドライバー監視システム(DMS)
  • フォグランプ
  • ヘッドライト
  • テールランプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.67

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20050ATC+
  • HTML
  • HTML
MAX20050ATC+T
  • HTML
  • HTML
MAX20050ATC/V+
  • HTML
  • HTML
MAX20050ATC/V+T
  • HTML
  • HTML
MAX20050CATC/V+
  • HTML
  • HTML
MAX20050CATC/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 4, 2022

- 2262_ADDENDUM

ELECTRICAL DATASHEET

MAX20050ATC+

製造中

MAX20050ATC+T

製造中

MAX20050ATC/V+

製造中

MAX20050ATC/V+T

製造中

MAX20050CATC/V+

製造中

MAX20050CATC/V+T

製造中

3 14, 2022

- 2262

ELECTRICAL DATASHEET

MAX20050ATC+

製造中

MAX20050ATC+T

製造中

MAX20050ATC/V+

製造中

MAX20050ATC/V+T

製造中

MAX20050CATC/V+

製造中

MAX20050CATC/V+T

製造中

7 7, 2021

- 2154B

ELECTRICAL DATASHEET

MAX20050ATC+

製造中

MAX20050ATC+T

製造中

MAX20050ATC/V+

製造中

MAX20050ATC/V+T

製造中

MAX20050CATC/V+

製造中

MAX20050CATC/V+T

製造中

6 11, 2020

- 1993

WAFER FAB

MAX20050ATC+

製造中

MAX20050ATC+T

製造中

MAX20050ATC/V+

製造中

MAX20050ATC/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 4, 2022

- 2262_ADDENDUM

arrow down

ELECTRICAL DATASHEET

MAX20050ATC+

製造中

MAX20050ATC+T

製造中

MAX20050ATC/V+

製造中

MAX20050ATC/V+T

製造中

MAX20050CATC/V+

製造中

MAX20050CATC/V+T

製造中

3 14, 2022

- 2262

arrow down

ELECTRICAL DATASHEET

MAX20050ATC+

製造中

MAX20050ATC+T

製造中

MAX20050ATC/V+

製造中

MAX20050ATC/V+T

製造中

MAX20050CATC/V+

製造中

MAX20050CATC/V+T

製造中

7 7, 2021

- 2154B

arrow down

ELECTRICAL DATASHEET

MAX20050ATC+

製造中

MAX20050ATC+T

製造中

MAX20050ATC/V+

製造中

MAX20050ATC/V+T

製造中

MAX20050CATC/V+

製造中

MAX20050CATC/V+T

製造中

6 11, 2020

- 1993

arrow down

WAFER FAB

MAX20050ATC+

製造中

MAX20050ATC+T

製造中

MAX20050ATC/V+

製造中

MAX20050ATC/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

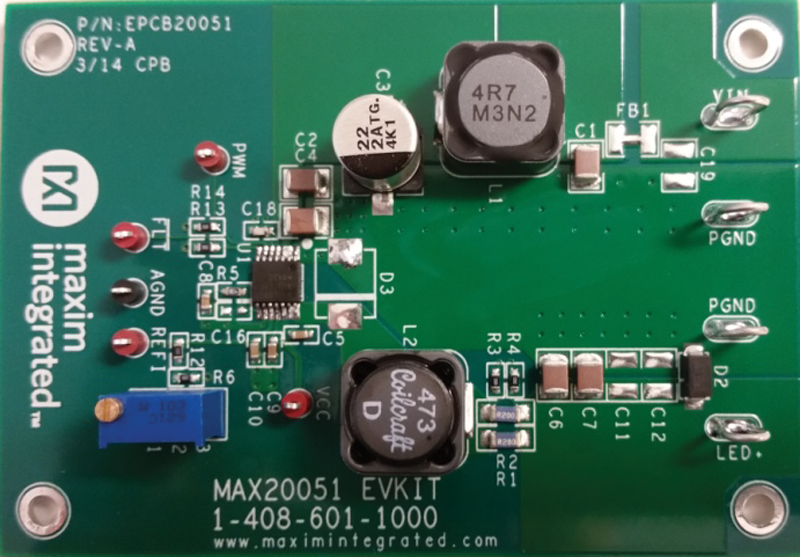

MAX20051EVKIT

MAX20051/MAX20053の評価キット

zoom

MAX20051EVKIT

MAX20051/MAX20053の評価キット

MAX20051/MAX20053の評価キット

機能と利点

  • 入力電圧:4.5V~65V
  • 1~16のLEDを駆動
  • LED電流:0A~2A
  • 低電圧ロックアウトおよび出力短絡保護を実証
  • 電流制限およびサーマルシャットダウン機能を実証
  • 5V、10mA LDO出力能力を実証
  • 実証済みPCBレイアウトおよびサーマル設計
  • 完全実装および試験済み

製品の詳細

MAX20051の評価キット(EVキット)は、MOSFET内蔵2A同期整流バックLEDドライバのMAX20051およびMAX20053を実証します。

このEVキットは4.5V~65VのDC電源電圧で動作し、スイッチング周波数は400kHz固定です。スペクトラム拡散モード(SSM)はイネーブルで、EMIを向上させます。このEVキットは、アナログおよびパルス幅変調(PWM)調光の両方を実証します。また、このEVキットは短絡LED、オープンLED、および過熱フォルト保護も実証します。

このEVキットにはMAX20053 ICも付属しており、それを実装することによって2.1MHzスイッチング周波数のデバイスを評価することができます。詳細については、フルデータシートの「Evaluating the MAX20053 (MAX20053の評価)」の項を参照してください。

アプリケーション

  • クリアランスランプ(CLL)
  • 民生、産業、および建築用照明
  • コーナリングランプ(CL)
  • 日中走行用ライト(DRL)
  • フォグランプ
  • ヘッドライト
  • テールランプ
reference details image

MAX20050EVKIT

MAX20050/MAX20052の評価キット

zoom

MAX20050EVKIT

MAX20050/MAX20052の評価キット

MAX20050/MAX20052の評価キット

機能と利点

  • 入力電圧:4.5V~65V
  • 1~16のLEDを駆動
  • LED電流:0A~1.5A
  • 低電圧ロックアウトおよび出力短絡保護を実証
  • 電流制限およびサーマルシャットダウン機能を実証
  • 5V、10mA LDO出力能力を実証
  • 実証済みPCBレイアウトおよびサーマル設計
  • 完全実装および試験済み

製品の詳細

MAX20050の評価キット(EVキット)は、MOSFET内蔵1.5A同期整流バックLEDドライバのMAX20050およびMAX20052を実証します。

このEVキットは4.5V~65VのDC電源電圧で動作し、スイッチング周波数は400kHz固定です。スペクトラム拡散モード(SSM)はイネーブルで、EMIを向上させます。このEVキットは、アナログおよびパルス幅変調(PWM)調光の両方を実証します。また、このEVキットは 短絡LED、オープンLED、および過熱フォルト保護も実証します。

このEVキットにはMAX20052ACTV ICが付属しており、それを実装することによって2.1MHzスイッチング周波数のデバイスを評価することができます。詳細については、フルデータシートの「Evaluating the MAX20052 (MAX20052の評価)」の項を参照してください。

アプリケーション

  • クリアランスランプ(CLL)
  • 民生、産業、および建築用照明
  • コーナリングランプ(CL)
  • 日中走行用ライト(DRL)
  • フォグランプ
  • ヘッドライト
  • テールランプ
