MAX2367

MAX2366は携帯電話用デュアルバンド、トリプルモード完全トランスミッタであり、このアプリケーション用に現在最も集積度の高い最新アーキテクチャのソリューションです。このデバイスは差動I/Qベースバンド入力を受け入れ、直交変調器とIF可変利得アンプ(VGA)を通じてこの入力をIFに混合します。次に信号は外付けバンドパスフィルタに送られ、SSBミキサおよびRF VGAによりRFにアップコンバートされます。信号は実装PAドライバにより増幅されます。デュアルIFシンセサイザ、デュアルRFシンセサイザ、局部発振器(LO)バッファ、および3線式プログラマブルバスが、このICの基本機能ブロックを構成しています。MAX2367は、シングルエンド、シングルモード(PCS)動作をサポートしています。MAX2368はシングルバンド、セルラデュアルモード動作をサポートしています。

MAX2366を使用すると、アーキテクチャにフレキシビリティを持たせることができます。2個のIF電圧制御発振器(VCO)、2個のIFポート、2個のLO入力ポート、および3個のPAドライバ出力ポートによって、シングルレシーブIF周波数およびスプリットバンドPCSフィルタを使用し、帯域外ノイズ性能を最適化することができるからです。PAドライバによって、最大3個のRF SAWフィルタをなくすことができます。SPI™/QSPI™/MICROWIRE™対応3線式シリアルバスにデータをロードして、動作モードを選択してください。チャージポンプ電流、側波帯除去、IF/RF利得バランス、スタンバイ、およびシャットダウンは、シリアルインタフェースによって制御されます。

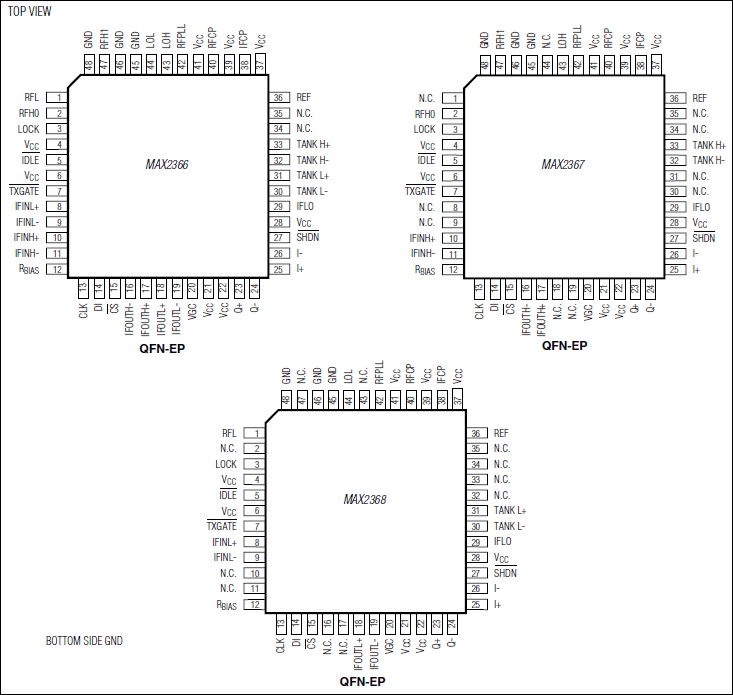

MAX2366/MAX2367/MAX2368は48ピンQFN-EPパッケージで提供され、工業用拡張温度範囲(-40℃ to +85℃)での動作が保証されています。

アプリケーション

• 高速データモデム
• 高速デジタルコードレス電話
• 衛星電話
• トリプルモード、デュアルモード、またはシングルモード携帯電話
• ワイヤレスデータリンク(WAN/LAN)
• ワイヤレスローカルエリアネットワーク(WLAN)
• ワイヤレスローカルループ(WLL)
