MAX22195

製造中

高速、オクタル(8回路)、産業用デジタル入力、パラレル出力内蔵

業界最小、堅牢、オクタル(8回路)デジタル入力、パラレル出力内蔵

データシート (Rev. 6) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高速、産業用デジタル入力
    • 伝播遅延：300ns (max)
    • チャネル間スキュー：±10ns (max)
    • 並列出力によって同時信号送出を実現
  • 高集積によってBOM数と基板スペースを削減
    • フィールド電源(7V～65V)から直接動作
    • 3.3Vまたは5Vロジック対応
    • 32ピンTQFNパッケージ(5mm × 5mm)
  • 低電力および低発熱
    • 低自己消費電流：1.2mA (max)
    • 高精度入力電流制限
    • フィールド側エネルギーレスLEDドライバ
  • 内蔵診断による耐障害性
    • フィールド側電源モニタ内蔵
    • 過熱モニタ内蔵
    • 電流設定抵抗モニタ
  • 設定の自由度によって広範囲のアプリケーションを実現
    • 設定可能なIEC 61131-2 Type 1、2、3入力
    • 設定可能な入力電流制限：0.56mA～3.97mA
  • 堅牢な設計
    • ±1kVサージ耐圧(1kΩ (min)の抵抗を使用)
    • ±8kV接触ESDおよび±15kV気中ESD (1kΩ (min)の抵抗を使用)
    • 周囲動作温度：-40℃～+125℃

MAX22195は、8つの24V産業用デジタル入力を8つのCMOS互換、パラレル出力に変換します。入力から出力への伝播遅延は全チャネルで300ns以下です。各デジタル入力の電流リミッタは、従来の抵抗式入力と比べて消費電力を大幅に低減します。これらの電流リミッタは高精度で、IEC 61131-2規格への準拠を確保しながら消費電力を最小限に抑えます。電流設定抵抗によって、MAX22195をType 1、Type 2、またはType 3入力に設定することができます。さらに、MAX22195はフィールド側エネルギーレスLEDドライバを備え、追加の消費電力なしでIEC 61131-2のインジケータライト要件を満たします。

MAX22195は3.3Vの内蔵電圧レギュレータを提供します。内部LDOは7V～65Vのフィールド電源VDD24を許容します。内部LDO出力は基本的なMAX22195の要件を満たす給電に加えて、最大25mAの電流を供給することができます。このMAX22195のLDO電流は、デジタルアイソレータおよびその他のフィールド側回路の給電に使用することができます。あるいは、VDD3端子に接続した3.0V～5.5V電源からMAX22195に給電することも可能です。

MAX22195はオープンドレインREADY出力を内蔵し、ハイにアサートしてMAX22195が機能していることを示します。VDD24のフィールド側電源電圧が低すぎる場合、または電流設定抵抗のフォルトが検出された場合、またはデバイスが過熱状態に達した場合、READY信号がハイインピーダンスに設定されます。

アプリケーション

  • ビルオートメーション
  • 産業用オートメーション
  • プロセスオートメーション
  • プログラマブルロジックコントローラ
MAX22195
高速、オクタル(8回路)、産業用デジタル入力、パラレル出力内蔵
MAX22195：ファンクション/ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

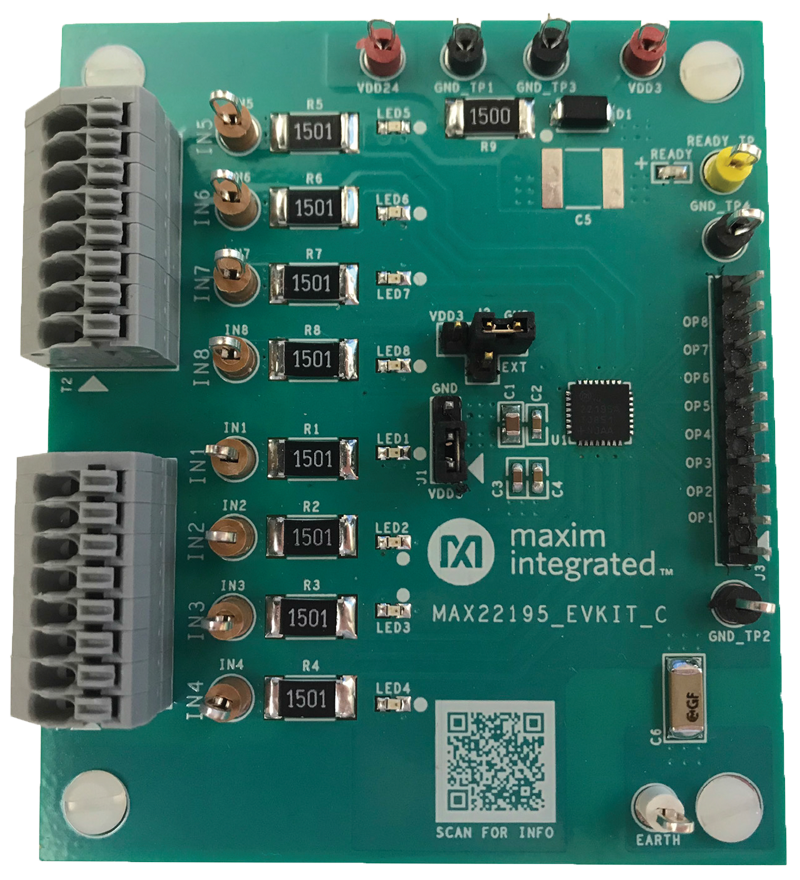

eval board
schematic 1
MAX22195EVKIT

MAX22195の評価キット

今すぐ購入 詳細を表示

機能と利点

  • MAX22195の簡便な評価
  • パラレル出力による同時信号送出
  • 設定可能な外部VDD24電圧監視
  • IEC 61131-2 Type 1、3用に設定
  • 堅牢な設計(ライン間サージ耐性：±2kV)
  • ESD保護：±8kV接触放電、±15kV気中放電
  • 完全実装および試験済み
  • 実証済みPCBレイアウト
  • RoHS準拠

製品詳細

MAX22195の評価キット(EVキット)は、パラレル出力内蔵高速、オクタル(8回路)、産業用デジタル入力デバイスのMAX22195の評価に必要なハードウェアを提供します。MAX22195のEVキットは全8つの入力用の端子ブロックおよび全8つの出力用のヘッダを提供するため、容易な監視および評価が可能です。入力状態表示用の8つのフィールド側LEDと、MAX22195が正常に動作していることを示すためのREADY LEDが提供されます。

アプリケーション

  • ビルオートメーション
  • 産業用オートメーション
  • プロセスオートメーション
  • プログラマブルロジックコントローラ
MAX22195EVKIT
MAX22195の評価キット
MAX22195EVKIT：ボード写真
