MAX20429

製造中

デュアル6A高効率低電圧降圧コンバータ

最高効率および最小のデュアル6A低電圧バックコンバータ

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$1.59
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 非常に小さな実装面積に高度な機能セット
    • 高効率DC/DCコンバータ
    • 2つの個別の出力電流：最大6A（出力あたり）
    • 動作電源電圧：3.0V～5.5V
    • 抵抗で調整可能な出力電圧
    • 出力電圧を出荷時に設定（オプション）
    • 2.1MHz/3.2MHzを選択可能
    • イネーブル入力
    • 個別のアクティブローRESET出力
    • スペクトラム拡散オプション
    • ピーク電流モードアーキテクチャ
    • 3mm × 3.5mm FCQFN
  • 高精度
    • 108/92%のOV/UVモニタ
    • OV/UV精度：±3%
    • 出力電圧精度：±1%
    • 優れた負荷過渡性能
    • PWMおよびSKIPモード動作
    • MAXQ™パワー・アーキテクチャ
  • 高効率
    • 最大効率96%（5Vから3.3V）
    • 最大効率90%（5Vから1V）
  • 動作温度範囲：-40℃～+125℃
  • AEC-Q100認定済み
MAX20429
デュアル6A高効率低電圧降圧コンバータ

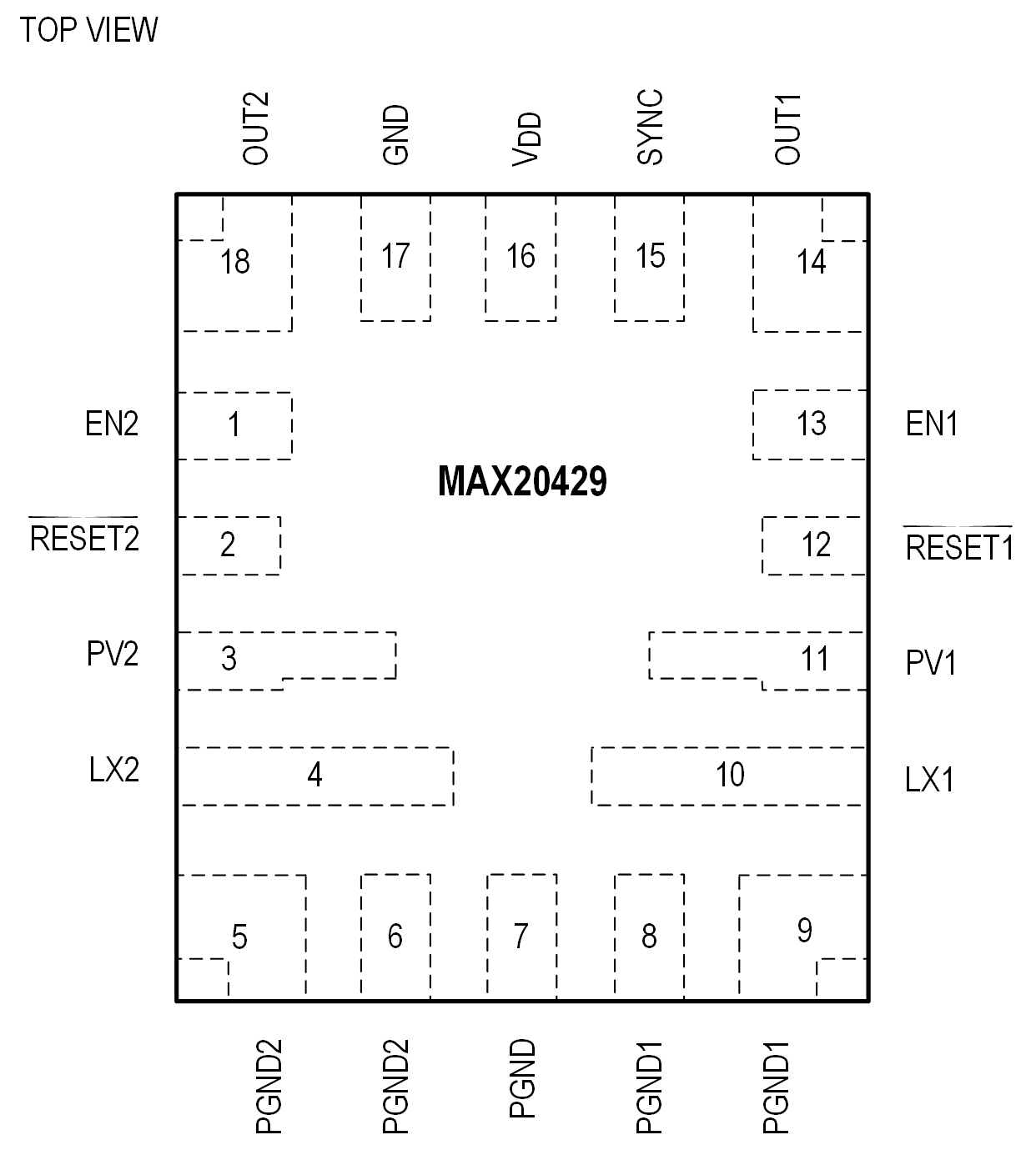

MAX20429 Simplified Block Diagram MAX20429 Block Diagram MAX20429 Pin Configuration
