MAX20414

製造中

2.2MHz同期整流ブーストおよびステップダウンコンバータ

インフォテイメントおよびADASアプリケーション用小型車載PMIC

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 複数の機能を小型サイズで実現
    • 同期整流750mAブーストコンバータ
    • 固定3.8V～8.5V (100mVステップ)
    • 同期整流バックコンバータ：最大3A
      • 0.8V～3.8V (25mVステップ)
      • 抵抗で調整可能
    • 動作電源電圧：3.0V～5.5V
    • 2.2MHz動作
    • 個別のアクティブローRESET_出力
    • 高精度
      • ±2%出力電圧精度(OUT1)、 ±1.5%出力電圧精度(OUT2)
      • 過電圧/低電圧モニタ：±3%
      • 優れた負荷過渡性能
    • 車載環境での堅牢性
      • 電流モード、強制PWM、スキップ動作
      • 過熱および短絡保護
      • エクスポーズドパッドを備えた24ピンTQFNパッケージ(4mm × 4mm)
      • 自動車用温度範囲：-40℃～+125℃

MAX20414は、高効率、2出力、低電圧PMICです。OUT1は入力電源を最大750mAで最大8.5Vに昇圧し、同期整流ステップダウンコンバータのOUT2は3.0V～5.5Vの入力電圧範囲で動作して、最大3Aで0.8V～3.8Vの出力電圧範囲を提供します。ブーストコンバータは全負荷、ライン、および温度範囲にわたって±2%の出力誤差を実現し、バックコンバータは±1.5%の出力誤差を実現します。

このデバイスは、ノイズ耐性および負荷過渡応答を向上させる2.2MHz固定周波数パルス幅変調(PWM)モードと、軽負荷動作時の効率を向上させるパルス周波数変調モード(スキップ)を備えています。2.2MHz周波数動作では、全セラミックコンデンサの使用が可能になり、外付け部品数を最小限に抑えます。設定可能なスペクトラム拡散周波数変調は、電磁放射を最小限に抑えます。内蔵の低RDS(ON)スイッチは重負荷時の効率を向上させ、ディスクリートソリューションに比べてレイアウト作業を大幅に簡素化します。

このICは、出荷時にプリセットされた、またはステップダウンコンバータ側で抵抗で調整可能な出力電圧のどちらかで提供されます。ブーストコンバータの出力電圧は、出荷時プリセットです。その他の機能として、ソフトスタート、過電流、および過熱保護があります。この高効率2出力低電圧DC-DCコンバータは、鉛(Pb)フリー、24ピンTQFNパッケージで提供されます。

アプリケーション

  • ADAS
  • インフォテイメント
  • SOC電源
MAX20414
2.2MHz同期整流ブーストおよびステップダウンコンバータ

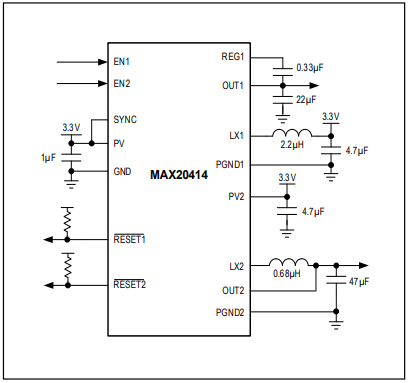

MAX20414 Circuit Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

デザイン・ノート 1

秘密保持契約（NDA）をリクエスト

技術文書一式は、秘密保持契約（NDA）の締結後にご利用いただけます。

秘密保持契約（NDA）をリクエスト
さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

MAX20414EVKIT

MAX20414の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作電源電圧：3V～5.5V
  • 5V/500mA同期整流ブーストコンバータ(OUT1)
  • 1.25V/3A同期整流バックコンバータ(OUT2)
  • 強制PWM (FPWM)、スキップモード選択または外部周波数同期用のSYNCモード選択入力
  • 個別のアクティブローRESET_出力
  • 最小限の外付け部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX20414の評価キット(EVキット)は、パワーマネージメントIC (PMIC)のMAX20414を実証する完全実装および試験済みPCBです。このEVキットは、2つの高効率、低電圧DC-DCコンバータを実装しています。OUT1は3.3V入力を最大500mAで5Vに昇圧し、ステップダウンコンバータのOUT2は最大3Aで最小0.8Vまでの調整可能な出力電圧を提供します。2.2MHzスイッチング周波数動作では、全セラミックコンデンサの使用が可能になり、外付け部品数を最小限に抑えます。

このEVキットは2つのオン/オフジャンパ制御と、各コンバータの出力状態を示す2つのリセット出力(アクティブローRESET1、アクティブローRESET2)を備えています。また、このEVキットは動作モード(強制PWM、スキップ、または外部周波数同期)を選択するSYNC入力も提供します。

アプリケーション

  • ADAS
  • インフォテイメント
  • SOC電源
MAX20414EVKIT
MAX20414の評価キット
