MAX20340

双方向DC電力線通信マネージメントIC

すべて表示 showmore-icon

世界最小DC電力線通信ソリューション

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.03
特長
  • PLC用の小型、簡素なソリューション
    • ビットレート:最大166.7kbps
      • データスループット:5.7kbps (自動モード)
    • 充電電流:1.2A
    • PLCスレーブの存在を自動検出
  • 柔軟な構成
    • 1つの抵抗で設定
    • PLCマスターまたはスレーブ
    • デュアルまたはシングルスレーブモード(マスターのみ)
    • PLCスレーブアドレス(スレーブのみ)
    • I2Cアドレス
  • 小型ソリューション
    • 省スペース、9ピンWLP (1.358mm × 1.358mm、0.4mmピッチ)
製品概要
show more Icon

MAX20340はユニバーサル双方向DC電力線通信(PLC)マネージメントICで、166.7kbpsの最大ビットレートを備えています。このデバイスは最大1.2Aの充電電流に対応します。

MAX20340はスレーブ検出回路を備え、PLCマスターが電力線上にPLCスレーブの存在を検出すると割込みでシステムに通知します。この機能によって、スレーブデバイスが接続されるまでシステムを低電力状態のままにすることが可能です。

マスター/スレーブモード、I2Cアドレス、デュアル/シングルPLCスレーブモード、PLCスレーブアドレスなど、MAX20340の機能の多くは端子設定可能です。

このデバイスは9ピンウェハレベルパッケージ(WLP) (1.358mm × 1.358mm、0.4mmピッチ)で提供されます。

アプリケーション

  • ゲームコントローラ
  • ハンドヘルドラジオ
  • POS機器
  • テザリングワイヤレスヘッドホン補聴器
  • 完全ワイヤレスイヤホン
  • ウェアラブル

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.03

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20340EWL+
  • HTML
  • HTML
MAX20340EWL+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 2, 2020

- 2035

DESIGN,ELECTRICAL DA

MAX20340EWL+

製造中

MAX20340EWL+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 2, 2020

- 2035

arrow down

DESIGN,ELECTRICAL DA

MAX20340EWL+

製造中

MAX20340EWL+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

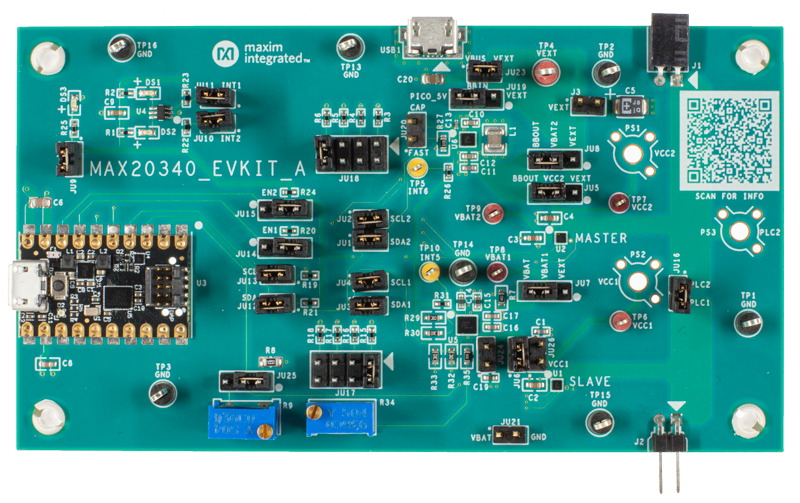

MAX20340EVKIT

MAX20340の評価キット

zoom

MAX20340EVKIT

MAX20340の評価キット

MAX20340の評価キット

機能と利点

  • USB給電動作
  • PLC用の小型で簡素なソリューション
  • 柔軟な構成
  • レギュレータおよびバッテリ充電回路搭載
  • Windows® 8/10対応GUIソフトウェア
  • 完全実装および試験済み

製品の詳細

MAX20340の評価キット(EVキット)は、双方向電力線通信(PLC)マネージメント集積回路のMAX20340を評価する完全実装および試験済みPCBです。このEVキットは、外部電源、またはEVキットのGUIプログラムを使用するために必要なファームウェアを含んだMAX32625PICOマイクロコントローラから電力を取得します。2つのMAX20340 (1つはマスターでもう1つはスレーブ)を実装したこのEVキットは、マスター/スレーブモードPLCを特長とし、柔軟な構成を備えています。このEVキットは出荷時にジャンパが実装され、電源電圧は標準動作値に設定されています。

アプリケーション

  • ゲームコントローラ
  • ハンドヘルドラジオ
  • POS機器
  • テザリングワイヤレスヘッドホン補聴器
  • 完全ワイヤレスイヤホン
  • ウェアラブル
