MAX20070

高集積TFT電源およびLEDバックライトドライバ

すべて表示 showmore-icon

高集積TFT電源およびLEDバックライトドライバによってシステム部品数を削減

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.09
特長
  • TFT用電源とLEDバックライトドライバの両方を1つのICに内蔵し、部品数を削減
  • ソースドライバ電源とLEDドライバの両方でスペクトラム拡散によってEMIを軽減
  • 調光比:10000:1 (調光周波数200Hz時)
  • 放熱用のエクスポーズドパッドを備えた32ピンTQFNパッケージ(5mm x 5mm)で提供され、-40℃~+105℃の周囲温度範囲で動作
製品概要
show more Icon

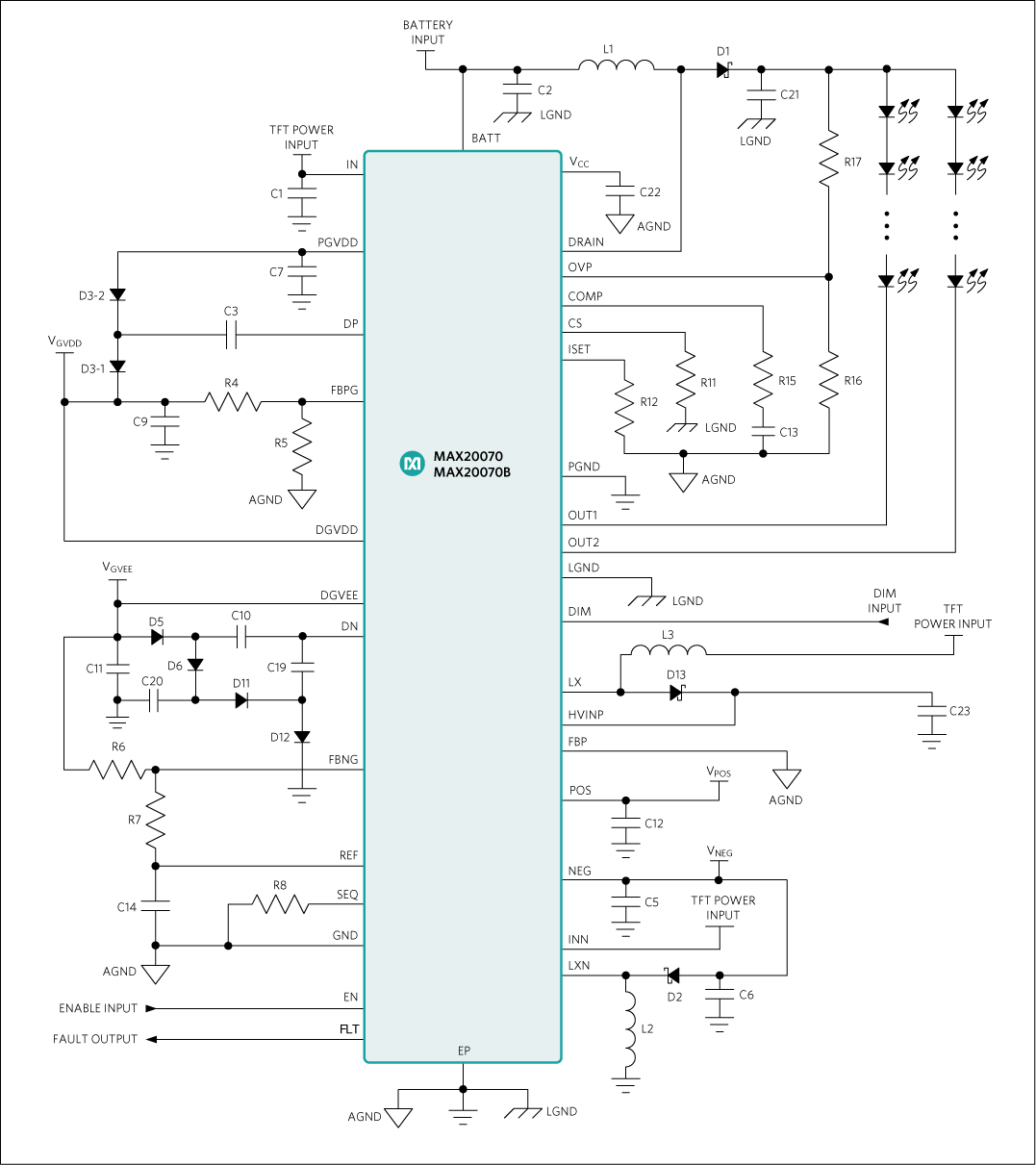

MAX20070/MAX20070Bは、車載TFT LCDアプリケーション用の高集積電源およびLEDバックライトドライバです。このデバイスは、1つのバックブーストコンバータ、1つのブーストコンバータ、2つのゲートドライバ電源、およびディスプレイバックライトの1直から2直までのLEDストリングに給電可能なブースト/SEPICコンバータを内蔵しています。

ソースドライバ電源は、最大+15Vおよび-15Vの電圧を生成可能なブーストコンバータと反転バックブーストコンバータで構成されます。いずれのソースドライバ電源も、最大100mAを供給可能です。正のソースドライバ電源安定化電圧(VPOS)は、FBPに外付けの抵抗分圧器を接続することによって設定します。FBP端子をグランドに接続すると、安定化電圧(VPOS)は+6.5Vに設定されます。負のソースドライバ電源電圧(VNEG)は、常に-VPOSの±50mV以内に厳密に安定化されます。ソースドライバ電源は2.7V~5.5Vの入力電圧を使用して出力電圧を生成します。

ゲートドライバ電源は、最大+22Vおよび-22Vを生成する安定化チャージポンプで構成され、それぞれ最大3mAを供給可能です。正のチャージポンプの安定化電圧(VGVDD)は、FBPGの抵抗分圧器によって設定されます。負のチャージポンプの安定化電圧(VGVEE)は、FBNGの抵抗分圧器によって設定されます。

このICは、デュアルストリングLEDドライバを備えています。このドライバは個別の入力電圧(VBATT)で動作し、最大2つのLEDストリングに対してストリング当り160mA (max)の電流を給電することができます。

全パワードメインの起動およびシャットダウンシーケンスは、SEQの抵抗を介して選択可能な7つのプリセットモードの1つを使用して制御されます。

MAX20070/MAX20070Bはエクスポーズドパッドを備えた32ピンTQFNパッケージ(5mm x 5mm)で提供され、-40℃~+105℃の周囲温度範囲で動作します。

アプリケーション

  • 車載セントラルインフォメーションディスプレイ
  • 車載ダッシュボード
  • 車載ヘッドアップディスプレイ
  • 車載ナビゲーションシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.09

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20070GTJ/V+
  • HTML
  • HTML
MAX20070GTJ/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 18, 2021

- 2161

ASSEMBLY

MAX20070GTJ/V+

製造中

MAX20070GTJ/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 18, 2021

- 2161

arrow down

ASSEMBLY

MAX20070GTJ/V+

製造中

MAX20070GTJ/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX20070EVKIT

MAX20070/MAX20070Bの評価キット

zoom

MAX20070EVKIT

MAX20070/MAX20070Bの評価キット

MAX20070/MAX20070Bの評価キット

機能と利点

  • TFT電源部分の入力範囲:2.7V~5.5V
  • LEDドライバ部分の入力範囲:4.5V~16V
  • TFT電源部分のブーストおよび反転バックブーストのスイッチング周波数:1MHz
  • TFT部分の出力電圧
    • 出力:+6.5V / 100mA (ステップアップスイッチングレギュレータ)
    • 出力:-6.5V / 100mA (反転バックブーストスイッチングレギュレータ)
    • 出力:+16V / 3mA (正チャージポンプ)
    • 出力:-7V / 3mA (負チャージポンプ)
  • HB LEDストリング出力電流:80mAまたは160mAに設定可能
  • ブーストLEDドライバのサイクル単位の電流制限およびサーマルシャットダウン機能を実証
  • LEDドライバ部分の適応型電圧最適化を実証
  • 実証済みPCBレイアウトおよびサーマル設計
  • 完全実装および試験済み

製品の詳細

MAX20070の評価キット(EVキット)は、車載TFT-LCDアプリケーション用の高集積電源およびLEDバックライトドライバのMAX20070 ICを実証します。このEVキットは完全実装および試験済みの表面実装PCBで、小型車載ディスプレイ用の完全な電源管理ソリューションを提供します。

このEVキットは、1つのバックブーストコンバータ、1つのブーストコンバータ、2つのゲート電圧コントローラ、およびデュアルストリングLEDドライバに給電するブーストコンバータを実証します。EVキットのDC-DCコンバータ部分は、2.7V~5.5V DCの電源電圧で動作します。ステップアップスイッチングレギュレータ(POS)は6.5Vまたは15V出力に設定され、100mAを供給します。反転バックブーストコンバータ(NEG)は、正出力に追従する負出力を生成し、100mAを供給します。ゲートドライバ電源は、+16V (GVDD)と-7V (GVEE)を生成する安定化チャージポンプで構成され、それぞれ最大3mAを供給することができます。また、抵抗R15の値を140kΩに変更することによって、反転バックブーストレギュレータを完全にオフにすることも可能です。

LEDドライバ部分は、ステップアップDC-DCプリレギュレータとそれに続く2チャネルのリニア電流シンクを実証します。ステップアッププリレギュレータは1MHzでスイッチングし、最大300mAをリニア回路に供給可能な電流モード制御のレギュレータとして動作します。各チャネルは最大38Vでの動作が可能で、最大160mAを供給します。各チャネルは80mAまたは160mA HB LED出力電流用に設定可能です。

EVキットのLEDドライバ部分は、4.5V~HB LEDストリングの順方向電圧の範囲のDC電源電圧で動作します。このEVキットは、40Vのロードダンプ状態に耐えることができます。また、このEVキットは適応型電圧最適化、過電圧保護(OVP)、サイクル単位の電流制限、サーマルシャットダウン、およびデジタルPWM入力信号を使用してHB LEDの輝度を制御するデジタルPWM調光動作などのICの機能も実証します。

このEVキットには、MAX20070が出荷時に実装されていますが、U1のIC置換でMAX20070Bの評価にも使用することができます。

アプリケーション

  • 車載セントラルインフォメーションディスプレイ
  • 車載ダッシュボード
  • 車載ヘッドアップディスプレイ
  • 車載ナビゲーションシステム
