MAX20049

• MAX20049ATEA/VY+が実装済み(他のICオプションも利用可能)：
  • V_OUT1 = 3.8V
  • V_OUT2 = 1.8V
  • V_OUT3 = 3.3V
  • V_OUT4 = 1.2V
• インダクタが実装されバランスの取れたサイズと効率(部品表を参照)
• 電圧監視用のPGOOD PCBパッドを提供
• SUP1およびSUP2は抵抗R4およびR5を使用して設定可能
• LDOIN3入力はジャンパJU1を使用して選択可能
• 実証済みPCBレイアウト
• 完全実装および試験済み

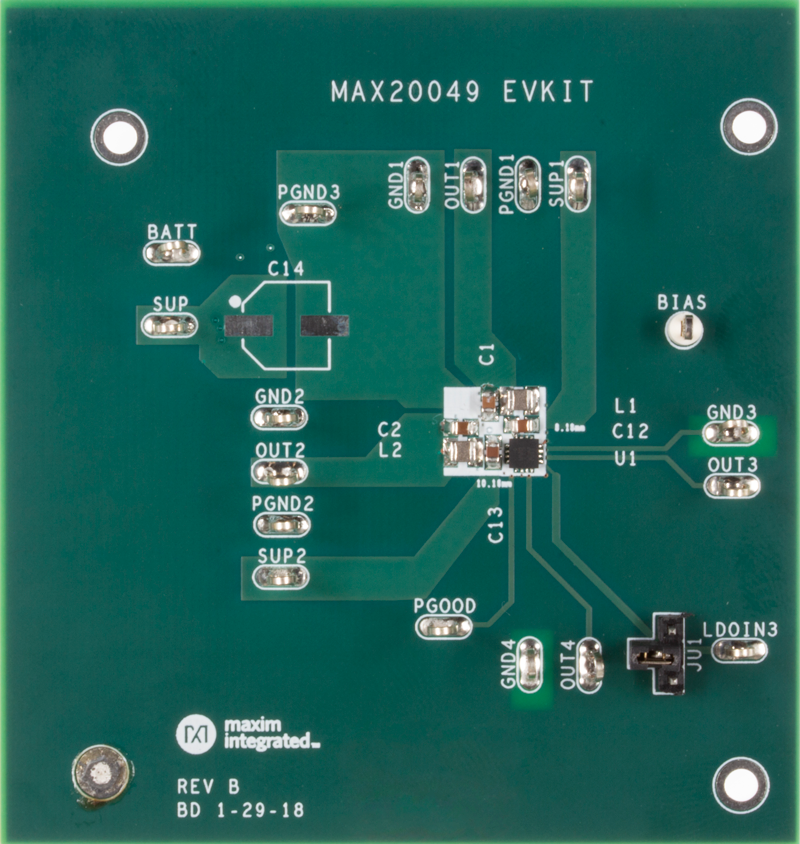

MAX20049の評価キット(EVキット)は、デュアルLDO内蔵ミニデュアルステップダウンコンバータのMAX20049用の完全実装および試験済みアプリケーション回路です。このEVキットは、1つの単一入力電圧ソースから4つの出力電圧を提供するようにセットアップされています。両方のステップダウンコンバータ(OUT1、OUT2)およびLDO3は、高入力電圧ソース(17V、max)に対応可能です。このICは、高PSRRで低ノイズのLDO3も備えています。各ステップダウンコンバータは最大500mAの負荷電流を供給可能で、LDO3は100mAを供給しLDO4は400mAを供給します。

アプリケーション

• カメラモジュール ― サラウンド、リア、フロント
• PoL (Point of Load)

• MAX96793ベースのMIPI CSI-2からGMSL3/GMSL2へのシリアライザ
• 12Gbps GMSL3フォワード・リンク、6Gbps/3Gbps GMSL2と下位互換性あり
• 1つのMIPI CSI-2入力で最大2レーンのD-PHYをサポート（1レーンあたり2.5Gbps）
• 50Ω同軸ケーブルを介した単一GMSL出力
• I²CおよびGPIOをサポートする187.5Mbps双方向コントロール・チャンネル
• AD-GMSL717MIPI-EVKコンセプトに基づいた、コンパクトなカメラ側EVKフォーム・ファクタ

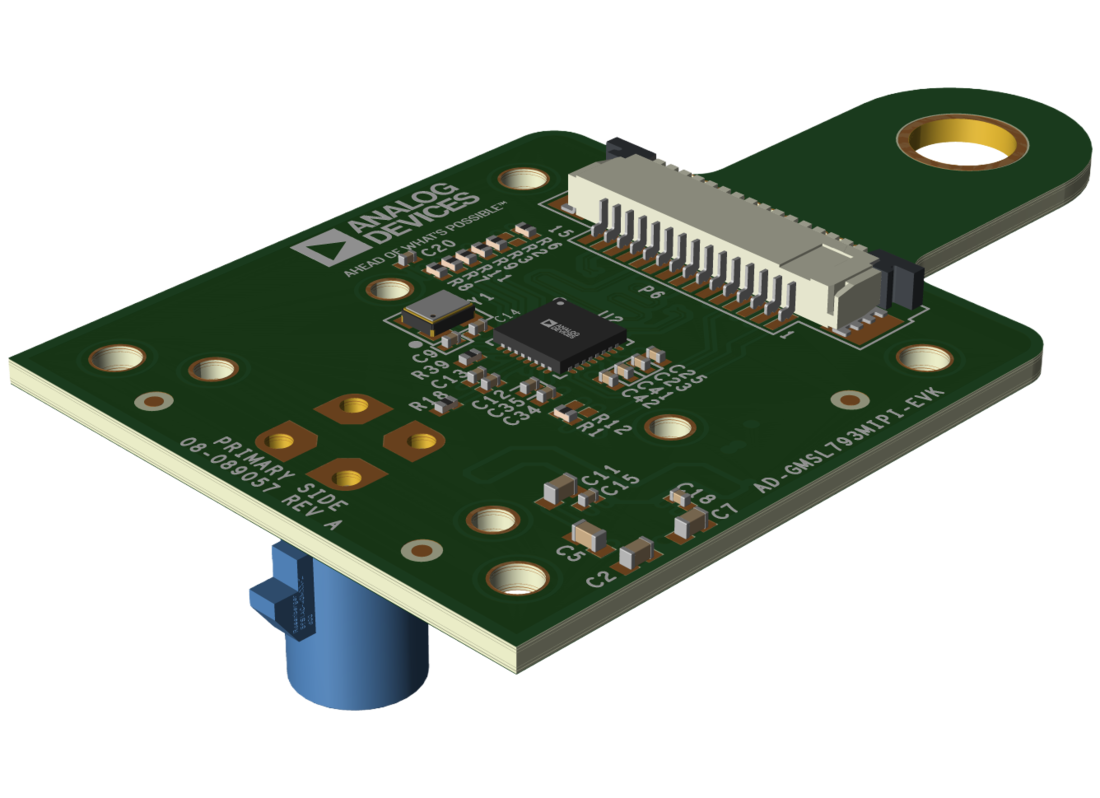

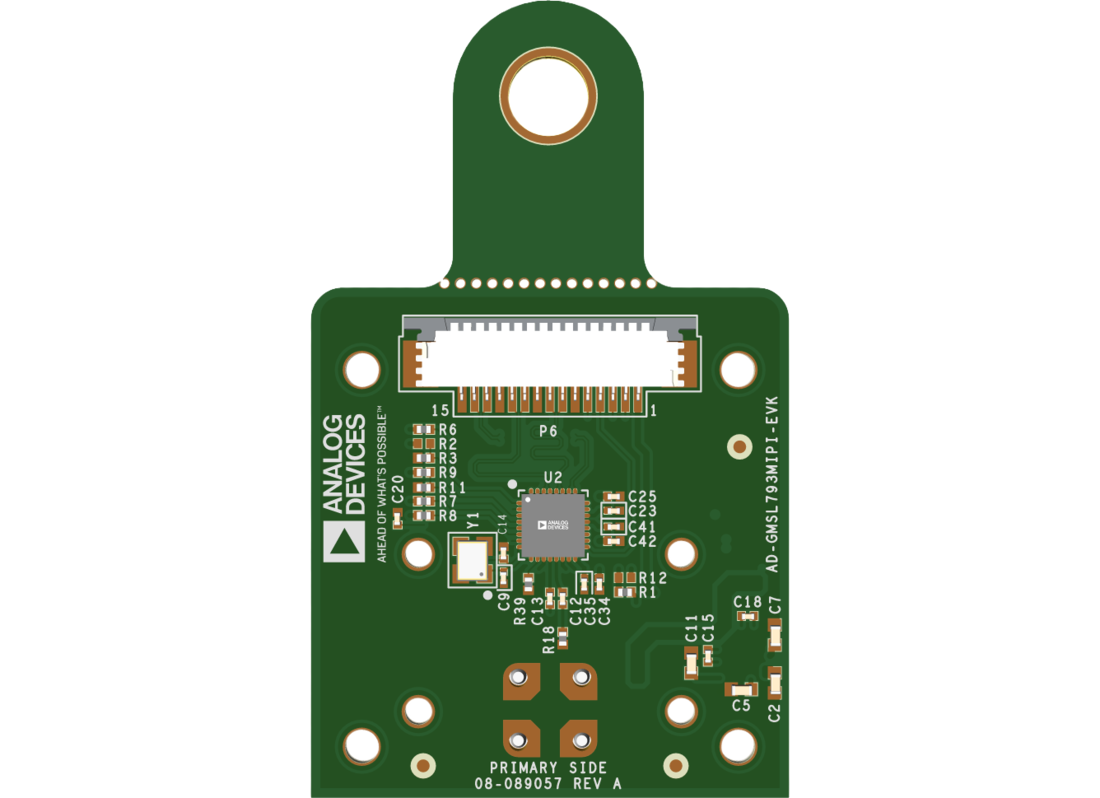

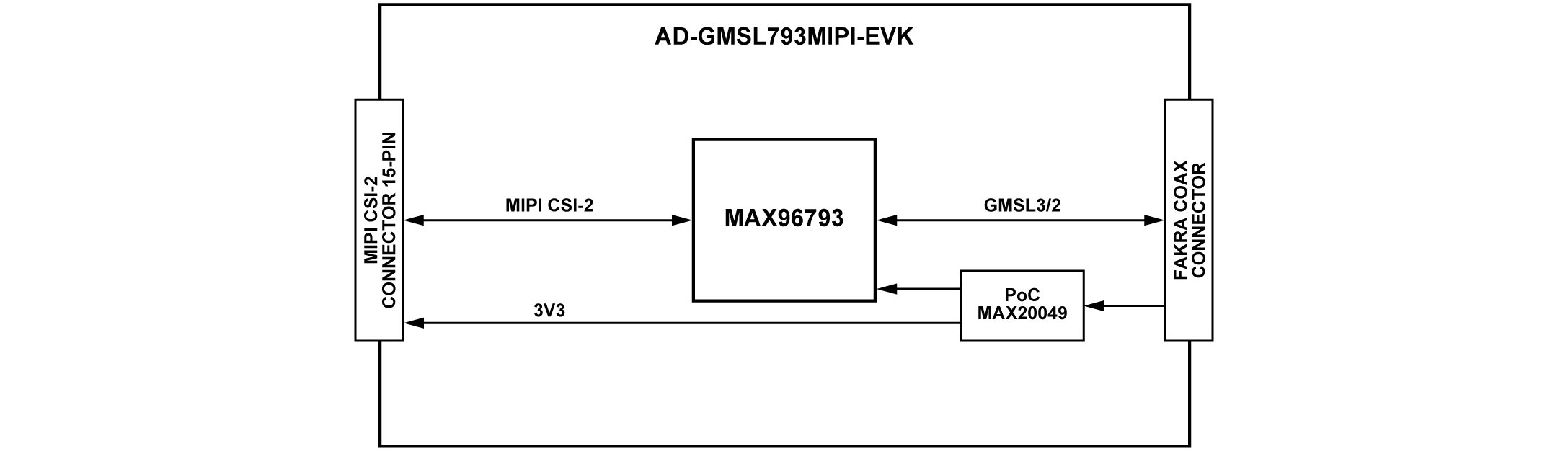

AD-GMSL793MIPI-EVKは、MAX96793シリアライザを使用して、MIPI CSI-2カメラ・インターフェースを単一のGMSL3またはGMSL2シリアル・リンクにブリッジするコンパクトな評価用ボードです。これは、AD-GMSL717MIPI-EVKコンセプトの次世代版であり、シリアライザの対応範囲をGMSL2からGMSL3に拡張し、最大12Gbpsのフォワード・リンク・レートを実現すると同時に、6Gbpsまたは3GbpsのGMSL2との下位互換性を維持することで、より幅広いエコシステムをサポートします。

このボードは、GMSLトランスポートを使用してリモート・カメラを中央処理プラットフォームに接続するシステムにおいて、MIPIカメラ・モジュールを迅速に評価することを目的としています。AD-GMSL717MIPI-EVKと同様、このボードは、ロボティクス、マシン・ビジョン、オートモーティブ・プロトタイピング、および組み込みイメージング・システムへの容易な統合を念頭に、コンパクトな機械的フォーマットで設計されています。

AD-GMSL792MIPI-EVKボードなどの互換性のあるデシリアライザ・プラットフォームと組み合わせることで、AD-GMSL793MIPI-EVKは、完全なMIPI-to-GMSL3/GMSL2-to-MIPI評価チェーンにおけるシリアライザ側エンドポイントとして使用できます。

アプリケーション

• 先進運転支援システム（ADAS）向けカメラのプロトタイピング
• 組み込みビジョンとロボティクス
• 産業用オートメーションとマシン・ビジョン
• 高解像度リモート・カメラおよび分散型センシング・ノード
• GMSL2へのフォールバック機能を備えた次世代GMSL3カメラ・リンクの開発

• Compact form-factor GMSL2 serializer board compatible with cameras having 15-pin MIPI CSI-2 ribbon cable interfaces
• Allows interfacing of a wide range of cameras, including most of the Raspberry Pi cameras, to systems having GMSL2 receive interfaces
• Implements Power over Cable (PoC) eliminating the need for external power supplies for the board itself and the connected camera

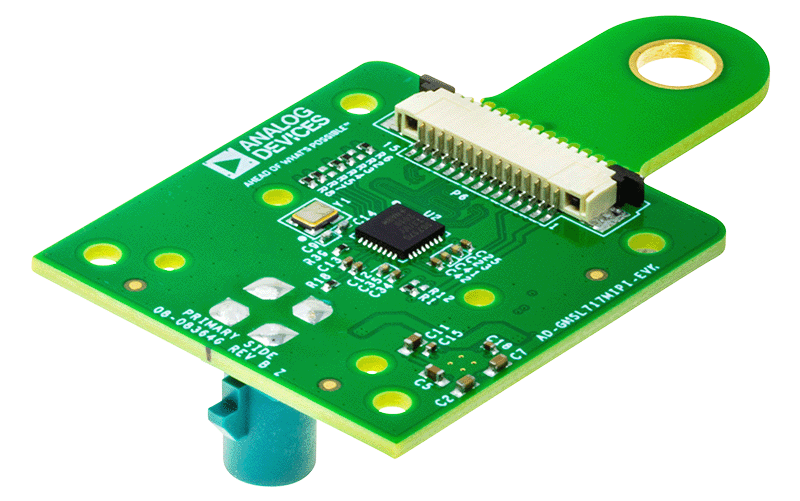

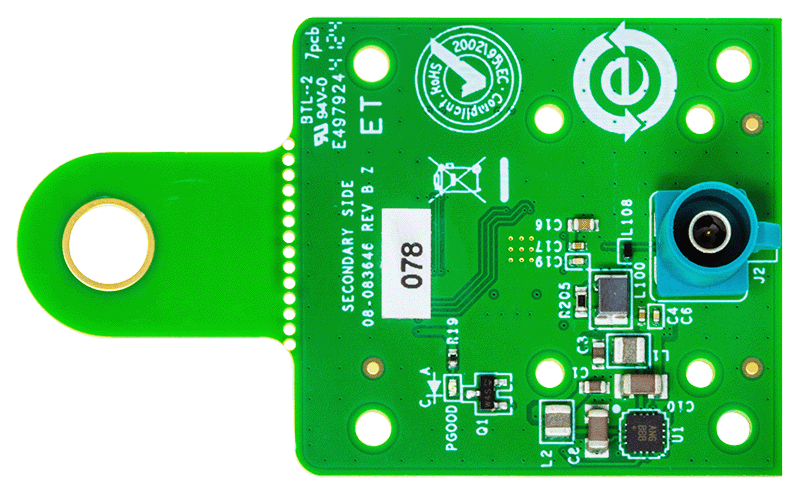

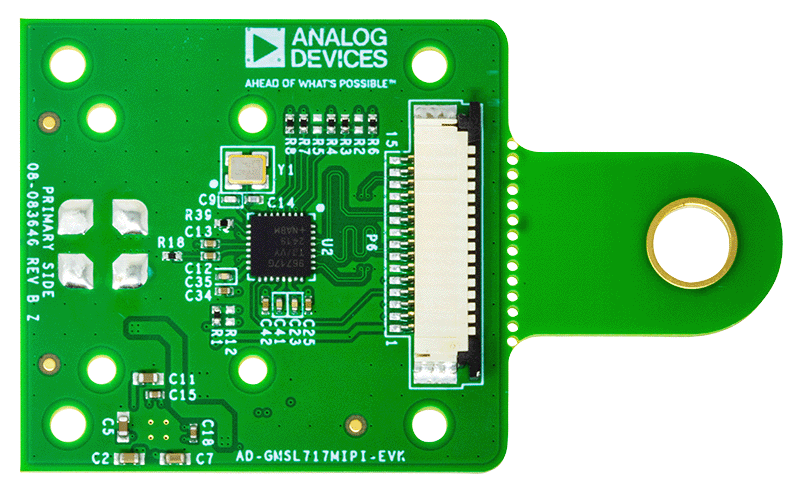

The AD-GMSL717MIPI-EVK allows connecting a wide range of cameras with 15-pin MIPI CSI-2 ribbon cable interfaces to Analog Devices’ MAX96717 GMSL2 serializer, enabling connectivity to processing systems which have GMSL2 receive interfaces. Due to its compact form-factor and mounting holes, the board can be easily and securely integrated into vision systems with various requirements in terms of size, shape, and mobility. A detachable extension allows mounting on tripods with 1/4”-20 mounts.

System Features:

• 1 x MIPI CSI (2 x lanes) 15-pin ribbon cable connector
• 4 x MFP pins routed to the ribbon cable connector
• 1 x FAKRA coaxial cable connector
• Implements Power over Cable (PoC)
• Mounting holes for easy and secure attach of all Raspberry Pi cameras form factors
• Open-source reference software for all supported camera types targeting a range of compute platforms such as Nvidia SoCs, Raspberry Pi, and AMD SoCs

Applications:

• High-Resolution Camera Systems
• Autonomous Guided Vehicles
• Advanced Driver Assistance Systems (ADAS)
