製品概要
機能と利点
- MAX96793ベースのMIPI CSI-2からGMSL3/GMSL2へのシリアライザ
- 12Gbps GMSL3フォワード・リンク、6Gbps/3Gbps GMSL2と下位互換性あり
- 1つのMIPI CSI-2入力で最大4レーンのD-PHYをサポート（1レーンあたり2.5Gbps）
- 50Ω同軸ケーブルを介した単一GMSL出力
- I²CおよびGPIOをサポートする187.5Mbps双方向コントロール・チャンネル
- AD-GMSL717MIPI-EVKコンセプトに基づいた、コンパクトなカメラ側EVKフォーム・ファクタ
製品概要

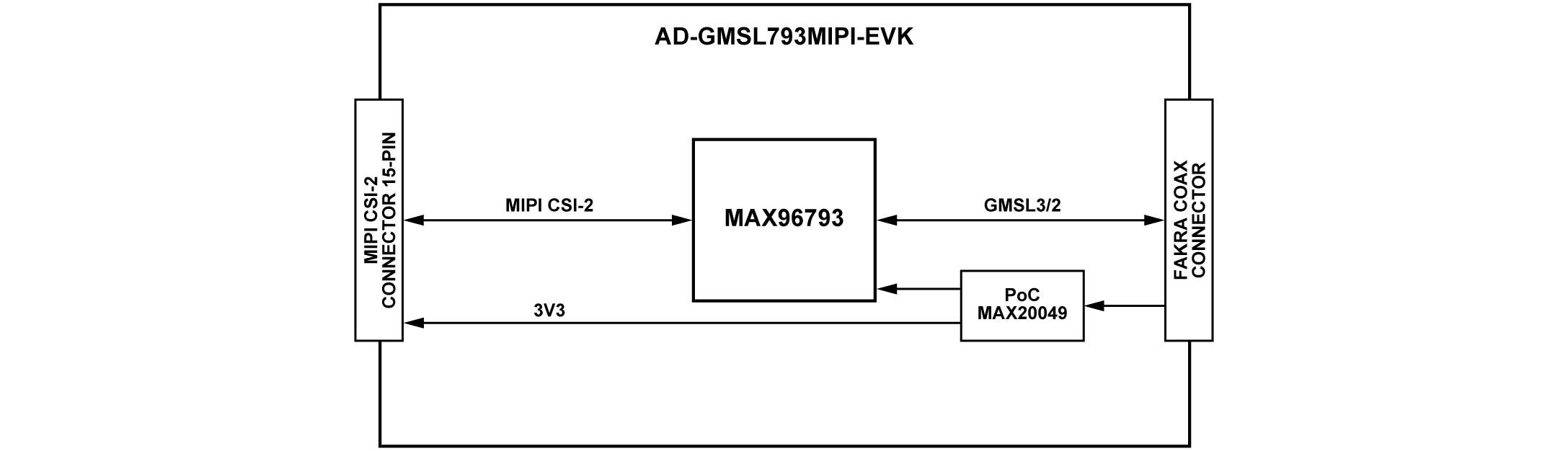

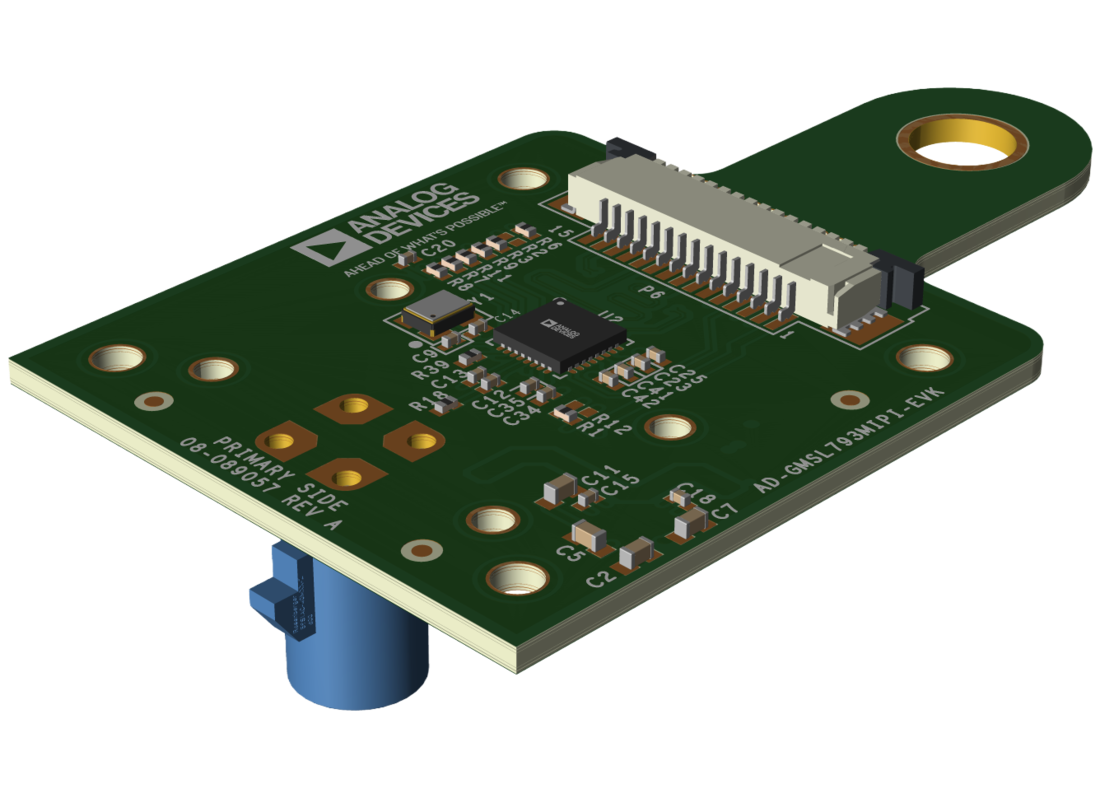

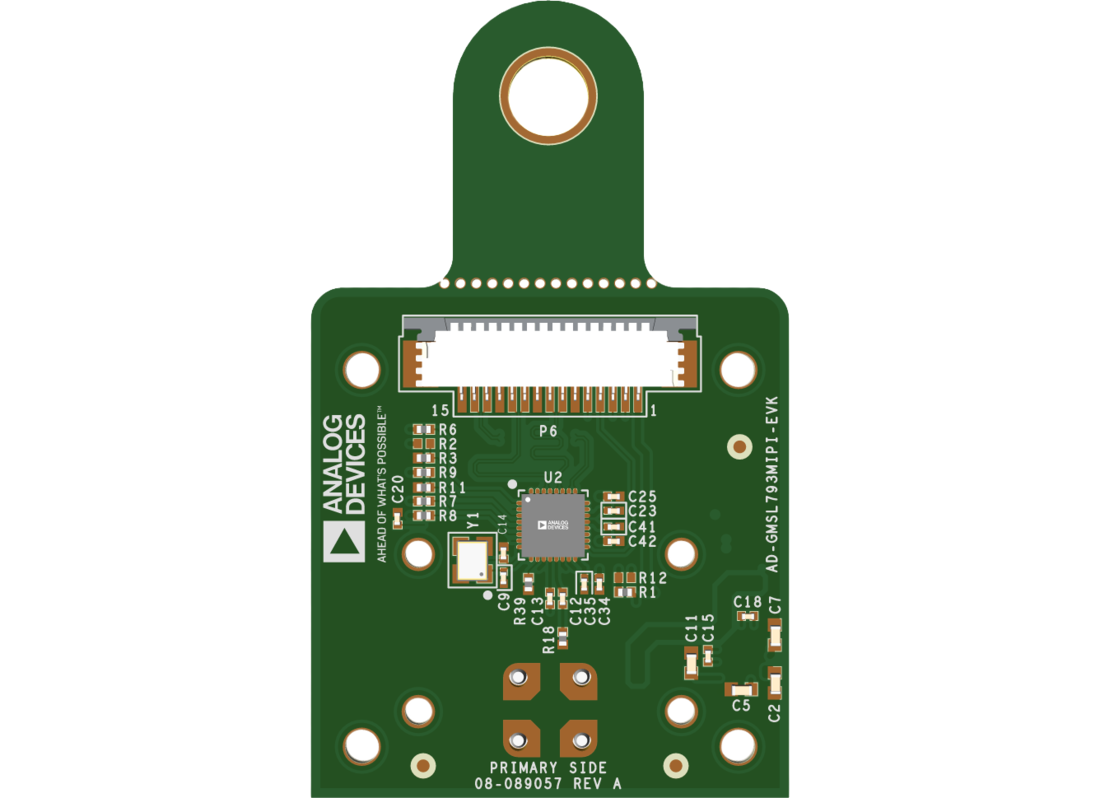

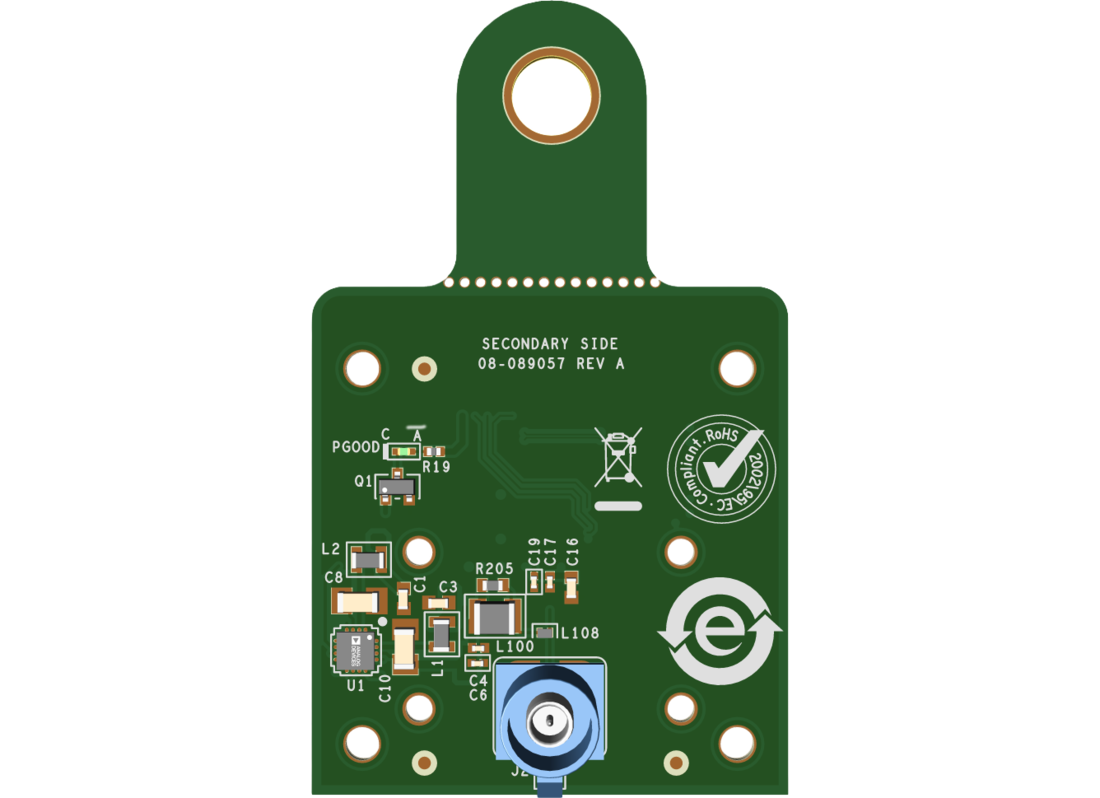

AD-GMSL793MIPI-EVKは、MAX96793シリアライザを使用して、MIPI CSI-2カメラ・インターフェースを単一のGMSL3またはGMSL2シリアル・リンクにブリッジするコンパクトな評価用ボードです。これは、AD-GMSL717MIPI-EVKコンセプトの次世代版であり、シリアライザの対応範囲をGMSL2からGMSL3に拡張し、最大12Gbpsのフォワード・リンク・レートを実現すると同時に、6Gbpsまたは3GbpsのGMSL2との下位互換性を維持することで、より幅広いエコシステムをサポートします。
このボードは、GMSLトランスポートを使用してリモート・カメラを中央処理プラットフォームに接続するシステムにおいて、MIPIカメラ・モジュールを迅速に評価することを目的としています。AD-GMSL717MIPI-EVKと同様、このボードは、ロボティクス、マシン・ビジョン、オートモーティブ・プロトタイピング、および組み込みイメージング・システムへの容易な統合を念頭に、コンパクトな機械的フォーマットで設計されています。
AD-GMSL792MIPI-EVKボードなどの互換性のあるデシリアライザ・プラットフォームと組み合わせることで、AD-GMSL793MIPI-EVKは、完全なMIPI-to-GMSL3/GMSL2-to-MIPI評価チェーンにおけるシリアライザ側エンドポイントとして使用できます。
アプリケーション
- 先進運転支援システム（ADAS）向けカメラのプロトタイピング
- 組み込みビジョンとロボティクス
- 産業用オートメーションとマシン・ビジョン
- 高解像度リモート・カメラおよび分散型センシング・ノード
- GMSL2へのフォールバック機能を備えた次世代GMSL3カメラ・リンクの開発
関連資料
-
AD‑GMSL793MIPI‑EVK User Guide (GitHub)2026/06/07
-
AD‑GMSL793MIPI‑EVK Design and Integration Files2026/06/07ZIP4 MB
