MAX20048

車載40V、55µA IQ、2.2MHz、Hブリッジバックブーストコントローラ

すべて表示 showmore-icon

業界最低IQのバックブーストコントローラ、クラス最高の過渡応答

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.40
特長
  • 厳格な車載品質および信頼性要件に適合
    • 動作VIN範囲:2V~36V、コールドクランク状態での動作が可能
    • 過渡入力耐性:最大40V
    • EN端子:+3.3V~+40Vに対応
    • 自動車用温度範囲:-40℃~+125℃
    • AEC-Q100認定
  • 効率的ソリューションを小型ソリューションサイズで提供
    • 高効率低電力動作用のスキップモード
    • 出力電圧:5V固定および4V~25V可変
    • 高いスイッチング周波数によって小型外付け部品の使用が可能
    • 小型24ピンSWTQFNパッケージ(4mm × 4mm)
  • 低自己消費電流によって設計者は厳しいOEM電流要件に対応可能
    • 自己消費電流:55µA (スタンバイモード時)
    • 自己消費電流:10µA (max、シャットダウン時)
  • CISPR25 Class 5の要件を満たすEMI軽減
    • 動作周波数:220kHz~2.2MHz
    • 固定周波数PWMモード
    • 外部周波数同期またはSYNC OUT機能(OTPオプションによって選択可能)
    • OTPオプションによってICのスペクトラム拡散をイネーブルまたはディセーブル可能
製品概要
show more Icon

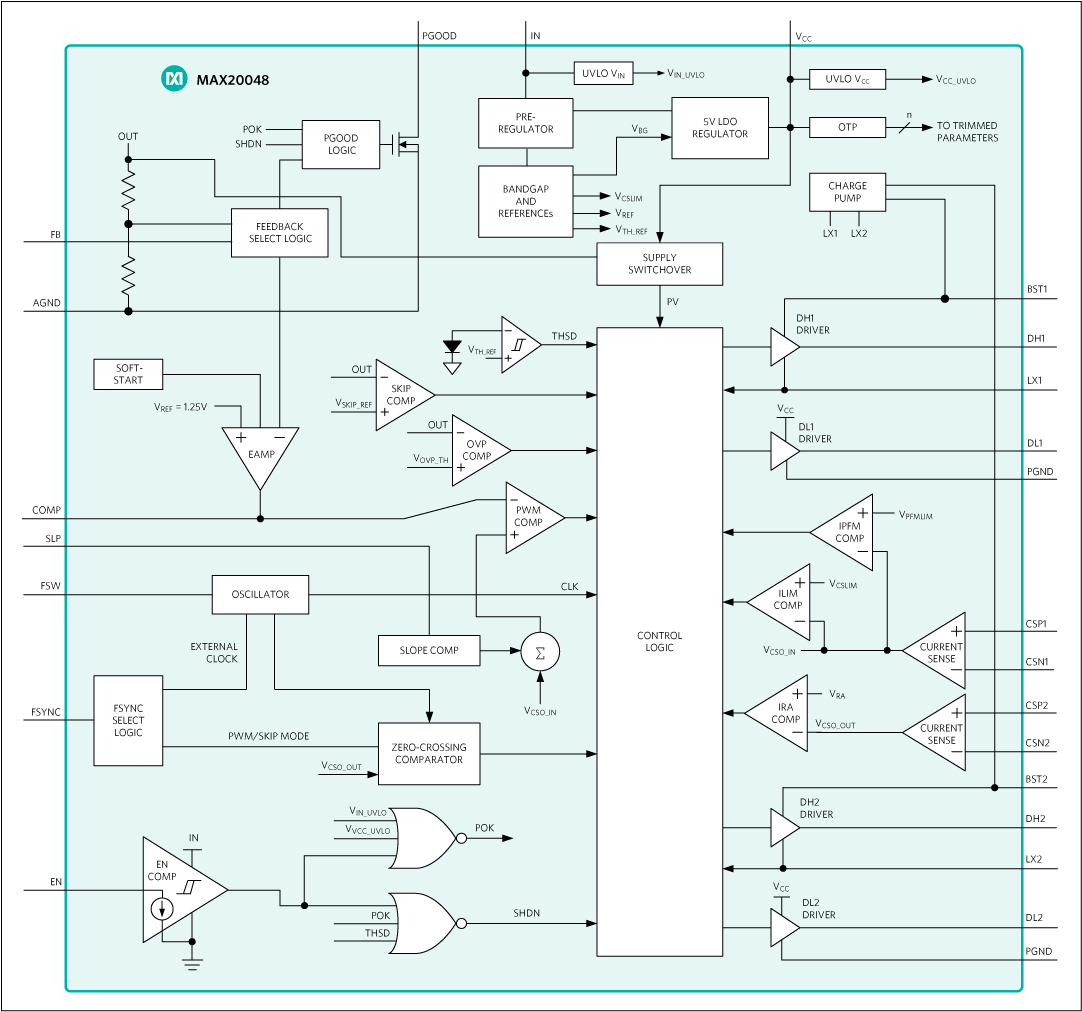

MAX20048は、電流モードバックブーストコントローラです。このデバイスは4.5V~36Vの入力電圧で動作し、無負荷時に使用する自己消費電流はわずか55µAです。起動の条件が満たされた後は、このデバイスは2V~36Vの拡張入力電圧範囲で動作可能です。スイッチング周波数は、抵抗を使用して220kHz~2.2MHzの範囲に設定可能で、外部クロックに同期させることができます。

このデバイスの出力電圧は、5V固定、または4V~25V可変として使用可能です。広い入力電圧範囲、およびバッテリ過渡時に一定の出力電圧を維持する能力によって、このデバイスは車載アプリケーションに最適です。軽負荷アプリケーションでは、ロジック入力(FSYNC)によって、消費電流を低減するスキップモード、または周波数変動を除去しEMIの最小化に役立つ固定周波数、強制PWMモードのいずれかでデバイスを動作させることができます。保護機能には、サイクル単位の電流制限、および自動復帰を備えたサーマルシャットダウンがあります。

MAX20048は小型24ピンTQFN-EP SWパッケージ(4mm × 4mm)で提供されます。

アプリケーション

  • 計器クラスタ
  • ポイントオブロード電源
  • リモートディスプレイ
  • スタート/ストップシステム
  • USB電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20048ATGA/VY+
  • HTML
  • HTML
MAX20048ATGA/VY+T
  • HTML
  • HTML
MAX20048ATGB/VY+
  • HTML
  • HTML
MAX20048ATGB/VY+T
  • HTML
  • HTML
MAX20048ATGC/VY+
  • HTML
  • HTML
MAX20048ATGC/VY+T
  • HTML
  • HTML
MAX20048ATGD/VY+
  • HTML
  • HTML
MAX20048ATGD/VY+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX20048EVKIT

MAX20048の評価キット

zoom

MAX20048EVKIT

MAX20048の評価キット

MAX20048の評価キット

機能と利点

  • 入力電源範囲:2V~36V
  • 最大16Aの入力電流を提供
  • イネーブル入力
  • 周波数同期入力
  • 電圧監視PGOOD出力
  • BIAS電圧監視テストポイント
  • 完全実装および試験済み
  • 実証済みPCBレイアウト

製品の詳細

MAX20048の評価キット(EVキット)は、電流モードバックブーストコントローラICのMAX20048用の完全実装および試験済みアプリケーション回路です。このEVキットは、2V~36Vの入力電圧で最大16A (max)の入力電流を供給するように設計されています。出力電圧精度は、通常の9V~18Vの動作入力範囲内では±2%で、2V~18Vの範囲では±3%精度です。PGOOD信号を観察することによって電圧品質を監視することができます。

このICは5V固定出力電圧および4V~25VのOUT設定可能範囲を提供します。スイッチング周波数は220kHz~2.2MHzに調整可能なため、小型外付け部品の使用が可能で、出力リップルが低減され、AM干渉がないことが保証されます。このICは軽負荷時には自動的にスキップモードに移行し、無負荷時で55µAの低自己消費電流になります。このICは、EMI放射を最小限に抑えるように設計されたスペクトラム拡散周波数変調オプションと、180°逆位相クロックを出力するSYNCOUTオプションを備えています。

アプリケーション

  • 計器クラスタ
  • ポイントオブロード電源
  • リモートディスプレイ
  • スタート/ストップシステム
  • USB電源
ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

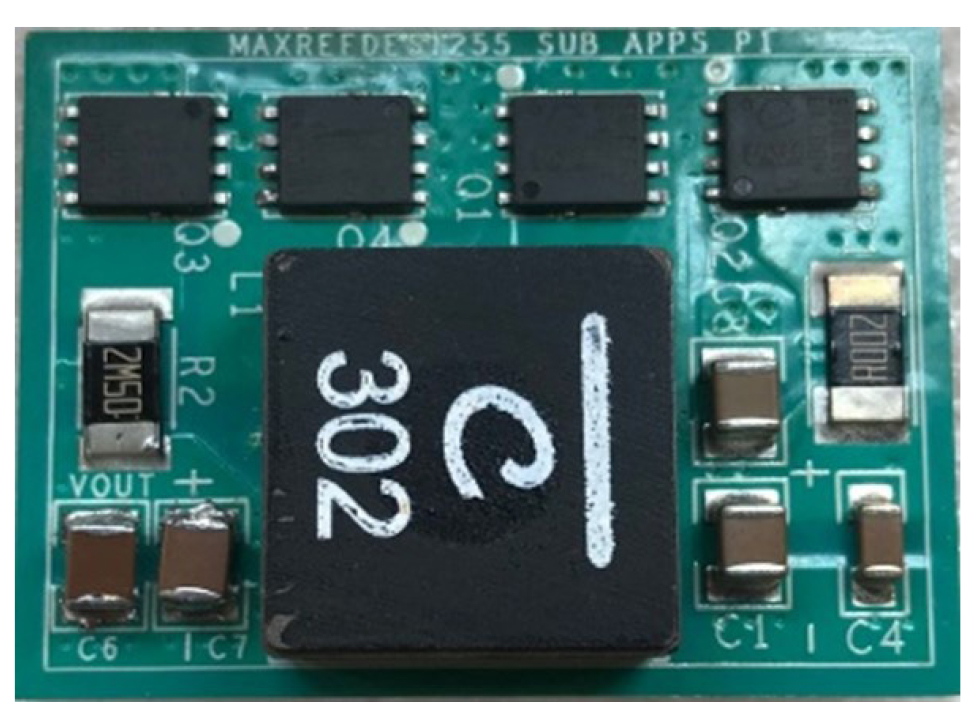

リファレンス・デザイン

リファレンス・デザイン 1

リファレンス・デザイン1
