MAX20047

新規設計には非推奨

デュアル3A USB DCPチャージャ

業界最小のデュアル3Aポート車載DCPチャージャ

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Operating VIN Range of 3.5V to 36V
  • 40V Load-Dump Protection
  • Synchronous DC-DC Converter with Integrated FETs
  • 93% Charge Efficiency at 3A Charging
  • 0.4MHz to 2.2MHz Programmable Switching Frequency by External Pin Settings
  • Spread-Spectrum Operation
  • Fixed 8ms Internal Soft-Start
  • 5.20V Output
  • 99% Duty-Cycle Operation with Low Dropout
  • ±2% Output-Voltage Accuracy
  • Input System Overvoltage and Short-Circuit Protection
  • Accurate SRC_DMOS Current Limiting with Minimal Voltage Drop
    • Low RON 15mΩ Dual USB Power Switches
    • Adjustable SRC_DMOS Current Limit by External Pin Settings
    • Integrated Current Sensing
  • Thermal Regulation and Thermal Shutdown
  • Dual Autonomous Battery-Charging Ports with Portable Device Detection
    • Integrated Apple® 2.4A, 2.1A, 1.0A Detection
    • Integrated Samsung® Detection
    • Integrated DCP Detection
  • Robust for the Automotive Environment
    • Short-to-Battery and Short-to-Ground Protection on Protected SRC_DMOS Output
    • Short-to-Battery and Short-to-PV Protection on Protected HVDP1, HVDM1, HVDP2, and HVDM2 Inputs
    • Tested to ISO 10605 and IEC 61000-4-2 ESD Standards
    • 20-Pin (5.0mm x 3.5mm) FC2-QFN Package
    • -40°C to +125°C Operating Temperature Range
    • AEC-Q100 Qualified

MAX20047は車載充電アプリケーション用に設計された車載グレード、低コスト、小型実装面積デュアルポートチャージャICです。このデバイスは完全同期整流6AステップダウンバックコンバータでハイサイドおよびローサイドのFETを内蔵し、3.5V～36Vの入力電圧で動作し5.2Vの出力電圧を提供することができます。このICはiPod®/iPhone® 1.0AおよびiPad® 2.1A充電専用モードを内蔵しています。

このICは内蔵スイッチを介して93%の効率でポート当り最大3Aの充電電流を供給し、設定可能な電流制限およびサーマルフォールドバック制御を備えています。バックコンバータのスイッチング周波数は0.4MHz～2.2MHzの範囲で設定可能です。保護対象のHVBUS出力ではグランドへの短絡保護および過電流保護も提供され、内部BUS電源レールを過電流フォルトから保護します。MAX20047は最大+18Vのバッテリへの短絡を提供し、EMIを低減するスペクトラム拡散動作を備えた製品を注文することも可能です。

iPod、iPhone、およびiPadはApple Inc.の登録商標です。

デザインソリューション：Beat the Heat: Build a Compact, Multi-Standard Dual USB Charger ›

アプリケーション

  • 車載シガーソケットアダプタ
  • リニアチャージャ用電源
  • USBデディケーテッドチャージングポート(DCP)
MAX20047
デュアル3A USB DCPチャージャ

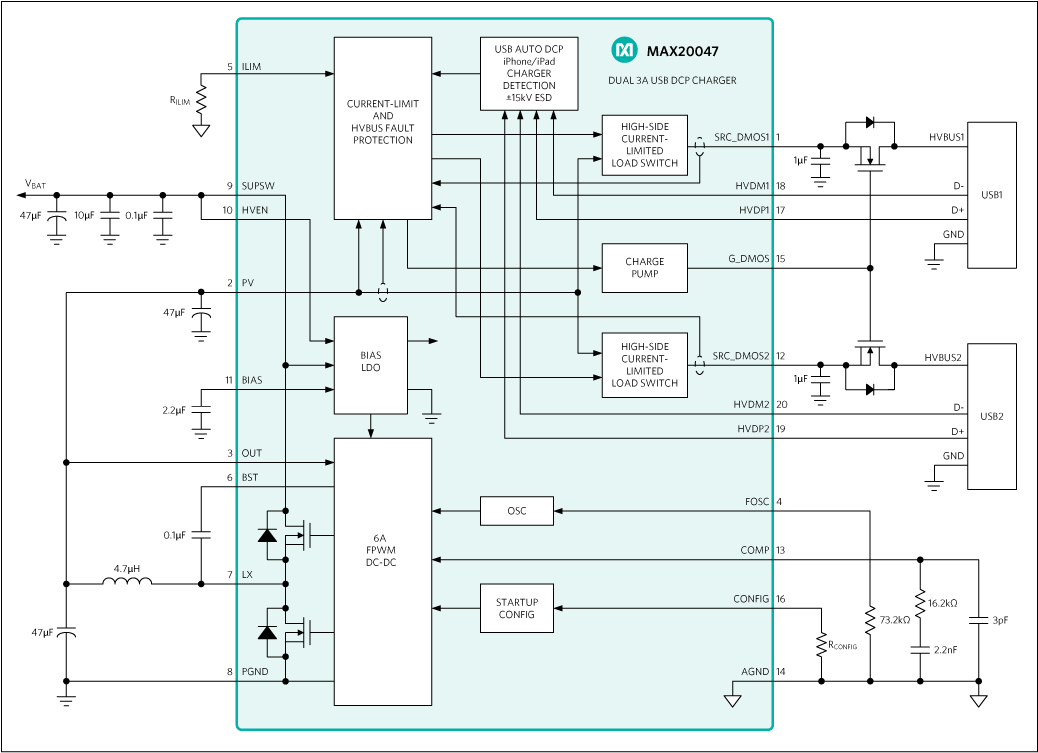

MAX20047：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

デザイン・ノート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX20047EVKIT

MAX20047の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 設定可能な充電検出モード
    • USB-IF BC 1.2デディケーテッドチャージングポート(DCP)
    • Apple® 2.4A、2.1A、1.0A、およびSamsung®終端抵抗
  • 高集積、高効率、DC-DCコンバータ(440kHz～2.2MHz)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX20047の評価キット(EVキット)は、集積型で小型パッケージ形式のMAX20047 ICを実証します。

このEVキットは400kHz動作用に設定され、ポート当り3A (min)の電流制限を備えています。2つのType Aソケットがあり、チャージャエミュレーション機能の実証に使用することができます。

アプリケーション

  • 車載シガーソケットアダプタ
  • リニアチャージャ用電源
  • USBデディケーテッドチャージングポート(DCP)
MAX20047EVKIT
MAX20047の評価キット
