MAX19693

12ビット、4.0Gsps高ダイナミック性能広帯域DAC

すべて表示 showmore-icon

1180mWで-164dBm/Hzのノイズ密度を実現する、12ビット、4.0Gsps DAC

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 出力更新レート:4.0Gsps
  • 業界トップクラスのダイナミック性能
    • SFDR* = 76dBc (fOUT = 400MHzの場合)
    • SFDR* = 70dBc (fOUT = 800MHzの場合)
    • 広帯域ノイズスペクトル密度 = -164dBm/Hz
  • 低電力動作
    • 770mW (fDAC = 2000Mspsの場合)
    • 1180mW (fDAC = 4000Mspsの場合)
  • 4:1のマルチプレックスLVDS入力
    • ポート当り最大1000Mwps
  • 50Ωの差動出力終端内蔵
  • 入力レジスタのスキャンモードによって回路内部導電性検証
  • 11mm x 11mmの小型169ピンCSBGAパッケージ
  • 評価キット入手可能(MAX19693EVKITを注文してください)
製品概要
show more Icon

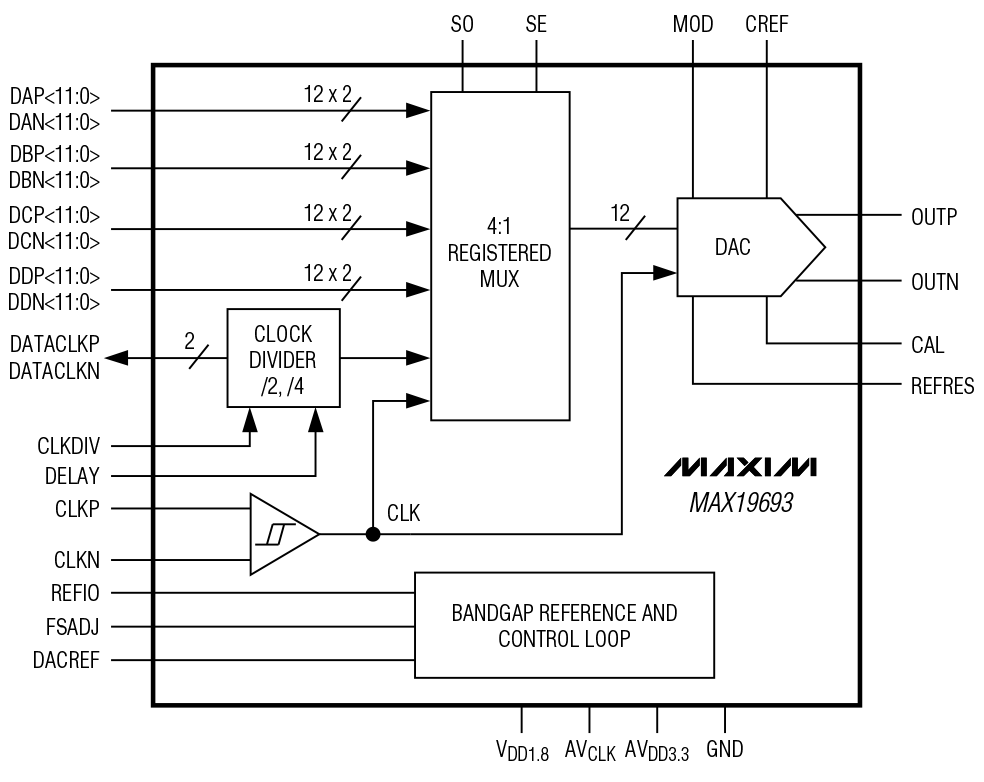

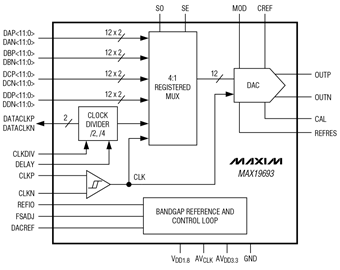

12ビット、4.0Gspsディジタル-アナログコンバータ(DAC)のMAX19693は、高周波および広帯域信号のダイレクトディジタル合成が可能です。このDACは、広帯域通信およびレーダアプリケーション用に最適化されています。MAX19693は、優れたスプリアスおよびノイズ性能を備え、DCからほぼ2GHzまでの周波数範囲で広帯域信号の合成に使用することができます。4.0Gspsの更新レートによって、1.5GHz帯域幅を超える信号のディジタル合成が可能です。

MAX19693は、4つの12ビットマルチプレックス低電圧差動信号(LVDS)入力ポートを備え、ダブルデータレート(DDR)またはクワッドデータレート(QDR)モード時にそれぞれ最大1GHzで動作します。このDACは、立上りおよび立下りクロックエッジの両方で変換がトリガされるため、DAC更新レートの1/2のクロックを受け付けます。入力データレートは、DAC更新レートの1/4 (クロックレートの1/2)です。MAX19693は、LVDSデータクロック出力を提供し、FPGAまたはASICデバイスとのインタフェースが簡単です。

MAX19693は、ダイナミック性能を最適化するための自己較正型の50Ω差動出力終端を内蔵する電流ステアリングDACです。MAX19693は、3.3Vおよび1.8V電源で動作し、4.0Gspsの場合の消費電力は1180mWです。MAX19693は、拡張温度範囲(-40℃~+85℃)での動作が保証され、11mm x 11mmの小型169ピンCSBGAパッケージで提供されます。

アプリケーション

  • XバンドトランスミッタのデジタルIF生成
  • ダイレクトデジタル合成
  • 電子戦
  • レーダ波形およびLO信号合成

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

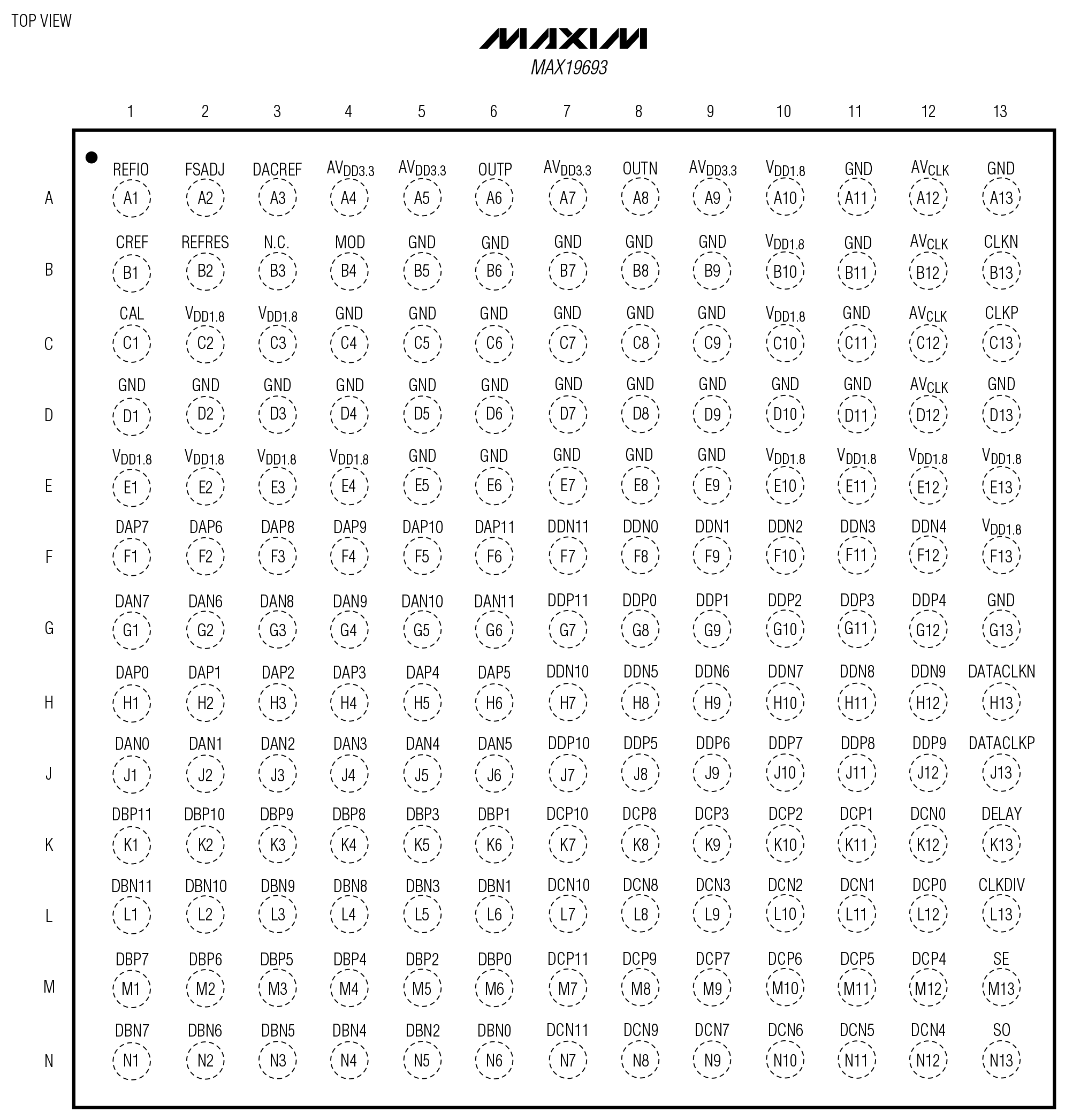

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX19693EXW+D
  • HTML
  • HTML
MAX19693EXW-D
  • HTML
  • HTML

評価用キット 2

MAX19693EVKIT

MAX19692およびMAX19693の評価キット

zoom

MAX19693EVKIT

MAX19692およびMAX19693の評価キット

MAX19692およびMAX19693の評価キット

機能と利点

  • DAC更新レート:2.3Gsps (max) (MAX19692)
  • DAC更新レート:4.0Gsps (max) (MAX19693)
  • QSHコネクタを使用したマキシムのHSDCEPデータソースボードとの直接インタフェース
  • 実証済み12層PCB設計
  • リファレンス回路実装
  • パワーオンリセット実装
  • クロックインタフェース実装
    • クロックレート:2.3GHz (max) (MAX19692)
    • クロックレート:2.0GHz (max) (MAX19693)
  • 広帯域出力トランス
    • 30MHz以下から2000MHz以上をサポート
  • 完全実装および試験済み
  • データソース(FPGA)ボード入手可能(HSDCEPをご注文ください)

製品の詳細

MAX19692/MAX19693の評価キット(EVキット)は、12ビット、ダイレクトRF合成デジタル-アナログコンバータ(DAC)のMAX19692 (2.3Gsps)とMAX19693 (4.0Gsps)の性能を評価するために必要なすべてのコンポーネントを備えた、完全実装および試験済みPCBです。このEVキットボードには、DAC出力の差動-シングルエンド変換用、およびDACクロックのシングルエンド-差動変換用の各広帯域トランスが備えられています。

アプリケーション

  • XバンドトランスミッタのデジタルIF生成
  • 広帯域RF信号(最高2GHz)の直接デジタル生成
  • ダイレクトデジタル合成(DDS)
  • レーダ波形およびLO信号合成

MAX19692EVKIT

MAX19692およびMAX19693の評価キット

zoom

MAX19692EVKIT

MAX19692およびMAX19693の評価キット

MAX19692およびMAX19693の評価キット

機能と利点

  • DAC更新レート:2.3Gsps (max) (MAX19692)
  • DAC更新レート:4.0Gsps (max) (MAX19693)
  • QSHコネクタを使用したマキシムのHSDCEPデータソースボードとの直接インタフェース
  • 実証済み12層PCB設計
  • リファレンス回路実装
  • パワーオンリセット実装
  • クロックインタフェース実装
    • クロックレート:2.3GHz (max) (MAX19692)
    • クロックレート:2.0GHz (max) (MAX19693)
  • 広帯域出力トランス
    • 30MHz以下から2000MHz以上をサポート
  • 完全実装および試験済み
  • データソース(FPGA)ボード入手可能(HSDCEPをご注文ください)

製品の詳細

MAX19692/MAX19693の評価キット(EVキット)は、12ビット、ダイレクトRF合成デジタル-アナログコンバータ(DAC)のMAX19692 (2.3Gsps)とMAX19693 (4.0Gsps)の性能を評価するために必要なすべてのコンポーネントを備えた、完全実装および試験済みPCBです。このEVキットボードには、DAC出力の差動-シングルエンド変換用、およびDACクロックのシングルエンド-差動変換用の各広帯域トランスが備えられています。

アプリケーション

  • XバンドトランスミッタのデジタルIF生成
  • 広帯域RF信号(最高2GHz)の直接デジタル生成
  • ダイレクトデジタル合成(DDS)
  • レーダ波形およびLO信号合成
