MAX1896

製造中

1.4MHz SOT23電流モードステップアップDC-DCコンバータ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 効率：90%以上
  • 可変出力：最大13V
  • 5V入力から12V/120mA出力を保証
  • 入力電圧範囲：2.6V～5.5V
  • LT1613ピンコンパチブル
  • シャットダウン電流：0.01µA
  • プログラマブルソフトスタート
  • 省スペース6ピンSOT23パッケージ
    • MAX1896
    1.4MHz SOT23電流モードステップアップDC-DCコンバータ

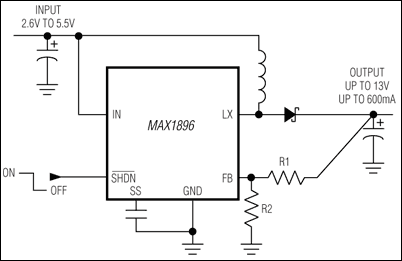

    MAX1896：標準動作回路
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    信頼性データ 1

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    評価用キット

    MAX1896EVKIT

    MAX1896の評価キット

    今すぐ購入 詳細を表示

    機能と利点

  • 入力電圧範囲：2.5V～5.5V
  • 固定出力電圧12.0V、可変出力電圧VIN～13.0V
  • 最大出力電流：100mA
  • 1.4MHzの固定周波数PWM動作
  • ICシャットダウン電流：0.01µA
  • 表面実装部品
  • 完全実装および試験済み

    • 製品詳細

    MAX1896の評価キット(EVキット)は完全実装および試験済み表面実装回路基板で、固定周波数1.4MHz、パルス幅変調(PWM)、ステップアップDC-DCコンバータを備えています。この評価キットは、2.5V～5.5Vの入力ソースから12.0Vの出力電圧を供給します。また、最大出力電流100mAを供給します。

    この評価キットは、低自己消費電流と高効率を実現します。また、この評価キットは、フィードバック抵抗R1およびR2を変更することにより、VINから最大13.0Vまでの他の出力電圧も評価することができます。

    アプリケーション

    • ハンドヘルド機器
    • LCDディスプレイ
    • ノートブックコンピュータ
    • PCMCIAカード
    • ポータブルアプリケーション
    MAX1896EVKIT
    MAX1896の評価キット
