MAX186

低電力、8チャネル、12ビットシリアルADC

すべて表示 showmore-icon

低電力、シングルエンドまたは差動マルチチャネル、12ビットADC、バイポーラ入力に対応

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 36
1Ku当たりの価格 最低価格:$16.32
特長
  • 8チャネルシングルエンドまたは4チャネル差動入力
  • +5V単一または±5V動作
  • 低消費電力:
    • 1.5mA (動作モード)
    • 2µA (パワーダウンモード)
  • 内部トラック/ホールド、133kHzのサンプリングレート
  • 4.096Vリファレンス内蔵(MAX186)
  • SPI、QSPI、MICROWIRE、TMS320対応4線式シリアルインタフェース
  • ソフトウェア設定によるユニポーラまたはバイポーラ入力
  • 20ピンPDIP、SO、SSOPパッケージ
  • 評価キット入手可能
製品概要
show more Icon

MAX186/MAX188は、8チャネルマルチプレクサ、高帯域幅トラック/ホールド、およびシリアルインタフェースを、高速な変換速度と超低消費電力とともに組み合わせた、12ビットデータ収集システムです。これらの製品は+5V単一またはデュアル±5V電源で動作します。アナログ入力は、ユニポーラ/バイポーラおよびシングルエンド/差動の各動作をソフトウェアで設定することができます。

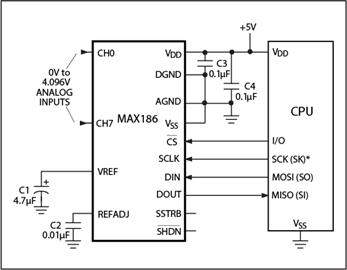

4線式のシリアルインタフェースによって、外部ロジックを用いることなく、SPI、QSPIおよびMICROWIRE®デバイスと接続することができます。 シリアルストローブ出力によってTMS320ファミリのデジタル信号プロセッサと直接接続することができます。MAX186/MAX188は、逐次比較型A/D変換の実行のために、内部クロックまたは外部シリアルインタフェースクロックのいずれかを使用することができます。内部クロックを用いる際には、シリアルインタフェースは4MHz以上の速度で動作可能となります。
MAX186は4.096Vのリファレンスを内蔵していますが、MAX188には外部リファレンスが必要です。いずれの製品も、ゲイン調整を簡略化するリファレンスバッファアンプを備えています。
MAX186/MAX188は、ハードワイヤによるアクティブローSHDNピンと、ソフトウェアで選択可能な2種類のパワーダウンモードを備えています。シリアルインタフェースにアクセスすることによって、自動的にデバイスに電源が入り、起動時間も高速なことからMAX186/MAX188は毎回の変換の合間にシャットダウンすることができます。このように変換の合間でのパワーダウンを行うことで、制限されたサンプリングレートでは電源電流を10µA以下まで抑えることができます。
MAX186/MAX188は20ピンPDIPおよびSOパッケージ、8ピンPDIPよりも占有面積が30%少ないSSOP (Shrink Small-Outline Package)で提供されます。パラレルインタフェースを必要とするアプリケーションでは、MAX180/MAX181のデータシートを参照してください。アンチエイリアシングフィルタについてはMAX274/MAX275のデータシートを参照してください。

アプリケーション

  • 自動試験装置(ATE)
  • バッテリ駆動アプリケーション
  • データ収集
  • 高精度プロセス制御
  • 医療用機器
  • ポータブルデータロギング
  • ロボット工学

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 36
1Ku当たりの価格 最低価格:$16.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX186ACAP+
  • HTML
  • HTML
MAX186ACPP+
  • HTML
  • HTML
MAX186ACWP+
  • HTML
  • HTML
MAX186AEAP+
  • HTML
  • HTML
MAX186AEAP+T
  • HTML
  • HTML
MAX186AEPP+
  • HTML
  • HTML
MAX186AEWP+
  • HTML
  • HTML
MAX186AEWP+T
  • HTML
  • HTML
MAX186BCAP+
  • HTML
  • HTML
MAX186BCPP+
  • HTML
  • HTML
MAX186BCWP+
  • HTML
  • HTML
MAX186BCWP+T
  • HTML
  • HTML
MAX186BEAP+
  • HTML
  • HTML
MAX186BEPP+
  • HTML
  • HTML
MAX186BEWP+
  • HTML
  • HTML
MAX186BEWP+T
  • HTML
  • HTML
MAX186CCAP+
  • HTML
  • HTML
MAX186CCAP+T
  • HTML
  • HTML
MAX186CCPP+
  • HTML
  • HTML
MAX186CCWP+
  • HTML
  • HTML
MAX186CCWP+T
  • HTML
  • HTML
MAX186CEAP+
  • HTML
  • HTML
MAX186CEAP+T
  • HTML
  • HTML
MAX186CEPP+
  • HTML
  • HTML
MAX186CEWP+
  • HTML
  • HTML
MAX186CEWP+T
  • HTML
  • HTML
MAX186DCAP+
  • HTML
  • HTML
MAX186DCAP+T
  • HTML
  • HTML
MAX186DCPP+
  • HTML
  • HTML
MAX186DCWP+
  • HTML
  • HTML
MAX186DCWP+T
  • HTML
  • HTML
MAX186DEAP+
  • HTML
  • HTML
MAX186DEAP+T
  • HTML
  • HTML
MAX186DEPP+
  • HTML
  • HTML
MAX186DEWP+
  • HTML
  • HTML
MAX186DEWP+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 2, 2023

- 2361E

WAFER FAB

MAX186ACAP+

製造中

MAX186ACPP+

製造中

MAX186ACWP+

製造中

MAX186AEAP+

製造中

MAX186AEAP+T

製造中

MAX186AEPP+

製造中

MAX186AEWP+

製造中

MAX186AEWP+T

製造中

MAX186BCAP+

製造中

MAX186BCPP+

製造中

MAX186BCWP+

製造中

MAX186BCWP+T

製造中

MAX186BEAP+

製造中

MAX186BEPP+

製造中

MAX186BEWP+

製造中

MAX186BEWP+T

製造中

MAX186CCAP+

製造中

MAX186CCAP+T

製造中

MAX186CCPP+

製造中

MAX186CCWP+

製造中

MAX186CCWP+T

製造中

MAX186CEAP+

製造中

MAX186CEAP+T

製造中

MAX186CEPP+

製造中

MAX186CEWP+

製造中

MAX186CEWP+T

製造中

MAX186DCAP+

製造中

MAX186DCAP+T

製造中

MAX186DCPP+

製造中

MAX186DCWP+

製造中

MAX186DCWP+T

製造中

MAX186DEAP+

製造中

MAX186DEAP+T

製造中

MAX186DEPP+

製造中

MAX186DEWP+

製造中

MAX186DEWP+T

製造中

5 21, 2018

- 1752

ASSEMBLY

MAX186AEPP+

製造中

MAX186BEPP+

製造中

MAX186DEPP+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 2, 2023

- 2361E

arrow down

WAFER FAB

MAX186ACAP+

製造中

MAX186ACPP+

製造中

MAX186ACWP+

製造中

MAX186AEAP+

製造中

MAX186AEAP+T

製造中

MAX186AEPP+

製造中

MAX186AEWP+

製造中

MAX186AEWP+T

製造中

MAX186BCAP+

製造中

MAX186BCPP+

製造中

MAX186BCWP+

製造中

MAX186BCWP+T

製造中

MAX186BEAP+

製造中

MAX186BEPP+

製造中

MAX186BEWP+

製造中

MAX186BEWP+T

製造中

MAX186CCAP+

製造中

MAX186CCAP+T

製造中

MAX186CCPP+

製造中

MAX186CCWP+

製造中

MAX186CCWP+T

製造中

MAX186CEAP+

製造中

MAX186CEAP+T

製造中

MAX186CEPP+

製造中

MAX186CEWP+

製造中

MAX186CEWP+T

製造中

MAX186DCAP+

製造中

MAX186DCAP+T

製造中

MAX186DCPP+

製造中

MAX186DCWP+

製造中

MAX186DCWP+T

製造中

MAX186DEAP+

製造中

MAX186DEAP+T

製造中

MAX186DEPP+

製造中

MAX186DEWP+

製造中

MAX186DEWP+T

製造中

5 21, 2018

- 1752

arrow down

ASSEMBLY

MAX186AEPP+

製造中

MAX186BEPP+

製造中

MAX186DEPP+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX186EVKIT

MAX186の評価キット/評価システム

zoom

MAX186EVKIT

MAX186の評価キット/評価システム

MAX186の評価キット/評価システム

機能と利点

  • Includes EV Kit and 80C32 µC Module
  • 12-Bit Resolution ADC
  • Serial µC Interface
  • Unipolar +4.096V or Bipolar -2.048V to +2.048V Input Ranges
  • Internal Reference Voltage
  • Low Supply-Current Shutdown Mode
  • Evaluates All Operating Modes
  • Proven PCB Layout
  • Prototyping Area Provided
  • Digitizes 8 Analog Inputs
  • Fully Assembled and Tested
