特長
- 入力：4チャネルシングルエンドまたは2チャネル差動
- 単一電源動作：
- +2.7V～+3.6V (MAX1246)
- +2.7V～+5.25V (MAX1247)
- 内部2.5Vリファレンス(MAX1246)
- 低電力：
- 1.2mA (133ksps、3V電源)
- 54µA (1ksps、3V電源)
- 1µA (パワーダウンモード)
- 4線シリアルインタフェース：SPI/QSPI/MICROWIRE/TMS320コンパチブル
- ユニポーラまたはバイポーラ入力：ソフトウェアで設定
- パッケージ：16ピンQSOP (8ピンSOPと同面積)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX1246/MAX1247は、4チャネルマルチプレクサ、高帯域幅トラック/ホールド、およびシリアルインタフェースに高速変換、および超低消費電流特性を加えた12ビットデータ収集システムです。MAX1246は+2.7V～+3.6Vの単一電源、MAX1247は+2.7V～+5.25Vの単一電源で動作し、どちらの製品もアナログ入力はソフトウェアにより、ユニポーラ/バイポーラ、およびシングルエンド/差動動作に設定できます。

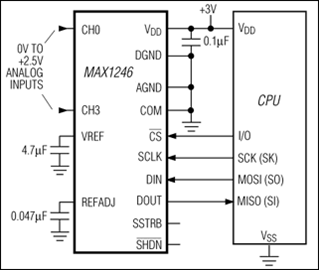

4線式シリアルインタフェースは、外部ロジックを使用せずに直接SPI™/QSPI™およびMICROWIRE™機器に接続できます。シリアルストローブ出力により、TMS320ファミリのディジタル信号プロセッサに直接接続できます。MAX1246/MAX1247は内部クロックまたは外部シリアルインタフェースクロックを用いることで、逐次比較型のアナログディジタル変換を行います。
MAX1246は内部2.5Vリファレンスを備えていますが、MAX1247は外部リファレンスを必要とします。いずれも電圧調節範囲±1.5%のリファレンスバッファアンプを備えています。本製品は、ハード配線された/SHDNピンおよびソフトウェア選択によるパワーダウン機能を備えており、また変換完了時に自動的にシャットダウンするように設定できます。MAX1246/MAX1247はシリアルインタフェースにアクセスするとパワーアップし、ターンオンが速いために変換と変換の間にシャットダウンすることができます。このため、サンプリングレートが低い場合には消費電流を60µA以下に抑えることができます。MAX1246/MAX1247は16ピンDIPパッケージ、および8ピンSOと同面積の小型QSOPパッケージで供給されています。
本製品の8チャネルバージョンについては、MAX146/MAX147のデータシートを参照してください。
アプリケーション
- バッテリ駆動アプリケーション
- データ収集
- 医療用機器
- ペンディジタイザ
- ポータブルデータロギング
- プロセス制御
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX1247
資料
Filters
1つが該当
-
すべて
-
データシート
-
すべて
-
English
-
中国語
-
日本語
データシート
3
MAX1246-MAX1247: +2.7V, Low-Power, 4-Channel, Serial 12-Bit ADCs in QSOP-16 Data Sheet (Rev.2)
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX1247ACEE+ |
16-QSOP-150_MIL
|
|
|
| MAX1247ACEE+T |
16-QSOP-150_MIL
|
|
|
| MAX1247ACPE+ |
Plastic Dual-In-Line, Narrow (0.3in)
|
|
|
| MAX1247AEEE+ |
16-QSOP-150_MIL
|
|
|
| MAX1247BCEE+ |
16-QSOP-150_MIL
|
|
|
| MAX1247BCEE+T |
16-QSOP-150_MIL
|
|
|
| MAX1247BCPE+ |
Plastic Dual-In-Line, Narrow (0.3in)
|
|
|
| MAX1247BEEE+ |
16-QSOP-150_MIL
|
|
|
| MAX1247BEEE+T |
16-QSOP-150_MIL
|
|
|
| MAX1247BEPE+ |
Plastic Dual-In-Line, Narrow (0.3in)
|
|
- MAX1247ACEE+
- ピン／パッケージ図
-
16-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247ACEE+T
- ピン／パッケージ図
-
16-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247ACPE+
- ピン／パッケージ図
-
Plastic Dual-In-Line, Narrow (0.3in)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247AEEE+
- ピン／パッケージ図
-
16-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247BCEE+
- ピン／パッケージ図
-
16-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247BCEE+T
- ピン／パッケージ図
-
16-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247BCPE+
- ピン／パッケージ図
-
Plastic Dual-In-Line, Narrow (0.3in)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247BEEE+
- ピン／パッケージ図
-
16-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247BEEE+T
- ピン／パッケージ図
-
16-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX1247BEPE+
- ピン／パッケージ図
-
Plastic Dual-In-Line, Narrow (0.3in)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 24, 2019
- 1746N
ASSEMBLY
MAX1247AEEE+
製造中
MAX1247BEEE+
製造中
MAX1247BEEE+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 24, 2019
- 1746N
ASSEMBLY
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シングル・チャンネルA/Dコンバータ1 |
||||
|
製造中 |
+2.7V、低電力、2チャネル、108ksps、シリアル12ビットADC、8ピンµMAXパッケージ |
|||
|
マルチプレクスA/Dコンバータ6 |
||||
|
製造中 |
+2.7V、低電力、8チャネル、シリアル12ビットADC |
|||
|
製造中 |
+2.7V、低電力、8チャネル、シリアル12ビットADC |
|||
|
製造中 |
+2.7V、低電力、2チャネル、108ksps、シリアル12ビットADC、8ピンµMAXパッケージ |
|||
|
製造中 |
差動トラック/ホールド、およびリファレンス内蔵、12ビット、300ksps ADC |
|||
|
製造中 |
FIFO、温度検出、およびGPIOポート付き、12ビット、マルチチャネルADC/DAC |
|||
|
製造中 |
FIFOおよびリファレンス内蔵、12ビット、300ksps ADC |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2
MAX1247EVKIT
MAX1246およびMAX1247の評価キット
製品の詳細
MAX1247の評価キット(EVキット)は、3V、12ビット、4チャネルのアナログ-ディジタルコンバータMAX1247の機能を試すための実装済み、試験済みの表面実装PCBです。
MAX1247の評価システム(EVシステム)はMAX1247の評価キット(EVキット)およびマキシムの3Vマイクロコントローラ(µC)モジュールで構成された、低コストの完全4チャネルデータ収集システムです。ソフトウェアはIBM® PCコンパチブルとなっておりMAX1247の様々な機能を容易に試すことができます。ソースコードも提供されています。
MAX1246の評価キットおよび評価システムは、内部2.5VリファレンスのMAX1246をMAX1247に置き換える以外は、MAX1247の評価キットおよび評価システムと同一です。
パーソナルコンピュータを使用してMAX1246またはMAX1247の総合的な評価を行う場合は、EVシステムをご注文ください。他のマキシムのEVシステムと一緒に3V µCモジュールをすでに購入してある場合、あるいはその他のµCベースのシステムで使用される場合は、EVキットをご注文ください。
アプリケーション
- バッテリ駆動アプリケーション
- データ収集
- ペンディジタイザ
- ポータブルデータロギング
- プロセス制御
MAX1246EVKIT
MAX1246およびMAX1247の評価キット
製品の詳細
MAX1247の評価キット(EVキット)は、3V、12ビット、4チャネルのアナログ-ディジタルコンバータMAX1247の機能を試すための実装済み、試験済みの表面実装PCBです。
MAX1247の評価システム(EVシステム)はMAX1247の評価キット(EVキット)およびマキシムの3Vマイクロコントローラ(µC)モジュールで構成された、低コストの完全4チャネルデータ収集システムです。ソフトウェアはIBM® PCコンパチブルとなっておりMAX1247の様々な機能を容易に試すことができます。ソースコードも提供されています。
MAX1246の評価キットおよび評価システムは、内部2.5VリファレンスのMAX1246をMAX1247に置き換える以外は、MAX1247の評価キットおよび評価システムと同一です。
パーソナルコンピュータを使用してMAX1246またはMAX1247の総合的な評価を行う場合は、EVシステムをご注文ください。他のマキシムのEVシステムと一緒に3V µCモジュールをすでに購入してある場合、あるいはその他のµCベースのシステムで使用される場合は、EVキットをご注文ください。
アプリケーション
- バッテリ駆動アプリケーション
- データ収集
- ペンディジタイザ
- ポータブルデータロギング
- プロセス制御
