MAX1807-MAX1808_jp: 低消費電力、設定可能な過電圧保護コントローラ Data Sheet (Rev. 0)12/19/2000PDF175K
製品概要
機能と利点
- 5つの精度3%の過電圧コンパレータ
- VGSリミッタ付直列PFETゲートドライバ
- 自己消費電流:21µA
- シャットダウン電流:4µA
- 動作電圧範囲:4.4V~28V
- 低バッテリ検出用10%ヒステリシス付精度3%のコンパレータ(MAX1808)
- 28VのオープンドレインNチャネル出力(MAX1807)
- パッケージ:小型10ピンµMAX
製品概要

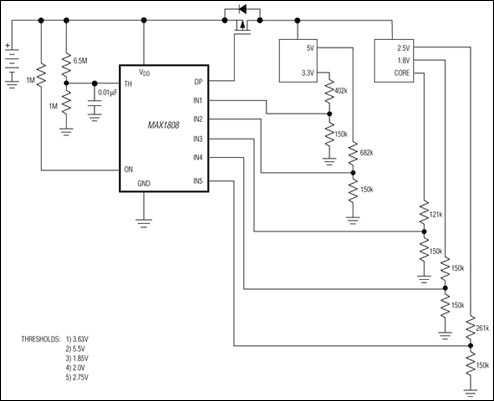

MAX1807/MAX1808は、5個までの電源電圧における過電圧状態の有無を監視し、その内1個がトリップスレッショルドを超えるとラッチ出力を提供する、過電圧保護コントローラです。ラッチ出力は外部Pチャネル負荷スイッチを駆動し、過電圧状態が検出された時に電力を遮断します。ラッチは、ONにロジックローが入力されるか、または電源がサイクルされるとリセットされます。
MAX1807は、アラートの発生、リセット可能フューズのトリップ等に使用できる28Vのオープンドレイン障害出力を提供します。MAX1808はヒステリシス付低バッテリコンパレータを備えており、入力電圧が低すぎる時にDP出力をハイに駆動して、外部Pチャネルスイッチをオフにします。
MAX1807/MAX1808は小型10ピンµMAX®パッケージで提供されています。
アプリケーション
- マルチ出力電源
- ノートブックコンピュータ
- 電源モジュール
