MAX180

製造中

完全、100ksps、8チャネル、12ビット、データ収集システム

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 12ビット分可能、±1/2 LSBリニアリティ
  • 8チャネルマルチプレクサ入力(MAX180)
  • シングルエンド6チャネルマルチプレクサ(MAX181)
  • トラック&ホールド回路内蔵
  • 100kHzのサンプリングレート
  • DCおよびダイナミック試験済み
  • 内部電圧リファレンス：25ppm/℃
  • 各チャネルユニポーラ(0V～+5V)またはバイポーラ(-2.5V～+2.5V)入力レンジ対応
  • 各チャネルシングルエンド/差動入力対応
  • 高速8/16ビットµPインタフェース
  • 電源動作：+5Vおよび-12V～-15V
  • 消費電力：110mW

The MAX180/MAX181は、8/6チャネル入力マルチプレクサ、広帯域トラック&ホールド(T/H)、低ドリフトツェナーリファレンス、およびフレキシブルなマイクロプロセッサ(µP)インタフェースと、高速変換および低消費電力を組み合わせた完全12ビットデータ収集システム(DAS)です。MAX180/MAX181はユニポーラ/バイポーラ変換およびシングルエンド入力/差動入力をµPによって設定することができます。両デバイスは100kHzでサンプリングおよびディジタル化が可能で、高速8ビットまたは16ビットµPインタフェースを特長としています。

MAX180は8チャネルのアナログ入力を備え、一方MAX181は6チャネルのアナログ入力を備えています。MAX180のマルチプレクサ出力は直接アナログ-ディジタルコンバータ(ADC)入力に接続されています。MAX181はマルチプレクサ出力ピンとADC入力ピンを別々に備えており、マルチプレクサとADC間にプログラム可能な利得アンプを挿入することができます。

このシステムでは、ユーザは内部または外部リファレンスを選択することができます。さらに内部リファレンス値とオフセットは調整可能であるため、システム全体の利得とオフセットエラーをゼロにすることができます。マルチプレクサは入力インピーダンスが高いため、アナログ入力の駆動要件が簡素化されます。

アプリケーション

  • 自動試験装置(ATE)
  • デジタル信号処理(DSP)
  • 高精度プロセス制御
  • 高速サーボループ
MAX180
完全、100ksps、8チャネル、12ビット、データ収集システム

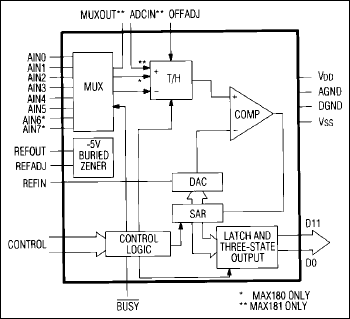

MAX180、MAX181：ブロックダイアグラム
