MAX1266

製造中

420ksps、+5V、6/2チャネル、+2.5Vリファレンスおよびパラレルインタフェース付12ビットADC

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 12ビット分解能、±0.5 LSBリニアリティ
  • +5V単一電源動作
  • +2.5Vリファレンス内蔵
  • ソフトウェアで設定可能アナログ入力マルチプレクサ
    • 6チャネルシングルエンド/3チャネル擬似差動(MAX1266)
    • 2チャネルシングルエンド/1チャネル擬似差動(MAX1268)
  • ソフトウェアで設定可能ユニポーラ/バイポーラアナログ入力
  • 低消費電流
    • 2.8mA (420ksps)
    • 1.0mA (100ksps)
    • 400µA (10ksps)
    • 2µA (シャットダウン)
  • 6MHz内部フルパワー帯域幅トラック/ホールド
  • 12ビットパラレルインタフェース
  • 小型実装面積
    • 28ピンQSOP (MAX1266)
    • 24ピンQSOP (MAX1268)

低電力、12ビットアナログ-ディジタルコンバータ(ADC)のMAX1266/MAX1268は、逐次比較型、自動パワーダウン、高速ウェイクアップ(2µs)、内蔵クロック、+2.5V内蔵リファレンス、および高速12ビットパラレルインタフェースが特長です。これらのデバイスは、+5Vアナログ単一電源で動作します。

消費電力は、420kspsの最大サンプリングレートでわずか10mWです。また、ソフトウェアで選択可能な2種類のパワーダウンモードによって、MAX1266/MAX1268は変換と変換の間でシャットダウンします。パラレルインタフェースにアクセスがあると、デバイスは通常動作に戻ります。無変換期間のパワーダウンにより、低速サンプリングレートで消費電流が10µA以下に減少します。

両デバイスとも、アナログ入力をソフトウェアでユニポーラかバイポーラ、シングルエンドか擬似差動動作に設定できます。シングルエンドモードにおいて、MAX1266は6個の入力チャネルを、MAX1268は2個の入力チャネルを備えています(擬似差動モード時には、それぞれ3個および1個の入力チャネル)。

これらのコンバータは、使いやすさと小型パッケージサイズに加えて、優れたダイナミック性能と低消費電力によって、バッテリ駆動/データ収集アプリケーションや、消費電力/スペース要件が厳しいその他の回路に最適です。MAX1266は28ピンQSOPパッケージで、MAX1268は24ピンQSOPパッケージで提供されます。ピンコンパチブル+3V、12ビットバージョンについては、MAX1265/MAX1267データシートを参照してください。

アプリケーション

  • データ収集システム
  • データロギング
  • エネルギー管理
  • 産業用制御システム
  • 患者監視
  • タッチスクリーン
MAX1266
420ksps、+5V、6/2チャネル、+2.5Vリファレンスおよびパラレルインタフェース付12ビットADC

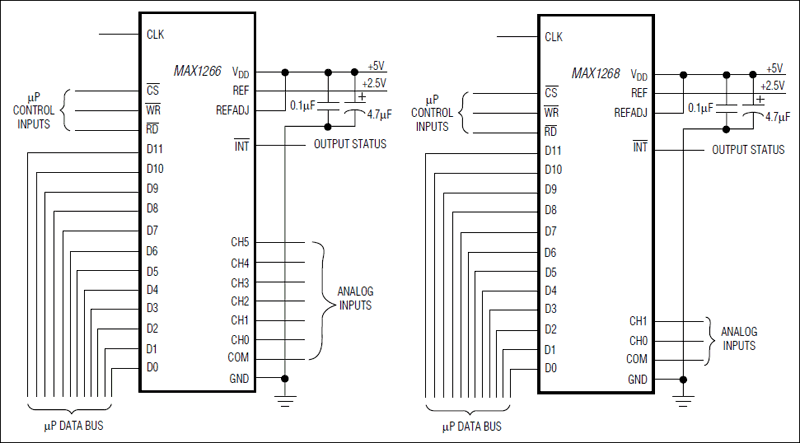

MAX1266、MAX1268：標準動作回路
