MAX17671

集積型4V~60V、150mA、高効率、同期整流ステップダウンDC-DCコンバータ、50mAリニアレギュレータ内蔵

すべて表示 showmore-icon

高集積産業用PMIC、小型ソリューションを実現

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.89
特長
  • 外付け部品数および総コストを削減
    • ショットキー不要の同期整流動作
    • 内部補償
    • ソフトスタート内蔵
    • 全セラミックコンデンサ、小型レイアウト
    • ステップダウンコンバータ出力の誘導性短絡に対する保護
  • DC-DCレギュレータの在庫数を削減
    • 広い入力範囲:4V~60V (ステップダウンコンバータレギュレータ)
    • ステップダウン動作のデューティサイクル:最大98%
    • 外部同期を備えた可変スイッチング周波数:200kHz~2.2MHz (ステップダウンコンバータ)
    • リニアレギュレータの入力範囲:2.35V~5.5V
    • リニアレギュレータの負荷電流能力:最大50mA
  • 消費電力を低減
    • 無負荷消費電流:50µA
    • PFMによって軽負荷効率の向上を実現
    • シャットダウン電流:2.5µA
    • ブートストラップバイアス入力によって効率を向上
  • 過酷な産業環境で信頼性の高い動作
    • ピーク電流制限保護
    • 出力電圧監視内蔵(アクティブローRESET)
    • 抵抗で設定可能なEN/UVLOスレッショルド
    • プリバイアス負荷への単調な起動
    • 過熱保護
    • 高い産業用動作周囲温度範囲:-40℃~+125℃/ジャンクション温度範囲:-40℃~+150℃
製品概要
show more Icon

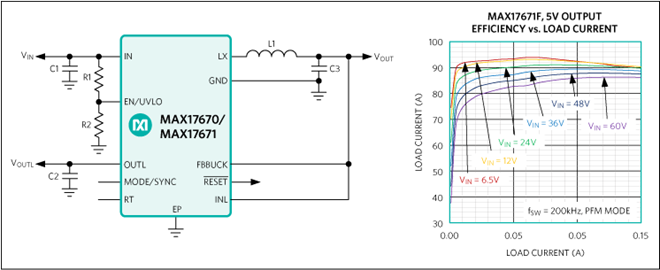

Himalayaシリーズの電圧レギュレータIC、パワーモジュール、およびチャージャは、より低温、小型、簡素な電源ソリューションを実現します。MAX17670、MAX17671、およびMAX17672はデュアル出力レギュレータで、4V~60V、150mA高電圧、高効率、Himalaya同期整流ステップダウンコンバータを内蔵し、MOSFET、および高PSRR、低ノイズ、2.35V~5.5V、50mAリニアレギュレータを備えています。MAX17670およびMAX17671は、それぞれ3.3Vと5Vの固定ステップダウンコンバータ出力電圧を提供します。ステップダウンコンバータのMAX17672の出力電圧は可変(0.8V~VINの90%)です。3.3V (MAX17671およびMAX17672のみ)、3.0V、2.5V、1.8V、1.5V、および1.2Vのリニアレギュレータ出力電圧オプションに対応します。詳細については「Ordering Information (型番)」を参照してください。

フィードバック電圧安定化精度は、-40℃~+125℃の温度範囲にわたって、リニアレギュレータが±1.3%で、ステップダウンコンバータは±2%です。これらのデバイスは、小型10ピンTDFNパッケージ(3mm × 3mm)で提供されます。シミュレーションモデルが利用可能です。

アプリケーション

  • バッテリ駆動機器
  • 高電圧リニアレギュレータの代替
  • HVACおよびビル制御
  • 産業用センサーおよびプロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17671FATB+
  • HTML
  • HTML
MAX17671FATB+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX17672CEVKIT

5Vバック出力電圧および1.8Vリニアレギュレータ出力電圧のMAX17672の評価キット

zoom

MAX17672CEVKIT

5Vバック出力電圧および1.8Vリニアレギュレータ出力電圧のMAX17672の評価キット

5Vバック出力電圧および1.8Vリニアレギュレータ出力電圧のMAX17672の評価キット

機能と利点

  • ステップダウンコンバータの入力電圧範囲:6.5V~60V
  • ステップダウンコンバータの出力電圧:5V、連続負荷電流:最大150mA
  • リニアレギュレータの出力電圧:1.8V、連続負荷電流:最大50mA
  • ステップダウンコンバータのピーク効率:90.2%
  • 無負荷消費電流:120µA
  • スイッチング周波数:600kHz
  • 内部ソフトスタート
  • EN/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • MODE/SYNC端子によってPWMまたはPFMモードを選択
  • オープンドレインのアクティブローRESET出力によってデュアル出力を監視
  • 外部クロック同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR22(EN55022) Class B伝導および電磁放射に適合

製品の詳細

MAX17672CEVKIT#評価キット(EVキット)は、高効率、高電圧、可変出力電圧、同期整流ステップダウンDC-DCコンバータ、および高PSRR、低ノイズ、固定出力リニアレギュレータを内蔵したデュアル出力レギュレータのMAX17672Cの性能を実証する完全実装および試験済み回路基板です。このEVキットはサイズと効率のバランスを取ったソリューション用に設計されており、5Vのステップダウンコンバータ出力電圧および固定1.8Vのリニアレギュレータ出力電圧をそれぞれ最大150mAおよび50mAの負荷電流で生成します。リニアレギュレータ出力に負荷が接続されていると、ステップダウンコンバータの出力電流はILDOだけ減少します(ILDOはリニアレギュレータ出力の負荷電流で、単位はmAです)。このEVキットの無負荷状態での消費電流はわずか120µAです。ステップダウンコンバータは600kHzのスイッチング周波数に設定され、付属の部品で90.2%のピーク効率を提供します。このデュアル出力デバイスは使用が簡素で、最小限の外付け部品で容易に設定可能です。このEVキットは、調整可能な入力低電圧ロックアウト、オープンドレインのアクティブローRESET信号、ヒステリシスを備えたピーク電流制限保護、および外部クロック同期を備えています。また、このEVキットは伝導および放射EMIを最適化した、優れたレイアウト例を提供します。ICの利点および特長の詳細については、MAX17672 ICのデータシートを参照してください。

アプリケーション

  • バッテリ駆動機器
  • 高電圧リニアレギュレータの代替
  • HVACおよびビル制御
  • 産業用センサーおよびプロセス制御

MAX17671FEVKIT

5Vステップダウンコンバータおよび3.3Vリニアレギュレータ出力電圧アプリケーションのMAX17671の評価キット

zoom

MAX17671FEVKIT

5Vステップダウンコンバータおよび3.3Vリニアレギュレータ出力電圧アプリケーションのMAX17671の評価キット

5Vステップダウンコンバータおよび3.3Vリニアレギュレータ出力電圧アプリケーションのMAX17671の評価キット

機能と利点

  • ステップダウンコンバータの入力電圧範囲:6.5V~60V
  • ステップダウンコンバータの出力電圧:5V、連続負荷電流:最大150mA
  • リニアレギュレータの出力電圧:3.3V、連続負荷電流:最大50mA
  • ステップダウンコンバータのピーク効率:90%
  • 無負荷消費電流:70µA
  • スイッチング周波数:200kHz
  • 内部ソフトスタート
  • EN/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • MODE/SYNC端子によってPWMまたはPFMモードを選択
  • オープンドレインのアクティブローRESET出力によってデュアル出力を監視
  • 外部周波数同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17671Fの評価キット(EVキット)は、高効率、高電圧、固定出力電圧、同期整流ステップダウンDC-DCコンバータ、および高PSRR、低ノイズ、固定出力リニアレギュレータを内蔵したデュアル出力レギュレータのMAX17671Fの性能を実証する完全実装および試験済み回路基板です。このEVキットは高効率ソリューション用に設計されており、5Vステップダウンコンバータ出力電圧と固定3.3Vリニアレギュレータ出力電圧を、それぞれ最大150mAおよび50mAの負荷電流で生成します。リニアレギュレータ出力に負荷が接続されていると、ステップダウンコンバータ出力電流はILDOだけ減少します(ここで、ILDOはリニアレギュレータ出力の負荷電流です)。このEVキットの無負荷状態での消費電流はわずか70µAです。ステップダウンコンバータは200kHzのスイッチング周波数に設定され、付属の部品で90%のピーク効率を提供します。このデュアル出力デバイスは使用が簡素で、最小限の外付け部品で容易に設定可能です。このEVキットは調整可能な入力低電圧ロックアウト、オープンドレインのアクティブローRESET信号、ヒステリシスを備えたピーク電流制限保護、および外部周波数同期を備えています。

アプリケーション

  • バッテリ駆動機器
  • 高電圧リニアレギュレータの代替
  • HVACおよびビル制御
  • 産業用センサーおよびプロセス制御

MAX17670EEVKIT

3.3Vステップダウンコンバータ出力電圧および3.0Vリニアレギュレータ出力電圧アプリケーションのMAX17670の評価キット

zoom

MAX17670EEVKIT

3.3Vステップダウンコンバータ出力電圧および3.0Vリニアレギュレータ出力電圧アプリケーションのMAX17670の評価キット

3.3Vステップダウンコンバータ出力電圧および3.0Vリニアレギュレータ出力電圧アプリケーションのMAX17670の評価キット

機能と利点

  • ステップダウンコンバータの入力電圧範囲:4.5V~60V
  • ステップダウンコンバータの出力電圧:3.3V、連続負荷電流:最大150mA
  • リニアレギュレータの出力電圧:3.0V、連続負荷電流:最大20mA
  • ステップダウンコンバータのピーク効率:90.6%
  • 無負荷消費電流:70µA
  • スイッチング周波数:200kHz
  • 内部ソフトスタート
  • EN/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • MODE/SYNC端子によってPWMまたはPFMモードを選択
  • オープンドレインのアクティブローRESET出力によってデュアル出力を監視
  • 外部周波数同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17670Eの評価キット(EVキット)は、高効率、高電圧、固定出力電圧、同期整流ステップダウンDC-DCコンバータ、および高PSRR、低ノイズ、固定出力リニアレギュレータを内蔵したデュアル出力レギュレータのMAX17670Eの性能を実証する完全実装および試験済み回路基板です。このEVキットは高効率ソリューション用に設計されています。このEVキットは、3.3Vのステップダウンコンバータ出力電圧および固定3.0Vのリニアレギュレータ出力電圧をそれぞれ最大150mAおよび20mAの負荷電流で生成します。リニアレギュレータ出力に負荷が接続されていると、ステップダウンコンバータの出力電流はILDOだけ減少します(ILDOはリニアレギュレータ出力の負荷電流)。このEVキットの無負荷状態での消費電流はわずか70µAです。ステップダウンコンバータは200kHzのスイッチング周波数に設定され、付属の部品で90.6%のピーク効率を提供します。このデュアル出力デバイスは使いやすく、最小限の外付け部品で容易に設定可能です。このEVキットは、調整可能な入力低電圧ロックアウト、オープンドレインのアクティブローRESET信号、ヒステリシスを備えたピーク電流制限保護、および外部周波数同期を備えています。

アプリケーション

  • バッテリ駆動機器
  • 高電圧リニアレギュレータの代替
  • HVACおよびビル制御
  • 産業用センサーおよびプロセス制御
