MAX17633

4.5V~36V、3.5A、高効率、同期整流ステップダウンDC-DCコンバータ

すべて表示 showmore-icon

広入力電圧、3.5A FET内蔵同期整流バックコンバータ、産業アプリケーションに最適

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.52
機能
  • 外付け部品数および総コストを削減
    • ショットキー不要の同期整流動作
    • 補償部品内蔵
    • 全セラミックコンデンサ、小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広い入力範囲:4.5V~36V
    • 可変出力範囲:0.9V~VINの90%
    • 全温度範囲で最大3.5Aを供給
    • 外部クロック同期を備えた可変周波数:400kHz~2.2MHz
    • 20ピンTQFNパッケージ(4mm × 4mm)で提供
  • 消費電力を低減
    • ピーク効率:93%以上
    • PFMおよびDCMモードによって軽負荷効率の向上を実現
    • 補助ブートストラップ電源(EXTVCC)によって効率の向上
    • シャットダウン電流:2.8µA
  • 過酷な産業環境で信頼性の高い動作
    • ヒカップモード過負荷保護
    • プリバイアス出力電圧での調整可能かつ単調な起動
    • 出力電圧監視内蔵(アクティブローRESET)
    • 設定可能なEN/UVLOスレッショルド
    • 過熱保護
    • CISPR 22 Class B準拠
    • 広い動作周囲温度範囲:-40℃~+125℃/ジャンクション温度範囲:-40℃~+150℃

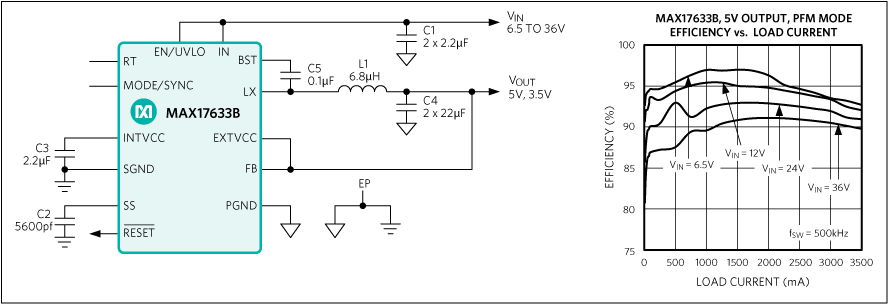

製品概要
show more Icon

Himalayaシリーズの電圧レギュレータIC、パワーモジュール、およびチャージャはより低温で小型かつ簡素な電源ソリューションを実現します。MOSFETを内蔵した高効率、高電圧、Himalaya同期整流ステップダウンDC-DCコンバータのMAX17633は、4.5V~36Vの入力電圧範囲で動作します。MAX17633は最大3.5Aの電流を供給可能です。MAX17633は、MAX17633A、MAX17633B、MAX17633Cの3つのバージョンで提供されます。MAX17633AとMAX17633Bはそれぞれ固定3.3Vおよび固定5V出力電圧の製品です。MAX17633Cは可変出力電圧(0.9V~VINの90%)の製品です。全出力電圧範囲での内部補償によって、外付け部品が不要です。

MAX17633はピーク電流モード制御アーキテクチャを特長とします。このデバイスは強制パルス幅変調(PWM)、パルス周波数変調(PFM)、または断続コンダクションモード(DCM)での動作が可能で、全負荷および軽負荷の条件下で高効率を実現します。

MAX17633A、MAX17633B、MAX17633Cのフィードバック電圧安定化精度は、-40℃~+125℃にわたって±1.3%です。シミュレーションモデルが利用可能です。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧シングルボードシステム
  • 産業制御用電源
  • ACアダプタトランスレギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.52

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17633AATP+
  • HTML
  • HTML
MAX17633AATP+T
  • HTML
  • HTML
MAX17633BATP+
  • HTML
  • HTML
MAX17633BATP+T
  • HTML
  • HTML
MAX17633CATP+
  • HTML
  • HTML
MAX17633CATP+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX17633CEVKIT

5V出力電圧アプリケーションのMAX17633の評価キット

zoom

MAX17633CEVKIT

5V出力電圧アプリケーションのMAX17633の評価キット

5V出力電圧アプリケーションのMAX17633の評価キット

機能と利点

  • 広い入力範囲:6.5V~36V
  • 出力の設定値:5V、負荷電流:3.5A
  • スイッチング周波数:500kHz
  • EN/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • ソフトスタート時間の設定値:1ms
  • PWM、PFM、DCMのモードを選択可能
  • オープンドレインアクティブローRESET出力(5V INTVCCにプルアップ)
  • 外部周波数同期に対応
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR22 (EN55022) Class B伝導および放射妨害波に適合

製品の詳細

MAX17633CEVKIT#の5V出力評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17633Cを評価するための実証済みデザインを提供します。このEVキットは3.5Aの負荷電流で5V出力にプリセットされ、最適な効率と部品サイズを実現するために500kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローRESET信号、および外部クロック同期を備えています。EVキットの仕様、設定、特長、利点をハイライトで示してあります。このEVキットは伝導、放射EMIよび熱性能用に最適化された優れたレイアウト例も提供します。このICの利点および特長については、 MAX17633データシートを参照してください。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧シングルボードシステム
  • 産業制御用電源
  • ACアダプタトランスレギュレーション

MAX17633AEVKIT

3.3V出力電圧アプリケーションのMAX17633の評価キット

zoom

MAX17633AEVKIT

3.3V出力電圧アプリケーションのMAX17633の評価キット

3.3V出力電圧アプリケーションのMAX17633の評価キット

機能と利点

  • 広い入力範囲:4.5V~36V
  • 出力の設定値:3.3V、負荷電流:3.5A
  • スイッチング周波数:500kHz
  • EN/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • ソフトスタート時間の設定値:1ms
  • PWM、PFM、DCMのモードを選択可能
  • オープンドレインアクティブローRESET出力(5V INTVCCにプルアップ)
  • 外部周波数同期に対応
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17633AEVKIT#の3.3V出力評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17633Aを評価するための実証済みデザインを提供します。このEVキットは3.5Aの負荷電流で3.3V出力にプリセットされ、最適な効率と部品サイズを実現するために500kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローRESET信号、および外部周波数同期を備えています。EVキットの仕様、設定、特長、利点をハイライトで示してあります。MAX17633A ICの完全な特長、利点、およびパラメータについては、 MAX17633データシートを参照してください。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧シングルボードシステム
  • 産業制御用電源
  • ACアダプタトランスレギュレーション

MAX17633BEVKIT

5V出力電圧アプリケーションのMAX17633の評価キット

zoom

MAX17633BEVKIT

5V出力電圧アプリケーションのMAX17633の評価キット

5V出力電圧アプリケーションのMAX17633の評価キット

機能と利点

  • 広い入力範囲:6.5V~36V
  • 出力の設定値:5V、負荷電流:3.5A
  • スイッチング周波数:500kHz
  • EN/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • ソフトスタート時間の設定値:1ms
  • PWM、PFM、DCMのモードを選択可能
  • オープンドレインアクティブローRESET出力(5V INTVCCにプルアップ)
  • 外部周波数同期に対応
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17633BEVKIT#の5V出力評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17633Bを評価するための実証済みデザインを提供します。このEVキットは3.5Aの負荷電流で5V出力にプリセットされ、最適な効率と部品サイズを実現するために500kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローRESET信号、および外部周波数同期を備えています。EVキットの仕様、設定、特長、利点をハイライトで示してあります。MAX17633B ICの完全な特長、利点、およびパラメータについては、 MAX17633データシートを参照してください。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧シングルボードシステム
  • 産業制御用電源
  • ACアダプタトランスレギュレーション
