MAX17617

新規設計に推奨

OV／サージ、UV、逆極性、接地喪失保護機能を備えた3V～80V、7A電力リミッタ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 堅牢な保護機能がシステムのダウンタイムを短縮
    • 広い入力電源範囲：+3V～+80V（逆電流保護なし）
    • 広い入力電源範囲：+3V～+75V（逆電流保護あり）
    • 全温度範囲で3A～7Aの電流制限を±3%の精度で設定可能
    • 全温度範囲で2A～3Aの電流制限を±4%の精度で設定可能
    • 全温度範囲で0.7A～2Aの電流制限を±7%の精度で設定可能
    • クラス2のアプリケーション向け100W、24Vの電力制限精度：±6%
    • 入力電圧の逆極性保護（外部nFETを使用）
    • 2段階の逆電流保護（外付けnFET使用）と100nsの高速応答時間
    • 低RONの内部nFET（代表値20mΩ）
    • 出力電圧の逆極性への耐性
    • 接地喪失保護
    • 短時間過負荷耐性：200%
    • 設定可能な過電圧サージ保護（MAX17617A）
  • フレキシブルな設計により再利用性を最大限に高め、再認証の必要性を最小限に
    • UVLOとOVLO/OVFB閾値を調整可能
    • 読み出し精度±2%の帯域幅電流モニタリング、IMON（3A～7A、最大+85ºC）
    • 起動時の突入電流制限を設定可能
    • 設定可能な電流制限フォルト応答：連続モード、自動再試行モード、ラッチオフ・モード
    • ロジック・レベルのイネーブル入力（EN）
    • 保護された外付けn型電界効果トランジスタ（nFET）ゲート・ドライブ
    • オープンドレイン故障インジケータ（FLAG）
    • パワー・グッド出力（PGOOD）
    • 出力低電圧検出（OUTUV）を設定可能
    • ジャンクション温度モニタリング（TJ）
    • サーマル・フォールドバック電流制限
  • ソリューションの実装面積削減
    • 4.5mm × 5.75mm、23ピンFCQFNパッケージ
    • 一般的な保護要件のための内蔵nFET
MAX17617
OV／サージ、UV、逆極性、接地喪失保護機能を備えた3V～80V、7A電力リミッタ

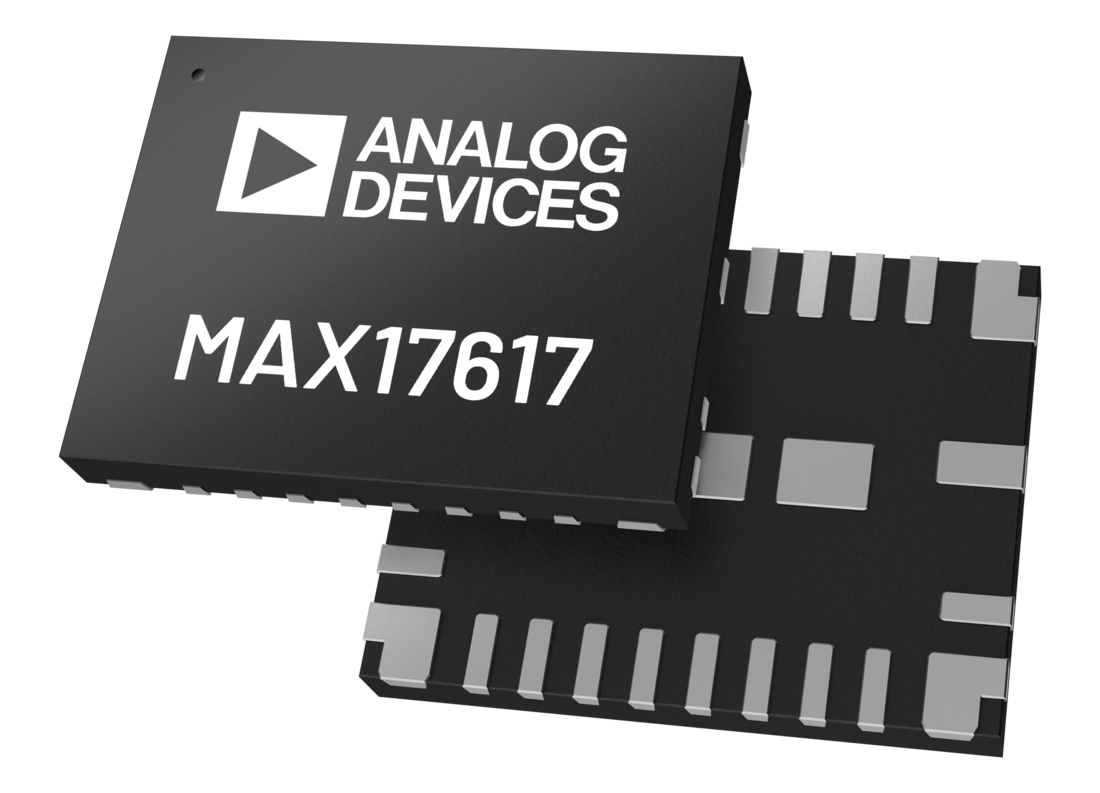

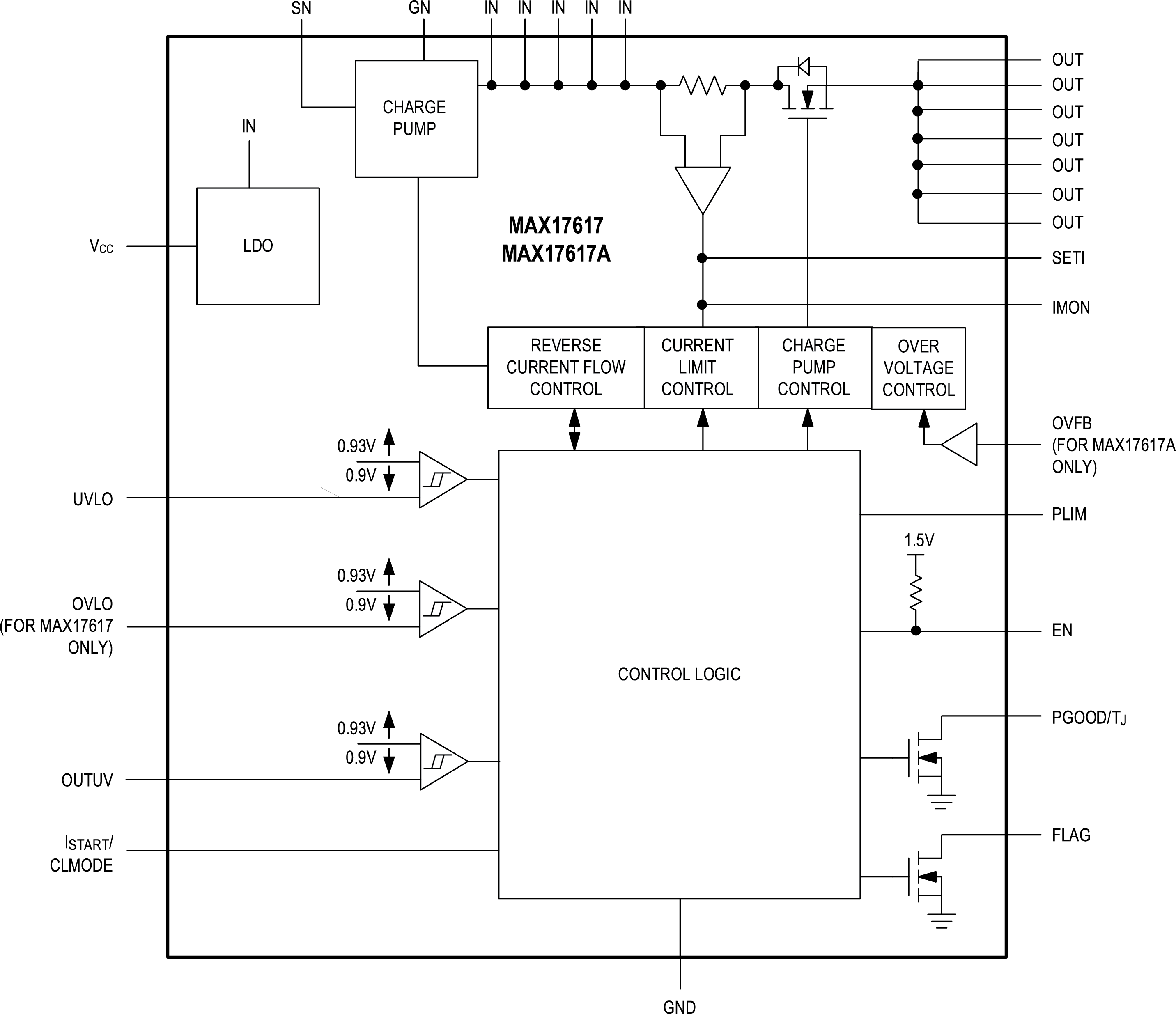

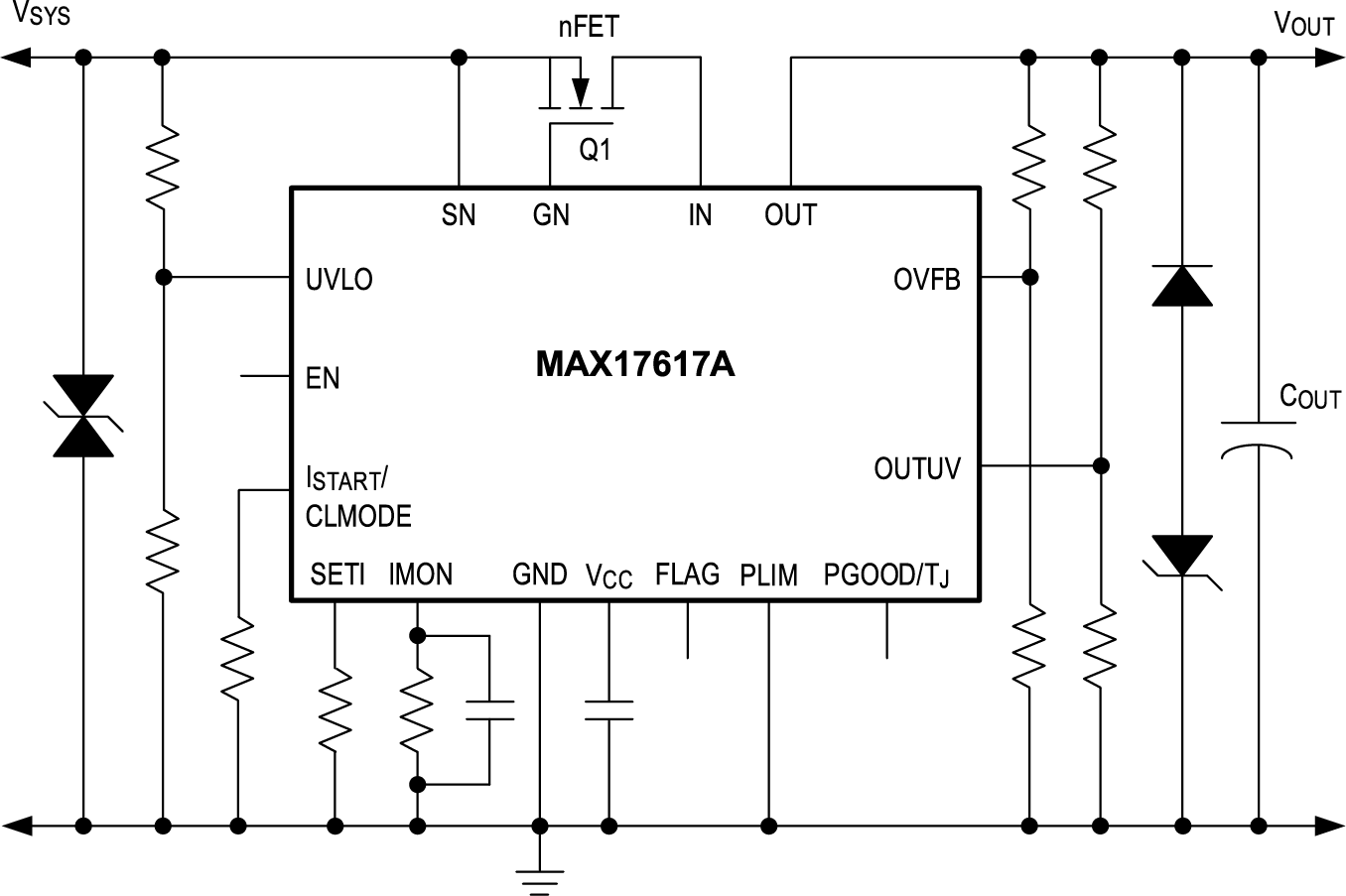

MAX17617-MAX17617A Simplified Application Diagram MAX17617-MAX17617A Functional Diagram MAX17617 Pin Configuration MAX17617 Chip illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX17617EVKIT

OV、UV、逆極性、接地喪失保護、および電力制限機能を備えた3V～80V、7A電力リミッタ

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：3V～80V
    • 逆電流保護FETを使用する場合は3V～75V
  • 高精度（3%）の電流モニタリング
  • 電流制限応答をプログラム可能
  • 逆電圧／電流の保護
  • 接地喪失保護
  • 高精度（6%）の電力制限（入力または出力）
  • -40°C～+125°Cで動作
  • 23ピン、4.5mm x 5.75mm、FC2QFNパッケージ

製品詳細

MAX17617EVKIT#評価用キット（EVキット）には、7Aの自動再試行電流制限を備え、5V～28Vで動作するように設定されたMAX17617電子ヒューズ（eFuse）が搭載されています。3.3V降圧レギュレータはプルアップとロジックに電圧を供給し、ボード上のインジケータLEDを作動させます。このボードには、逆導通保護用の追加の外部Nチャンネル電界効果トランジスタ（FET）も備わっています。
MAX17617EVKIT
OV、UV、逆極性、接地喪失保護、および電力制限機能を備えた3V～80V、7A電力リミッタ

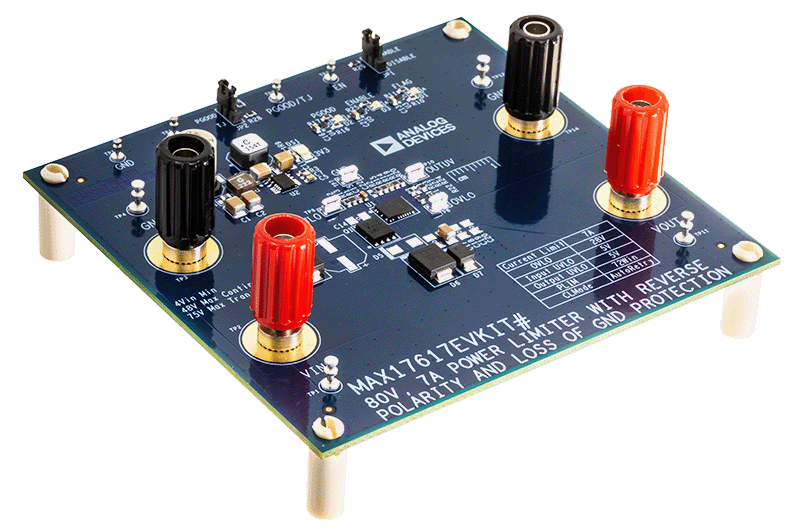

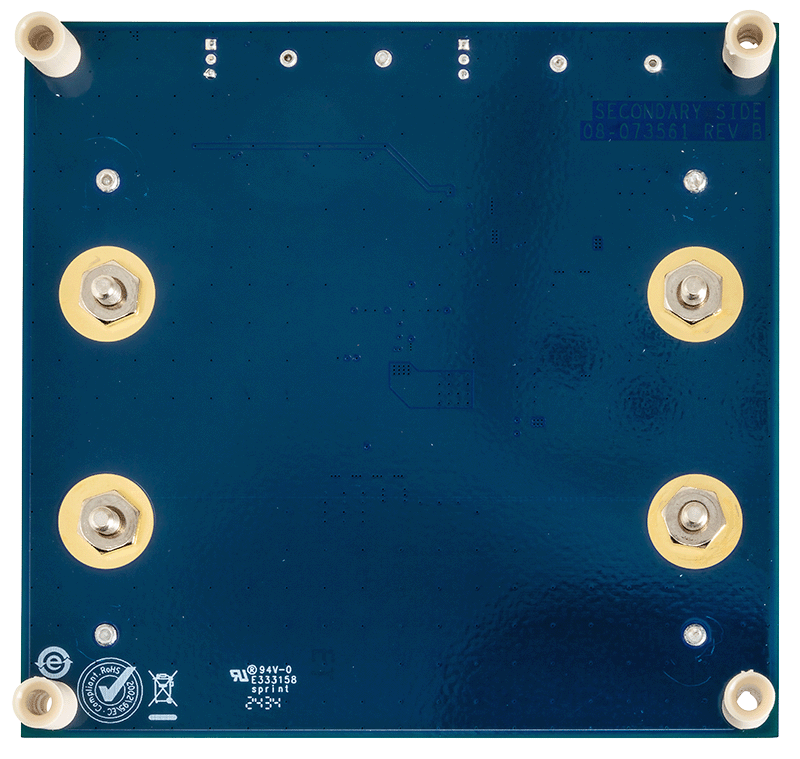

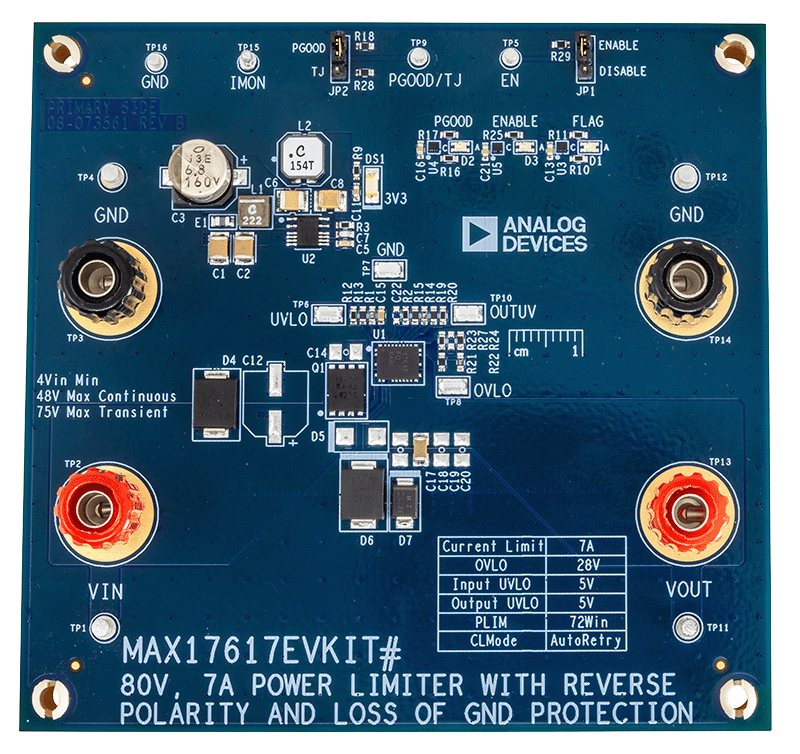

MAX17617EVKIT Board Photo Angle View MAX17617EVKIT Board Photo Top View MAX17617EVKIT Board Photo Bottom View
